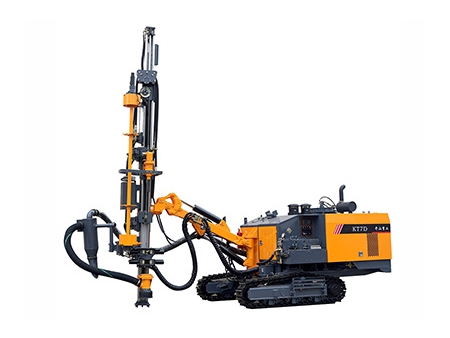

La foreuse intégrée à marteau fond de trou est conçue pour répondre aux exigences des opérations minières sur site. Il s'agit d'une foreuse entièrement automatisée avec un système de manipulation des tiges, adaptée aux diamètres de forage de 90 à 135 mm et à une profondeur de forage allant jusqu'à 24 mètres. L’équipement de forage est doté d’un moteur Yuchai haute puissance, d’un compresseur à deux étages 15/18, ainsi que d’un guide en alliage d’aluminium haute résistance de grande section. Son système hydraulique optimisé garantit une performance efficace. Cette foreuse DTH intègre le système de forage et le compresseur à vis dans une seule unité, tous deux entraînés par un moteur diesel à six cylindres, ce qui lui confère une structure compacte et une grande mobilité. Sa conception unique, alliée à un débit d’air élevé de 15 m³/min et à une pression de 1,8 MPa, assure un approvisionnement suffisant en air pour le marteau de forage, garantissant ainsi un rendement optimal dans les conditions les plus exigeantes.

Paramètres principaux

Diamètre de forage: Ø90-135mm
Profondeur de forage: 24m
Moteur: Yuchai YCA07240-T300 (176kW/2200tr/min)

Configurations

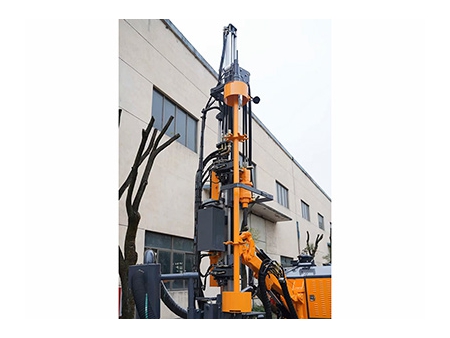

    1. Rail de guidage en alliage d'aluminium à grande section avec système de manipulation automatique des tiges

      Le rail de guidage en alliage d’aluminium à grande section garantit une résistance suffisante et est associé à un système entièrement automatique de manipulation et de stockage des tiges, flexible et pratique. Cette configuration améliore l’efficacité du travail tout en réduisant l’intensité de la main-d’œuvre. Le stockage des tiges a une capacité de 7 1 tiges, permettant d’atteindre une profondeur de forage de 24 mètres.

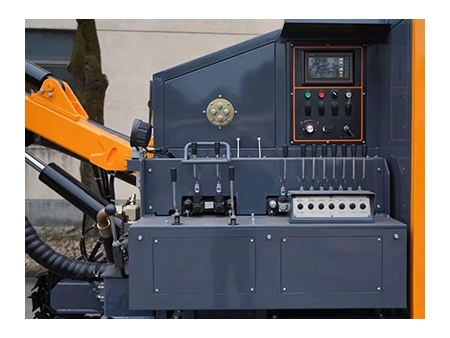

    1. Plateforme de contrôle centralisée

      La console de contrôle hautement centralisée présente une disposition simple et pratique, facilitant l’évaluation intuitive de l’état de la foreuse. Tous les indicateurs d’action sont clairs, et l’utilisation est facile et intuitive.

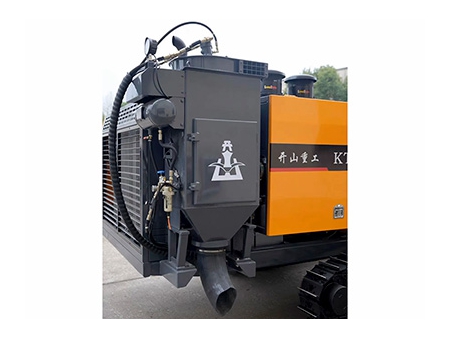

    1. Système de collecte de poussière haute efficacité

      Équipée d’un système de collecte de poussière à sec et haute efficacité, la foreuse offre un environnement de travail plus propre et plus confortable pour l’opérateur.

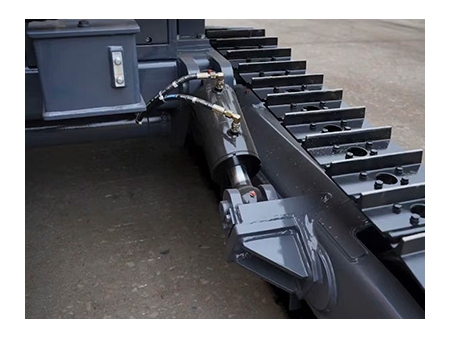

    1. Chenille d’ingénierie avec vérins hydrauliques de nivellement

      La chenille d’ingénierie est équipée de vérins hydrauliques de nivellement du châssis, offrant une excellente capacité de franchissement et une adaptation optimale aux terrains accidentés.

Paramètres Techniques
Dureté du forage f=6-20
Diamètre de forage Ø90-135mm
Profondeur de forage économique 24m
Vitesse de déplacement 0-4km/h
Aptitude au nivellement ≤25°
Garde au sol 430mm
Moteur diesel Yuchai YCA07240-T300 (176kW/2200tr/min)
Compresseur à vis Compression à deux étages 15m /min/18bar
Dimensions 8000×2300×2700mm
Poids 10000kg
Vitesse de rotation 180tr/min
Couple de rotation 1560N =m
Force d'avance max. 22KN
Angle de levage de la flèche de forage Bas 16°, Haut 48°
Angle d'inclinaison de la poutre d'alimentation 147°
Angle de pivotement de la poutre d'alimentation Gauche 52°, Droite 53°
Angle de pivotement de la flèche de forage Gauche 50°, Droite 58°
Angle de nivellement ±10°
Distance d'alimentation 3590mm
Longueur de compensation de la poutre d'alimentation 900mm
Marteau fond de trou K3/K4
Tube de forage Ø64×3m
Capacité de stockage du tube de forage 7 1 tubes
Manipulation du tube de forage Manipulation automatique des tiges de forage
Dépoussiéreur 8 éléments filtrants
