JK810-3
Foreuse de surface avec compresseur d’air intégré.
- Diamètre du trou: 90-165mm
- Longueur de tige: 4m
- Vitesse de déplacement: 2.2 (vitesse lente) 3.5 (vitesse rapide)
- Optionnel : Système de lubrification automatique des tiges
Foreuse fond de trou hydraulique sur chenilles
Demande de devis

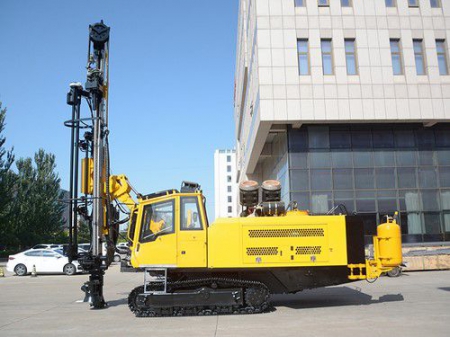

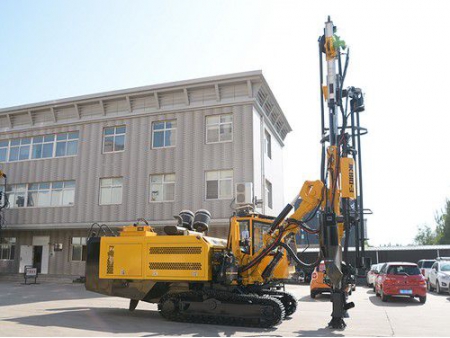

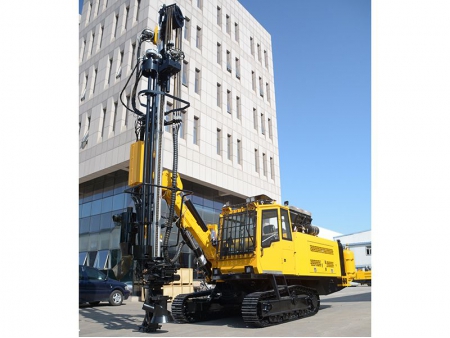

Foreuse fond de trou hydraulique avec compresseur d’air intégré JK810
La foreuse fond de trou hydraulique JK810 est une machine hautement automatisée, conçue pour optimiser les opérations de forage tout en garantissant la sûreté des opérateurs et le respect de l’environnement. La foreuse est équipée d’une cabine aux normes des structures de protection contre la chute d’objet (FOPS) ainsi que d’un changeur automatique de tiges de forage. Son châssis résistant offre une large voie, garantissant la stabilité et la manœuvrabilité de la machine.
Utilisation

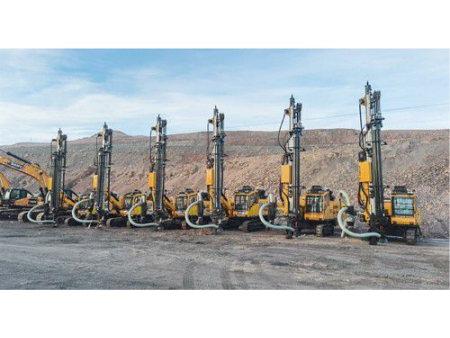

Ce modèle de foreuse peut être utilisé pour les forages hydrauliques, les excavations à ciel ouvert, les travaux publics et de voirie, ou encore les forages de trous de mine.
Données techniques
| Modèle | JK810-3 | ||
| Général | Poids | kg | 18000 |
| Longueur | mm | 9920 (transport) | |
| Largeur | mm | 2700 | |
| Hauteur | mm | 3300 | |
| Châssis | Voie | mm | 350 |
| Garde au sol | mm | ≥400 | |
| Déviation | ° | ±10° | |
| Vitesse de déplacement | km/h | 2.2 (vitesse lente) 3.5 (vitesse rapide) | |
| Capacité de franchissement | ° | 20° | |
| Moteur | Modèle | QSL8.9-C360-30 | |
| Type | Moteur 6 cylindres refroidi à l’eau, moteur diesel EFI | ||
| Puissance nominale | kW/rpm | 264/2100 | |
| Capacité réservoir | L | 450-500 | |
| Compresseur d’air | Modèle | Compresseur d’air rotatif à vis deux étages Atlas Copco | |
| Pression nominale | bar | 20 | |
| Débit d’air | m³/min | 19.8 | |
| Moteur rotatif | Vitesse de rotation | rpm | 0-160 |
| Couple de rotation | Nm | 3300 | |
| Transfert force mécanique | Moteur hydraulique chaine | ||
| Force mécanique | kN | 12 | |
| Force de soulèvement | kN | 18 | |
| Forage | Longueur système de rails du mât | mm | 4750 |
| Extension | mm | 1100 | |
| Changeur de tiges de forage | Diamètre forage | mm | Ø90 - Ø165 |
| Profondeur forage | m | 28 | |
| Diamètre des tiges | mm | Ø76/ Ø 89 | |
| Longueur des tiges | m | 4 | |
| Nombre de tige | pièce | 6 1 | |
| Diamètre marteaux | 4' - 5' | ||
| Aspirateur | Méthode d’aspiration | Aspiration hydraulique | |
Pièces principales

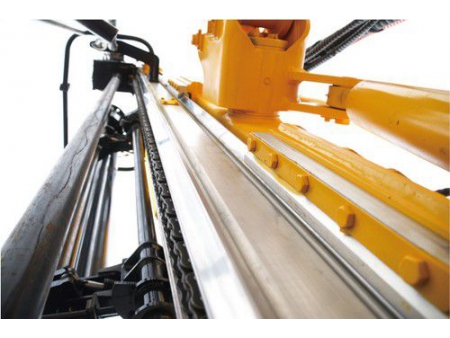

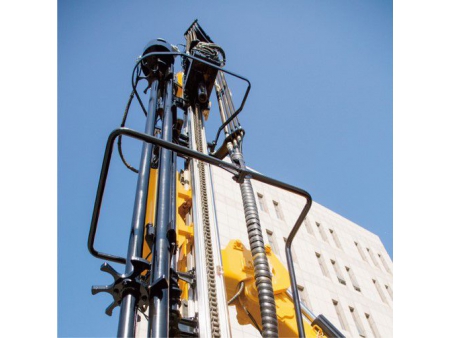

- Mât de guidage
- Un mât de guidage en acier inoxydable et résistant à l’usure protège la structure et les tiges de forage.
- L’unité de rotation donne une importante force de couple, permettant de forer à travers les roches dures. La foreuse est conçue pour réduire le risque de blocage dans la roche, notamment en réglant la vitesse de rotation selon les types de roches.
- Un système de scellement est ajouté pour améliorer la résistance du mât et allonger la durée de vie des pièces.
- Changeur de tiges automatique
- Un changeur de tiges de forage automatique simple d’utilisation est ajouté à l’appareil. Il permet de charger, décharger, stocker, et contrôler l’utilisation des tiges de forage à l’aide d’un simple joystick.
- Avec un système de pinces intégré, le changeur a un fonctionnement fiable et est facile d’utilisation.
- D’une seule pression d’un bouton, la tige actuellement utilisée peut être remplacée.
- Compresseur d’air
- Les compresseurs d’air à deux étages de marque Atlas Copco garantit un débit d’air puissant et des performances fiables. L’air comprimé peut être utilisé sur différents types de roche et est capable de forer les roches les plus dures.

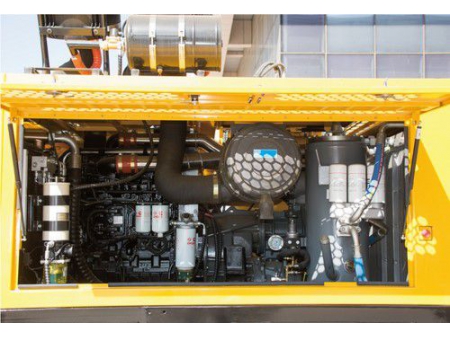

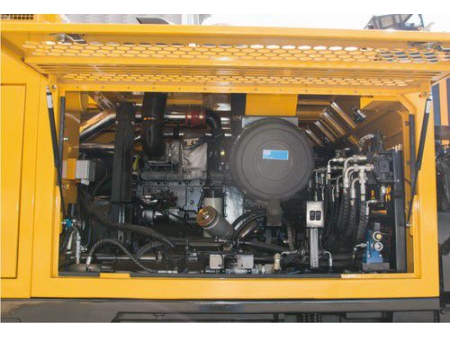

- Moteur
- Un moteur avec turbocompresseur apporte la puissance nécessaire à la foreuse.
- Un système de filtres à air en 3 étapes améliore la propreté de l’air et réduit grandement le risque de défaillance moteur.
- Système de contrôle
- La foreuse peut être entièrement contrôlée à partir du système de contrôle intégré à bord.
- Le système permet de contrôler le forage, le soulèvement, et de régler la force de chacune de ces activités selon le type d’environnement et la nature du projet.

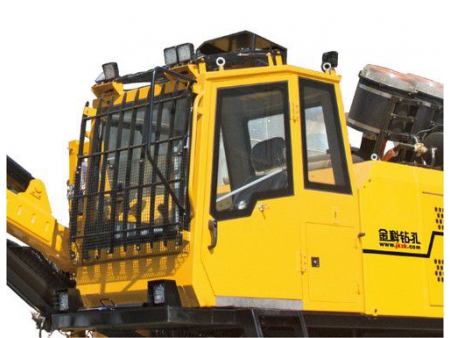

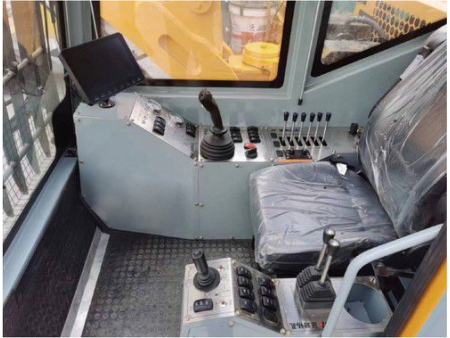

- Cabine
- La cabine close de la foreuse est conçue selon les normes des structures de protection contre la chute d’objet (FOPS) pour améliorer la sécurité des travailleurs selon les standards en vigueur dans la plupart des pays d’Europe et aux Etats-Unis.
- La vision panoramique de la cabine permet une vue dégagée de l’environnement immédiat de la machine, participant à son utilisation sûre.

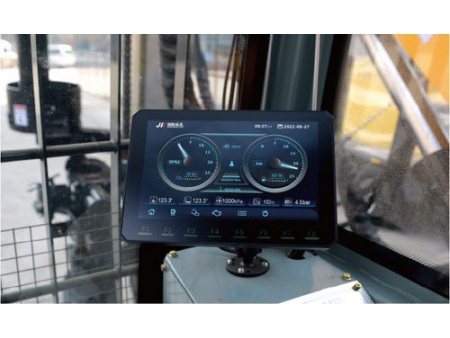

- Tableau de bord
- Le tableau de bord affiche clairement les paramètres d’utilisation et les messages d’alerte en temps réel pour une gestion précise et efficace de la machine.
- Système d’aspiration des poussières
- L’aspirateur hydraulique des poussières garantit des performances stables et de haute qualité, assurant la sécurité des opérateurs et la propreté de l’environnement.

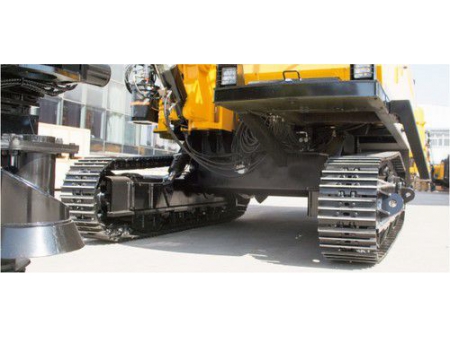

- Châssis
- Le châssis est conçu selon un design robuste. Les deux chenilles sont écartées pour améliorer les capacités de déplacement et notamment de franchissement des pentes par le véhicule.
- Le châssis est équipé de 4 vérins de mise à niveau permettant une inclinaison de 10° à gauche ou à droite lors du forage. Le châssis est conçu pour des déplacements à vitesse rapide (3,5 km/h) ou lent (2,5 km/h) pour faciliter le mouvement entre les sites de forage.
- Avec une garde au sol supérieure à 400 mm, la machine peut se déplacer sur terrain accidenté sans risque de choc avec le sol.
Quelles méthodes de forage sont utilisées pour la pose de fondations en profondeur ?
A mesure que la technologie avance, le nombre de méthodes grandit. Les méthodes les plus communément utilisées sont : le forage à la tarière, le forage rotatif avec air comprimé, le forage en circulation inverse, le forage au diamant, le forage avec explosif ou trous de mine, et le forage hydraulique.
Sur quels types de roches peut-on utiliser la méthode de forage au marteau fond de trou ?
Le système forage au marteau fond de trou à l’avantage d’être applicable à divers types de roches, qu’elles soient molles ou dures. Mêmes les formations rocheuses extrêmement dures et les roches massives comme le basalte ou le calcaire peuvent être foré avec cette méthode.
