Foreuse fond de trou intégrée ZT10 à usage extérieur
La foreuse fond de trou intégrée pour utilisation à ciel ouvert de série ZT10 est un équipement de forage avancé développé par le groupe Kaishan pour répondre aux besoins des grandes mines à ciel ouvert. Ses fonctions de déplacement, de propulsion, de rotation et d'ajustement d'angle sont basées sur une transmission hydraulique, garantissant ainsi une puissance optimale. Le nez à vis haute pression et le marteau pneumatique haute pression assurent un forage très efficace. Il est équipé d'un collecteur de poussière hydraulique à sec, réduisant ainsi la pollution. Le mécanisme hydraulique permet de démonter la tige de forage, tandis que le joint flottant protège le filetage et que le dispositif de déchargement automatique réduit l'effort de travail. La cabine climatisée offre un espace confortable à l'opérateur, et la valve anti-blocage à contrôle automatique diminue le risque de coincement. De plus, cette machine de forage se distingue par son excellente intégration, son haut niveau d'automatisation, son efficacité de forage, son respect de l’environnement, ses économies d'énergie, sa simplicité d'utilisation, sa flexibilité et sa sécurité de déplacement.
Paramètres Techniques| Dimensions de transport (L×W×H) | 9000*2360*3000mm |
| Poids | 15000Kg |
| Dureté de la roche | f=6-20 |
| Diamètre de forage | 105-130mm |
| Garde au sol | 430mm |
| Angle de nivellement de la voie | ±10° |
| Vitesse de déplacement | 0-3Km/h |
| Capacité de montée | 25° |
| Traction | 120KN |
| Couple | 2500N.m |
| Vitesse de rotation | 0-120 tr/min |
| Angle de levage de la flèche de forage | Haut 47°, bas 20° |
| Angle de pivotement de la flèche de forage | Gauche 20°, droite 50° |
| Angle de pivotement du chariot | Gauche 35°, droite 95° |
| Angle d'inclinaison de la poutre | 114° |
| Course de compensation | 1353mm |
| Course de la tête de rotation | 4490mm |
| Force de propulsion maximale | 25KN |
| Méthode de propulsion | Moteur chaîne à rouleaux |
| Profondeur du forage économique | 32m |
| Nombre de tiges | 7 1 |
| Spécifications de la tige de forage | Φ76x4000mm |
| Marteau DTH | K3、K4 |
| Moteur | Yuchai YC6L310-H300 |
| Nombre de cylindres | 6 |
| Puissance nominale | 228KW |
| Vitesse de rotation nominale | 2200 tr/min |
| Pompe hydraulique | 4* pompe à engrenages |
| Compresseur d'air | Kaishan Zhejiang |
| Capacité | 18m³/min |
| Pression de refoulement | 17bar |
| Système de contrôle de déplacement | Pilote hydraulique |
| Système de contrôle du forage | Pilote hydraulique |
| Anti-brouillage | Anti-brouillage automatique électro-hydraulique |
| Tension | 4V DC |
| Cabine sécurisée | Conforme aux exigences des normes ROPS et FOPS |
| Bruit intérieur | Inférieur à 85dB (A) |
| Siège | Réglable |
| Climatisation | Température standard |
| Divertissement | Radio |

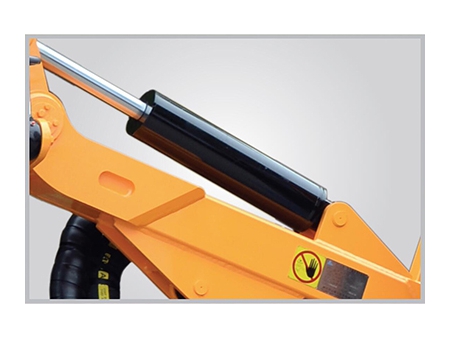

- Système hydraulique stable

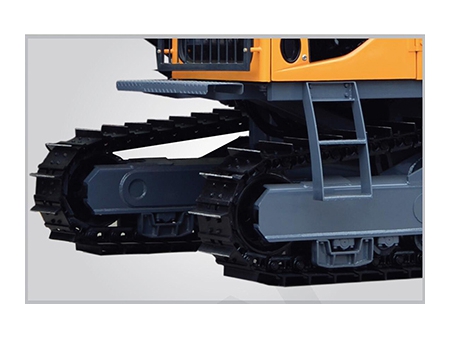

- Chenilles en acier adaptables à tous les terrains

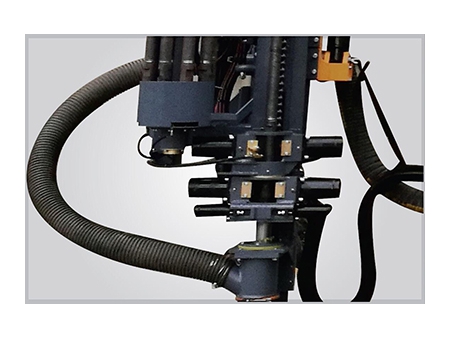

- Tige de forage à chargement et déchargement automatique, système anti-brouillage
