Foreuse hydraulique souterraine KJ421 / Foreuse de trou de mine
Demande de devis
La foreuse hydraulique KJ421 est spécialement conçue pour le forage de tunnels d’une section comprise entre 16 et 68 mètres carrés. Elle permet le percement efficace de trous de mine ainsi que l’installation de boulons d’ancrage dans des orientations verticale, inclinée et horizontale.
Caractéristiques- L’équipement de forage de tunnel est équipé d’une flèche flexible avec deux coordonnées rectangulaires symétriques, éliminant ainsi les angles morts. Sa rotation à 360° et sa poutre auto-nivelante facilitent grandement le positionnement du forage. Il peut également être utilisée pour le forage de travers-bancs latéraux et la pose de boulons d’ancrage.
- La foreuse de pointe offre une excellente visibilité à l’opérateur ; son agencement équilibré, ainsi que son châssis articulé à quatre roues motrices, assurent une conduite souple, rapide et sécurisée dans les tunnels étroits.
- Le piston étagé est utilisé pour le perforateur à impact haute fréquence, améliorant ainsi l’efficacité de transmission des ondes de choc, augmentant la vitesse de forage et réduisant l’usure des outils de forage.
- L’espace généreux et les fonctions automatiques permettent à l’opérateur de se concentrer sur le forage en toute sécurité, avec rapidité et précision.
- Tous les composants essentiels sont protégés et l’entretien est simplifié.

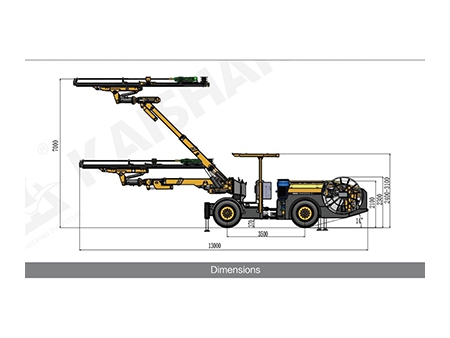

- Dimension

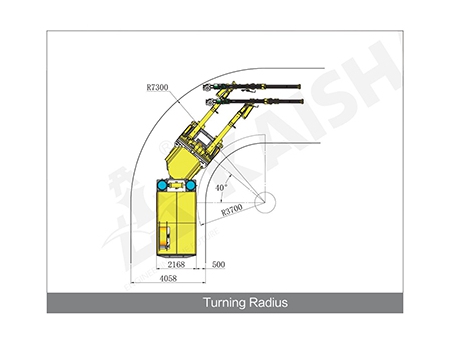

- Rayon de braquage

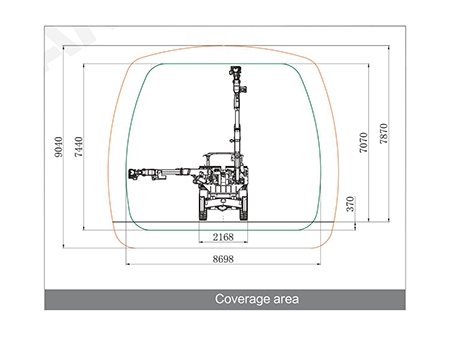

- Zone de couverture
1. Dimensions et poids
| Longueur | 13000mm |
| Largeur | 2200mm |
| Hauteur | 2400/3100mm |
| Poids | Environ 22000kg |
| Vitesse de l'engin sur terrain plat | 10km/h |
| Capacité de montée maximale | 25%(14°) |
| Compresseur d'air | 1×JN11 | Consommation d'huile de lubrification | 2×180-250 g/h |
| Capacité du compresseur d'air | 1.55m³/min | ||
| Pression | 8 bar | Pompe à eau | 1×CR15 |
| Dispositif de lubrification de la tige | Pompe de lubrification électronique à impulsions | Puissance | 11kW |
| Consommation d'air pour la lubrification | 2×0.3m³/min | Capacité de la pompe à eau | 12m³/h |
| Moteur diesel | Cummins QSB3.9-C125 /93kW/2200tr/min | Freinage en marche | Frein à pont humide |
| Épuration des gaz d'échappement | Catalyseur d'échappement | Freinage de stationnement | Frein mécanique |
| Système d'entraînement | Convertisseur de couple hydraulique boîte de vitesses | Réservoir de carburant | 120L |
| Niveau sonore | ＜100dB(A) |
| Toit de sécurité pour le levage | Conforme aux exigences des normes FOPS et ROPS |
| Foreuse de roche | 2×HC95LM |
| Puissance d'impact | 21kW |
| Débit d'impact | 100-120L/min |
| Pression d'impact | 180-200bar |
| Fréquence d'impact | 54-62Hz |
| Couple | 764Nm |
| Rotation du faisceau | 360° |
| Extension de l'alimentation | 1600mm |
| Modèle de flèche de forage | K40 |
| Forme de la flèche de forage | Nivellement automatique |
| Extension de la flèche | 1800mm |
| Moteur | Moteur triphasé 2×75kW | ||
| Impact/Alimentation/Positionnement | Pompe à piston à cylindrée variable axiale | ||
| Rotation | Pompe à engrenages | ||
| Finesse du filtre | 10 μ | ||
| Réservoir d'huile hydraulique | 400L | ||
| Refroidisseur hydraulique | Refroidisseur d'eau | ||
| Tension de travail | 380V | ||
| Fréquence | 50Hz | ||
| Méthode de démarrage | Triangle en étoile | ||
| Enrouleur de câble | 1×CRC1016 | ||
| Longueur du câble de l'enrouleur | 100m |
