Foreuse hydraulique Jumbo de tunnel KJ311 / Foreuse jumbo pour tunnels / Jumbos de forage souterrains
La foreuse hydraulique Jumbo de tunnel type plateau de modèle KJ311 est spécialement conçue pour la construction optimale en haute altitude. Elle est parfaitement adaptée au forage de mines de roche dure dont la section est comprise entre 12 et 35 mètres carrés.
Caractéristiques

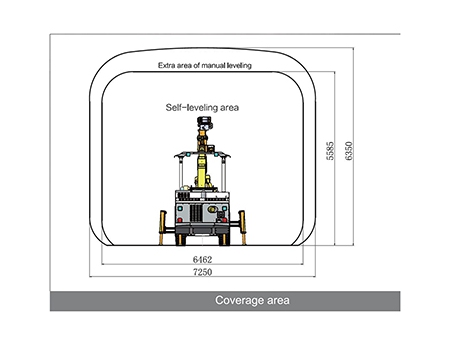

1. La flèche robuste et flexible assure une couverture optimale de la section ; la rotation à 360° et la poutre auto-nivelante facilitent le positionnement du forage. Elle peut également être utilisée pour le forage de travers-bancs latéraux et l’installation de boulons d’ancrage.
2. La foreuse jumbo pour tunnels offre une excellente visibilité à l’opérateur grâce à une disposition équilibrée, un châssis articulé et une transmission intégrale à quatre roues, garantissant une conduite souple, rapide et sécurisée dans les tunnels étroits.
3. Le piston étagé est utilisé pour le perforateur à impact haute fréquence, ce qui améliore l’efficacité de transmission des ondes de choc, augmente la vitesse de forage et réduit l’usure des outils de forage.
4. L’espace généreux et les fonctions automatiques permettent à l’opérateur de se concentrer sur le forage en toute sécurité, avec rapidité et précision.
5. Tous les composants essentiels sont bien protégés, tout en assurant un entretien facile.

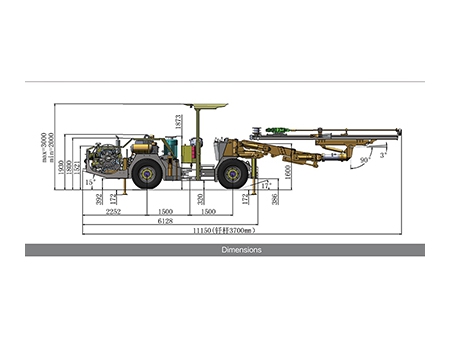

1.Dimensions et poids
| Longueur | 11300mm | |||
| Largeur | 1750mm | |||
| Hauteur | 2000/3000 mm | |||
| Poids | Environ 12000kg | |||
| Vitesse de l'engin sur terrain plat | 10km/h | |||
| Capacité de montée maximale | 25％(14°) | |||
| Niveau sonore | ＜100dB(A) | |||
| Toit de sécurité pour le levage | Conforme aux exigences des normes FOPS et ROPS | |||
| Moteur diesel | Cummins QSB3.9-C125 /93kW/2200tr/min 60KW,2200tr/min | |
| Épuration des gaz d'échappement | Catalyseur d'échappement | |
| Système d'entraînement | Système hydraulique fermé pour les quatre roues motrices | |

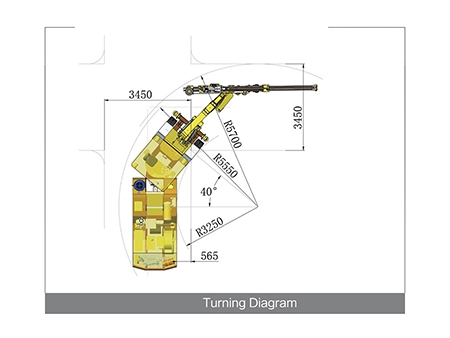

| Angle de pivotement | Déplacement de l'essieu arrière : ±10°. | |
| Pneus | 11.00-20 | |
| Mécanisme de direction | Direction articulée : ±40°. | |
| Freinage en marche | Frein hydraulique à deux circuits | |
| Freinage de stationnement | Frein multidisque humide du réducteur | |
| Réservoir de carburant | 60L | |
| Foreuse de roche | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | ||||
| Puissance d'impact | 13kW | 18.8kW | 21kW | ||||
| Débit d'impact | 105L/min | 135L/min | 100-120L/min | ||||
| Pression d'impact | 130bar | 135bar | 180-200bar | ||||
| Pression rotative maximale | 150bar | 150bar | 210bar | ||||
| Fréquence d'impact | 62Hz | 47Hz | 62 Hz | ||||
| Couple | 325Nm | 780Nm | 764Nm | ||||
| Diamètre du trou | Φ32-76mm | Φ42-102mm | Φ42-102mm | ||||
| Rotation du faisceau | 360° | ||||||
| Extension de l'alimentation | 1600mm | ||||||
| Modèle de flèche de forage | K 26F | ||||||
| Forme de la flèche de forage | Nivellement automatique | ||||||
| Extension de la flèche | 1200mm | ||||||
| Moteur (type plateau) | 55kW | 75kW | |||||
| Impact/Alimentation/Positionnement | Pompe à piston à cylindrée variable axiale | ||||||
| Rotation | Pompe à engrenages | ||||||
| Finesse du filtre | 10µ | ||||||
| Réservoir d'huile hydraulique | 240L | ||||||
| Refroidisseur hydraulique | Refroidisseur d'eau | ||||||
| Tension de travail | 380V | ||||||
| Fréquence | 50Hz | ||||||
| Méthode de démarrage | Triangle en étoile | ||||||
| Enrouleur de câble | 1*F440 | ||||||
| Longueur du câble de l'enrouleur | 100m | 80m | |||||
| Diamètre extérieur du câble | Φ28mm | Φ32mm | |||||
| Spécifications du câble | 3×35 3G6 | 3×50 3G6 | |||||
| Compresseur d'air | 1*JN5 | |||
| Capacité du compresseur d'air | 0.5m³/min | |||
| Pression | 6-8bar | |||
| Dispositif de lubrification de la tige | Pompe de lubrification électronique à impulsions | |||
| Consommation d'air pour la lubrification | 0.3m³/min | |||
| Consommation d'huile de lubrification | 180-250g/h | |||
| Pompe à eau | 1xCR3 | 1xCR5 | ||
| Puissance | 1.5kW | 5.5kW | ||
| Capacité de la pompe à eau | 3m3/h | 6m3/h | ||
