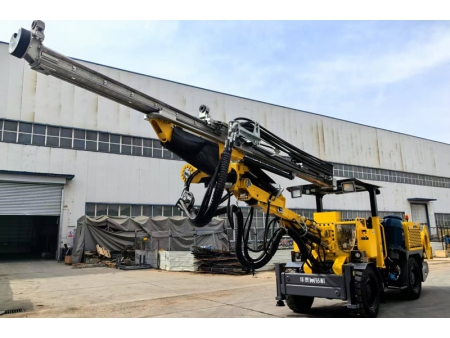

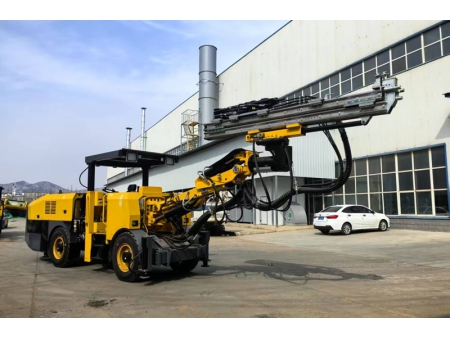

Jumbo de Forage Hydraulique HT81 (pour le creusement de tunnels)
Notre jumbo de forage hydraulique présente une structure compacte, des dimensions extérieures réduites, une faible consommation énergétique, un niveau sonore limité, une grande polyvalence et une efficacité élevée, permettant des opérations mécanisées dans les tunnels rocheux et une nette accélération de l’excavation.
Adapté aux travaux de creusement dans divers passages souterrains et canalisations, comme ceux des mines métalliques ou des projets hydroélectriques, cet équipement est doté d’un système de forage entièrement hydraulique et d’une fonction anti-blocage pour les tiges de forage.
Toute la série de jumbos de forage bénéficie d’une excellente manœuvrabilité, d’un rayon de braquage réduit et d’une capacité de grimpe de 14°, assurant une efficacité maximale et une qualité de construction optimale.

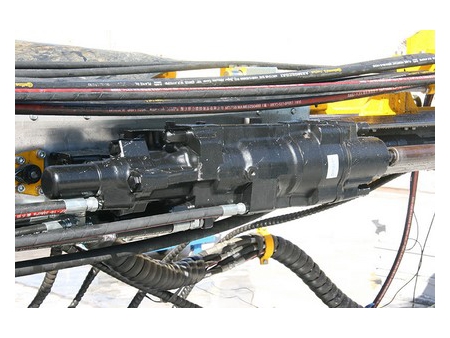

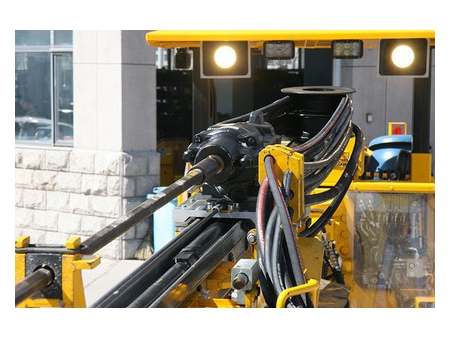

- Marteau perforateur
- Bras avec système de support flottant à double triangle
- Fonction anti-bourrage
- Châssis avec moteur diesel 4 cylindres
- Avancement
- Système de contrôle
| Modèle | HT81 | |||

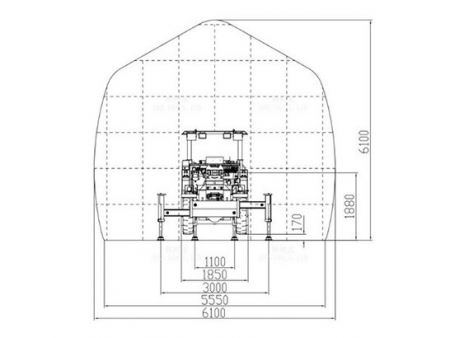

| Section transversale applicable | 4000x4000——6100x6100mm | |||
| Dimensions hors tout (L×l×h) | 12000x1850x2280（2880）mm | |||
| Garde au sol | 300mm | |||
| Poids total | 13500kg | |||

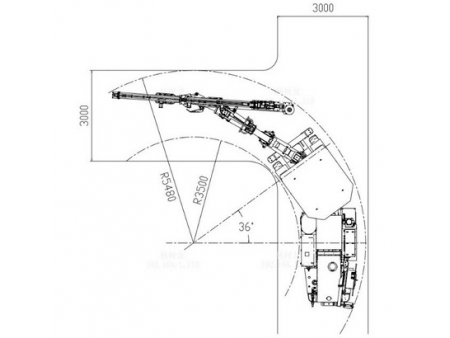

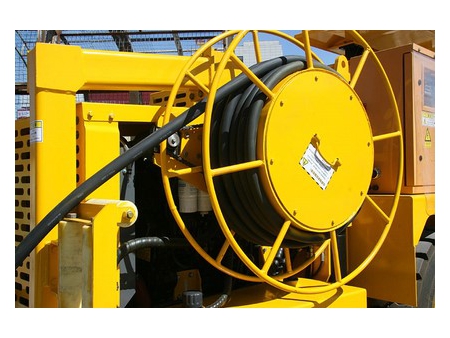

| Rayon de braquage min. | Intérieur: 3500 mm / Extérieur: 5480 mm | |||
| Pente maximale franchissable | 14° | |||
| Vitesse | ≤15km/h | |||
| Réservoir d’huile hydraulique | 120L | |||
| Foreuse | ||||
| Modèle | RC2200 | YYG18U | YYG22U | HC95LMa |
| Puissance | 21kW | 18kW | 22kW | 21kW |
| Fréquence | 55Hz | 57Hz | 53Hz | 58Hz |
| Pression | 120-220bar | 130-200bar | 180-200bar | 180-200bar |
| Système de pivotement | Independent | Independent | Independent | Independent |
| Vitesse de pivotement | 0-285r/min | 0-220r/min | 0-220r/min | 0-303r/min |
| Couple maximal | 720N.m | 1050N.m | 1050N.m | 764N.m |
| système d'alimentation | ||||
| Longueur totale | 5262/5972mm | 5262/5972mm | 5972mm | 5972mm |
| Longueur des tiges de forage | 3700/4305mm | 3700/4305mm | 4305mm | 4305mm |
| Profondeur du trou | 3370/3970mm | 3370/3970mm | 3970mm | 3970mm |
| Poids | 630/660kg | 610/640kg | 640kg | 640kg |
| Force d’alimentation | 13kN | 13kN | 13kN | 13kN |
| Bras de forage | ||||
| Extension du bras | 1250mm | |||
| Couverture horizontale | totale | |||
| Rotation du bras | ±180° | |||
| Inclinaison du bras (levage/basculement) | 60°/-30° | |||
| Angle de pivotement | ±35° | |||
| Poids du bras | 2015kg | |||
| Systèmes eau et air | ||||
| Débit max. de la pompe (12 bar) | 4m³/h | |||
| Déplacement d’air du compresseur | 1m³/min | |||
| Système électrique | ||||
| Modèle | RC2000/YYG22U/HC95LMa | YYG18U | ||
| Puissance totale | 85.5kW | 65.5kW | ||
| Puissance moteur principale | 75kW | 55kW | ||
| Tension | 380V (personnalisé) | |||
| Châssis | ||||
| Moteur | Diesel Dongfanghong | |||
| Puissance nominale (2200 tr/min) | 73.6kW | |||
| Couple (1650 tr/min) | 319.5N.m | |||
| Système hydraulique | Soupapes de commande proportionnelle hydrauliques Fonction anti-blocage Système de freinage de sécurité | |||
