Mélangeur à mouvement bidimensionnel EYH
Présentation rapide

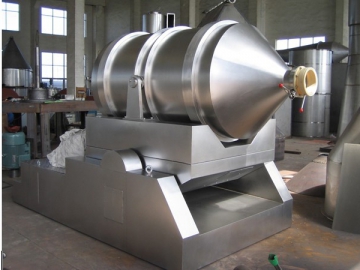

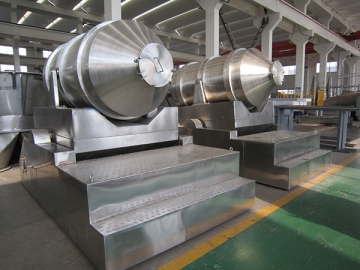

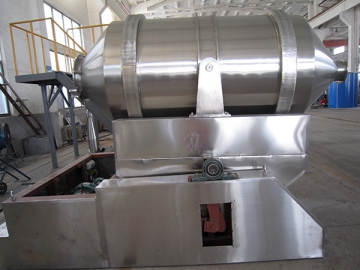

La malaxeur bidimensionnel EH 2D se compose principalement d'un tambour rotatif, d'un essieu oscillant et d'un reposoir. Pour cet équipement de mélange industriel, le tambour rotatif est installé sur l'essieu oscillant,soutenu par quatre rouleaux et maintenu dans la bonne position verticale par deux rouleaux de pression. Deux des quatre rouleaux de support sont entraînés par un système dynamique dont la fonction principale est de faire tourner le tambour. L'essieu oscillant de notre mélangeur de mouvement 2D est entraîné par une manivelle oscillante qui est fixé au reposoir du malaxeur. Des paliers assurent la fonction de support de l'essieu oscillant.
Caractéristiques
1. Le tambour du malaxeur est mis en rotation et subit simultanément des oscillations. Les matériaux à l'intérieur du tambour sont donc parfaitement mélangés.
2. Le malaxeur EYH 2D est particulièrement indiqué pour le mélange des matériaux granuleux.
| Modèle | Capacité du tambour (L) | Capacité de chargement (L) | Capacité de chargement max. (kg/batch) | Nombre d'oscillations / rotations (t/min.) | Puissance du moteur (KW) | Encombrement (mm)X×Y×Z×Z1 | Poids (kg) | Poids du tambour (kg) |
| 600 | 360 | 150 | 6.5/12.1 | 1.1/1.5 | 1200×2200×2050×1900 | 1150 | 140 | |
| 800 | 480 | 200 | 6.18/11.6 | 1.5/1.5 | 1400×2700×2230×1930 | 1600 | 200 | |
| 1000 | 600 | 250 | 5.28/10.87 | 1.5/1.5 | 1450×2850×2300×2000 | 1700 | 240 | |
| 1500 | 900 | 375 | 4.13/8.45 | 2.2/3 | 1720×3170×2450×2100 | 2000 | 320 | |
| 2000 | 1200 | 500 | 4.1/7.6 | 3/4 | 1820×3600×2650×2300 | 2600 | 430 | |
| 3000 | 1800 | 750 | 3.68/6.83 | 4/5.5 | 2070×3700×3150×2800 | 3500 | 620 | |
| 4000 | 2400 | 1000 | 3.46/6.8 | 5.5/7.5 | 2200×3900×3250×2900 | 4100 | 700 | |
| 6000 | 3600 | 1500 | 3.31/6.74 | 7.5/11 | 2500×4500×3350×3000 | 6100 | 1100 | |
| 8000 | 4800 | 2000 | 3.2/6.4 | 11/11 | 2700×4800×3650×3200 | 7900 | 1450 | |
| 10000 | 6000 | 2500 | 3.15/6.2 | 11/15 | 2900×5050×3750×3300 | 9500 | 1650 | |
| 12000 | 7200 | 3000 | 3.1/5.9 | 15/18.5 | 3150×5300×4000×3500 | 10000 | 1800 | |
| 15000 | 9000 | 3750 | 2.9/5.3 | 18.5/22 | 3350×5600×4350×3850 | 11000 | 2000 | |
| 20000 | 12000 | 5000 | 2.8/4.5 | 22/30 | 3600×6100×4850×4450 | 12000 | 2500 |
Remarque: Le chargement est calculé sur la base d'un matériaux dont la densité est de 0.5g/cm3. Pour les matériaux dont de densité spécifique, veuillez nous communiquer les caractéristiques adéquates.
