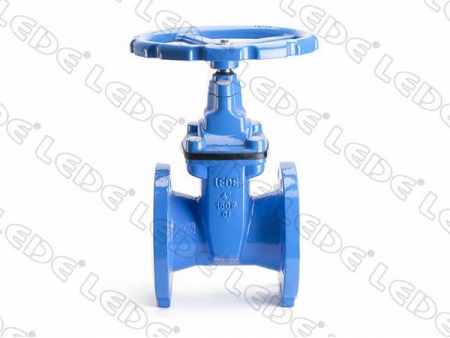

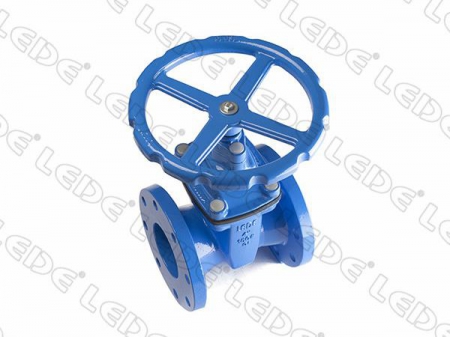

Robinets-vannes à siège résilient NRS / Robinet-vanne à bride
Caractéristiques
1. Le robinet-vanne à siège résilient NRS, étant un produit récent dans notre société, offre une conception simple, une maintenance facile et une capacité d’étanchéité remarquable.
2. Il présente un faible couple et une pression élevée. La pression peut atteindre jusqu’à PN40 sous un couple standard de 1/3.
3. A vanne complètement ouverte, les pièces d'étanchéité supérieures peuvent être remplacées sous une alimentation en eau.
4. Comme la vanne est un conduit droit, lorsqu’elle est complètement ouverte, le disque sort totalement du conduit. Il ne reste donc plus aucune saleté et la résistance à l'écoulement est minime.
5. La surface extérieure et intérieure du robinet-vanne est recouverte d'une poudre époxy de qualité supérieure garantissant une performance uniforme et complète. Notre produit offre une utilisation sécuritaire dans plusieurs industries, notamment les industries alimentaires, des boissons et pharmaceutiques.

Données techniques

Diamètre nominal	DN50-600
Pression nominale	PN 10/16/25/40
Norme de vanne	EN1171
Norme de longueur de construction	EN558-1 ISO5752
Norme de bride	EN1092-2 ISO7005-2 ASME-B16.42
Norme pour les rainures	GB 5135.11 (optionnel) AWWA C606
Norme d'essai	EN12266 AWWA C515 GB 5135.6
Plage de température	0 ~ 80C

Spécifications des matériaux et Liste des pièces pour les robinets-vannes à siège résilient NRS

No.	Noms des éléments	Matériaux
1	Corps	Fonte ductile
2	Cale	Fonte ductile EPDM
3	Ecrou à tige	Laiton ou bronze
4	Tige	Acier inoxydable 304 ou 1Cr17Ni2 ou 2Cr13
5	Protecteur	EPDM
6	Chapeau	Fonte ductile
7	Écrou	Acier au carbone galvanisé à chaud ou acier inoxydable
8	Bague d'étanchéité	EPDM
9	Disque coulissant	Bronze ou POM
10	Joints toriques	EPDM ou NBR
11	Joints toriques	EPDM ou NBR
12	Couverture supérieure	Fonte ductile
13	Joint de chapeau	EPDM
14	Boulon	Acier au carbone galvanisé à chaud ou acier inoxydable
15	Rondelle plate	Acier au carbone galvanisé à chaud ou acier inoxydable
16	Volant	Fonte ductile

Extrémité à bride du robinet-vanne à siège résilient NRS Série 14

Z45X-01 Pression nominale PN 10/16

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H1	H	Od
DN	pouce	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	150	256	338.5	22
65	2.5	10/16	185	145	170	256	348.5	22
80	3	10/16	200	160	180	273.5	373.5	22
100	4	10/16	220	180	190	323.5	433.5	24
125	5	10/16	250	210	200	376	501	28
150	6	10/16	285	240	210	423.5	566	28
200	8	10	340	295	230	530.5	700.5	32
200	8	16	340	295	230	530.5	700.5	32
250	10	10	400	350	250	645	845	38
250	10	16	400	355	250	645	845	38
300	12	10	455	400	270	725.5	953	40
300	12	16	455	410	270	725.5	953	40
350	14	10	505	460	290	814	1066.5	40
350	14	16	520	470	290	814	1074	40
400	16	10	565	515	310	935	1217.5	44
400	16	16	580	525	310	935	1225	44
450	18	10	615	565	330	1037	1344.5	50
450	18	16	640	585	330	1037	1357	50
500	20	10	670	620	350	1154	1489	50
500	20	16	715	650	350	1154	1511.5	50
600	24	10	780	725	390	1318	1708	50
600	24	16	840	770	390	1318	1738	50

Extrémité à bride du robinet-vanne à siège résilient NRS Série 14

Z45X-01 Pression nominale PN 25/40

Dimensions		Pression nominale	Taille (mm)
			OD	OK	L	H1	H	Od
DN	pouce	Classe
50	2	25	165	125	150	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	170	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	180	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	190	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	200	376	511	28
		40	270	220		376	511
150	6	25	300	250	210	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	230	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	250	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	270	725.5	968	40
		40	515	450		725.5	983

Extrémité à bride du robinet-vanne à siège résilient NRS Série 03

Z45X-02 Pression nominale PN 10/16

Dimensions		Pression nominale	Taille (mm)
Dimensions		Pression nominale	OD	OK	L	H1	H	Od
DN	pouce	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	178	256	338.5	22
65	2.5	10/16	185	145	190	256	348.5	22
80	3	10/16	200	160	203	273.5	373.5	22
100	4	10/16	220	180	229	323.5	433.5	24
125	5	10/16	250	210	254	376	501	28
150	6	10/16	285	240	267	423.5	566	28
200	8	10	340	295	292	530.5	700.5	32
200	8	16	340	295	292	530.5	700.5	32
250	10	10	400	350	330	645	845	38
250	10	16	400	355	330	645	845	38
300	12	10	455	400	356	725.5	953	40
300	12	16	455	410	356	725.5	953	40
350	14	10	505	460	381	814	1066.5	40
350	14	16	520	470	381	814	1074	40
400	16	10	565	515	406	935	1217.5	44
400	16	16	580	525	406	935	1225	44
450	18	10	615	565	432	1037	1344.5	50
450	18	16	640	585	432	1037	1357	50
500	20	10	670	620	457	1154	1489	50
500	20	16	715	650	457	1154	1511.5	50
600	24	10	780	725	508	1318	1708	50
600	24	16	840	770	508	1318	1738	50

Extrémité à bride du robinet-vanne à siège résilient NRS Série 03

Z45X-02 Pression nominale PN 25/40

Dimensions		Pression nominale	Taille (mm)
			OD	OK	L	H1	H	Od
DN	pouce	Classe
50	2	25	165	125	178	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	190	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	203	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	229	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	254	376	511	28
		40	270	220		376	511
150	6	25	300	250	267	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	292	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	330	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	356	725.5	968	40
		40	515	450		725.5	983

Extrémité à bride du robinet-vanne à siège résilient NRS AWWA C515

Z45X-03 Pression nominale Classe150/Classe300

Dimensions		Pression nominale	Taille (mm)
			OD	OK	L	H1	H	Od
DN	pouce	Classe
50	2	150	152	120.7	178	256	332	22
		300	165	127		256	338.5
65	2.5	150	178	139.7	190	256	345	22
		300	190	149.4		256	351
80	3	150	191	152.4	203	273.5	369	22
		300	210	168		273.5	378.5
100	4	150	229	190.5	229	323.5	438	24
		300	254	200		323.5	450.5
125	5	150	254	216	254	376	503	28
		300	280	235		376	516
150	6	150	279	241.3	267	423.5	563	28
		300	318	269.7		423.5	582.5
200	8	150	343	298.5	292	530.5	702	32
		300	381	330.2		530.5	721
250	10	150	406	362	330	645	848	36
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	725.5	967	40
		300	520	450.9		725.5	985.5

Extrémité à bride du robinet-vanne à siège résilient avec bride de poteau indicateur NRS AWWA C515

Z45X-04 Pression nominale Classe150/Classe300

Dimensions		Pression nominale	Taille (mm)
			OD	OK	L	H1	H	Od
DN	pouce	Classe
100	4	150	229	190.5	229	332.5	449	305
		300	254	200		332.5	461.5
125	5	150	254	216	254	385	512	305
		300	280	235		385	525
150	6	150	279	241.3	267	432.5	572	305
		300	318	269.7		432.5	591.5
200	8	150	343	298.5	292	527	698.5	305
		300	381	330.2		527	717.5
250	10	150	406	362	330	645	848	305
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	722	963.5	305
		300	520	450.9		722	982

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de robinets-vannes à siège résilient NRS de haute qualité en Chine, ce qui est une vanne à tige non montante. Notre société fournit des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des robinets-vannes en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
