Ligne de Laminage à Froid pour Armatures Droites et Enroulées
Notre ligne de redressage et de coupe d’armatures est une solution de production fiable et polyvalente conçue pour la fabrication d’armatures nervurées laminées à froid. Capable de traiter des fils machine d’un diamètre compris entre Ø5,5 mm et Ø14 mm, cette ligne offre une grande flexibilité de production en permettant la fabrication d’armatures droites coupées à longueur ou d’armatures en couronnes à haute densité, avec des diamètres finis allant de Ø5 mm à Ø12 mm selon les exigences de production.
Cette ligne de laminage à froid simplifie considérablement le processus de fabrication en intégrant dans une seule installation les opérations de réduction de diamètre, de formation des nervures, de redressage et de coupe. Cette conception optimisée garantit un flux de production continu, une meilleure efficacité opérationnelle et une qualité constante des produits finis. Le système de coupe offre une grande souplesse d’utilisation en permettant la production de barres droites dans des longueurs comprises entre 0,6 m et 12 m, répondant ainsi aux différentes exigences des secteurs de la construction et du génie civil. Avec une vitesse de production maximale de 2 m/s, cette machine de fabrication d’armatures assure une excellente précision dimensionnelle, une régularité parfaite des nervures et des performances stables tout au long du processus de production.
Qu’il s’agisse de produire des armatures droites à longueur fixe ou des armatures en couronnes, cette ligne à laminer constitue une solution idéale pour répondre aux besoins variés du marché mondial des aciers de renforcement, tout en garantissant productivité, qualité et rentabilité.
-
- Diamètre du fil machine d’entrée Ø5.5–Ø14 mm
-
- Diamètre des armatures finies Ø5–Ø12 mm
-
- Longueur des armatures droites 0.6–12 m
-
- Vitesse maximale de production 2 m/s
-
- Puissance totale 92 kW
Déroulement → Décalaminage → Lubrification → Laminage et formage des nervures → Redressage et découpe → Collecte des barres d'armature finies
- Table de Chargement et Dérouleur
Deux tables de chargement sont disposées pour fonctionner en alternance, garantissant une alimentation continue de la ligne de production. Grâce à un système de basculement hydraulique à 90°, le chargement et la manipulation des couronnes de fil machine sont simplifiés. Les tables de chargement travaillent en coordination avec le dérouleur afin d’assurer une alimentation fluide et régulière du matériau tout au long du processus de fabrication.
- Unité de Décalaminage
Lorsque l’armature traverse l’unité de décalaminage, elle passe successivement à travers cinq rouleaux de flexion. Les déformations répétées du matériau permettent d’éliminer efficacement la rouille, la calamine et les autres impuretés présentes à la surface avant les étapes de transformation suivantes.

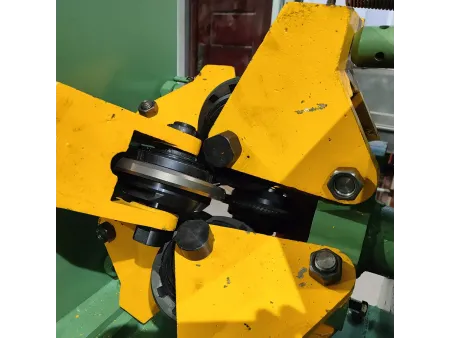

- Laminoir à Froid
Le laminoir est doté d’un emplacement pour filière de tréfilage et de six rouleaux de laminage assurant simultanément la réduction du diamètre et la formation des nervures sur l’armature. La transmission de puissance est assurée par un cabestan d’entraînement qui garantit un mouvement stable du matériau et un processus de laminage précis.
- Unité de Redressage et de Coupe à Cisaille Volante
Après le formage des nervures, l'armature passe dans un redresseur multi-rouleaux et une cisaille volante pour le redressage et la coupe à longueur. Cette configuration préserve la netteté des motifs de nervures tout en minimisant les rayures en surface. La précision de rectitude est de ≤ 2 mm/m et la précision de coupe est de ± 3 mm.
- Table de Collecte Standard
Longueur : 12 m (personnalisable)
- Option : Table de Collecte Intelligente
La table de collecte intelligente est conçue pour automatiser les opérations de manutention, elle intègre plusieurs fonctions avancées comme le retournement automatique, l'alignement, le regroupement en petits lots, ainsi que l'ouverture et la fermeture pneumatiques.
