6X37 Classification Câble acier clair, IWRC (Steel Core)
Instructions

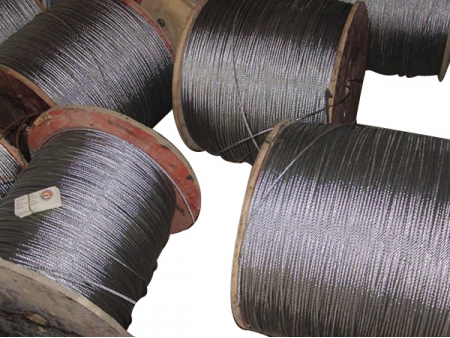

Le câble acier clair est un câble d’acier à surface graissée ou non graissée. Ce câble est soumis à un traitement imprégné d'huile pour une excellente résistance à la rouille. Pendant la torsion des câbles d’acier de petite taille, une poulie entre dans le bassin à huile vers l’axe du câble d’acier. Par la suite, ces fils d’acier torsadés vont être traités et transformés en câble d’acier par la même méthode. D’une façon générale, le câble acier clair est utilisé comme câble de levage.
Spécifications du produit

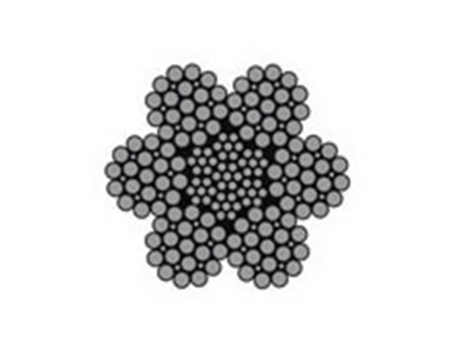

Structure: 6*37 IWRC
Diamètre: 6 ~ 46mm
Résistance à la traction: 1570N/mm2 ~ 1870 N/mm2
Norme: ASTM, DIN, GB, EN12385-4
Applications: Il est utilisé dans les grues, excavatrices, treuils, élingues câbles en acier, etc. Ce câble acier clair est aussi largement utilisé dans les champs pétrolifères.
Emballage: Plateau en bois ou plastique, carton, caisse en bois
Caractéristiques: Il est plus durable dans des endroits à conditions environnementales contrôlables. La série 6×37 est plus flexible que la série 6×19.
| Diamètre nominal | Poids approximatif | Résistance nominale à la traction (N/mm2) | ||||||||||||
| 1570 | 1670 | 1770 | 1870 | |||||||||||
| mm | In | Kg/100m | Charge minimale de rupture (N) | |||||||||||
| FC | IWR | FC | IWR | FC | IWR | FC | IWR | FC | IWR | |||||
| 8 | 5/6 | 22.1 | 24.4 | 29.6 | 32.2 | 31.5 | 34.0 | 33.4 | 36.1 | 35.3 | 38.1 | |||
| 9 | 3/8 | 28.0 | 30.9 | 37.5 | 40.5 | 39.9 | 43.1 | 42.2 | 45.7 | 44.6 | 48.3 | |||
| 10 | 13/32 | 34.6 | 38.1 | 46.3 | 50.0 | 49.2 | 53.2 | 52.2 | 56.4 | 55.1 | 59.6 | |||
| 11 | 7/16 | 41.9 | 46.1 | 56.0 | 60.6 | 59.6 | 64.4 | 63.1 | 68.3 | 66.7 | 72.1 | |||
| 12 | 1/2 | 49.8 | 54.9 | 66.6 | 72.1 | 70.9 | 76.7 | 75.1 | 81.3 | 79.4 | 85.9 | |||
| 13 | 1/2 | 58.5 | 64.4 | 78.2 | 84.6 | 83.2 | 90.0 | 88.2 | 95.4 | 93.2 | 100.0 | |||
| 14 | 9/16 | 67.8 | 74.7 | 90.0 | 98.1 | 96.5 | 104.0 | 102.0 | 110.0 | 108.0 | 116.0 | |||
| 16 | 5/8 | 88.6 | 97.5 | 118.0 | 128.0 | 126.0 | 136.0 | 133.0 | 144.0 | 141.0 | 152.0 | |||
| 18 | 11/16 | 112.0 | 123.0 | 150.0 | 162.0 | 159.0 | 172.0 | 169.0 | 182.0 | 178.0 | 193.0 | |||
| 20 | 13/16 | 138.0 | 152.0 | 185.0 | 200.0 | 197.0 | 213.0 | 208.0 | 225.0 | 220.0 | 238.0 | |||
| 22 | 7/8 | 167.0 | 184.0 | 224.0 | 242.0 | 238.0 | 257.0 | 252.0 | 273.0 | 266.0 | 288.0 | |||
| 24 | 15/16 | 199.0 | 219.0 | 266.0 | 288.0 | 283.0 | 306.0 | 300.0 | 325.0 | 317.0 | 343.0 | |||
| 26 | 1 | 234.0 | 258.0 | 313.0 | 338.0 | 333.0 | 360.0 | 352.0 | 381.0 | 372.0 | 403.0 | |||
| 28 | 1-1/8 | 271.0 | 299.0 | 363.0 | 392.0 | 386.0 | 417.0 | 409.0 | 442.0 | 432.0 | 467.0 | |||
| 30 | 1-3/16 | 311.0 | 343.0 | 416.0 | 450.0 | 443.0 | 479.0 | 469.0 | 508.0 | 496.0 | 536.0 | |||
| 32 | 1-1/14 | 354.0 | 390.0 | 474.0 | 512.0 | 504.0 | 545.0 | 534.0 | 578.0 | 564.0 | 610.0 | |||
| 34 | -- | 400.0 | 440.0 | 535.0 | 578.0 | 569.0 | 615.0 | 603.0 | 652.0 | 637.0 | 689.0 | |||
| 36 | 1-2/5 | 448.0 | 494.0 | 600.0 | 649.0 | 638.0 | 690.0 | 676.0 | 731.0 | 714.0 | 773.0 | |||
| 38 | 1-1/2 | 500.0 | 550.0 | 668.0 | 723.0 | 711.0 | 769.0 | 753.0 | 815.0 | 796.0 | 861.0 | |||
| 40 | 1-19/32 | 554.0 | 610.0 | 741.0 | 801.0 | 788.0 | 852.0 | 835.0 | 903.3 | 882.0 | 954.0 | |||
| 42 | 1-5/8 | 610.0 | 672.0 | 816.0 | 883.0 | 869.0 | 939.0 | 921.0 | 996.0 | 973.0 | 1050.0 | |||
| 44 | 1-3/4 | 670.0 | 738.0 | 896.0 | 969.0 | 953.0 | 1030.0 | 1010.0 | 1090.0 | 1060.0 | 1150.0 | |||
| 46 | 1-13/16 | 730.0 | 806.0 | 980.0 | 1050.0 | 1040.0 | 1120.0 | 1100.0 | 1190.0 | 1160.0 | 1260.0 | |||
