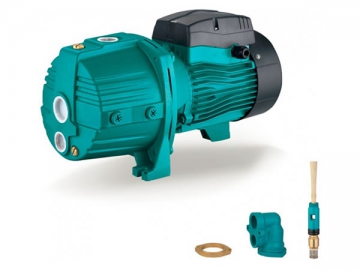

Pompe à jet pour puits profond AJDm(2H)

Demande de devis

À propos de: http://leopompe.fr

Uygulama
-Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
-Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır

Pumpa
- Dökme demir pompa gövdesi ve destek için özel bir anti-pas işlemi
- Paslanmaz çelik çark
- AISI 304 mil
-Maks. sıvı sıcaklığı: 40 ℃
- Maks. Emme: 40 m

Motor
- C & U rulman
- Bakır sargı
-Dahili tek fazlı motor için termik koruyucu
-Yalıtım sınıfı: F
-Koruma sınıfı: IPX4
-Maks. ortam sıcaklığı: 40 ℃

Teknik verileri

MODEL	POWER		HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
MODEL	KW	HP	HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
AJDm55/2h	0.55	0.75	15	H (M)	37	33	30	27	25	23	21	19	17	15	13		˗	˗	˗	˗
AJDm75/2h	0.75	1			47	43	40	37	34	31	29	27	25	23	21	19	17	˗	˗	˗
AJDm110/2h	1.1	1.5			70	65	61	57	53	50	47	44	42	40	38	36	34	32	30	28
AJDm55/2h	0.55	0.75	20		30	26	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			39	36	33	30	27	24	22	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			62	57	53	49	46	43	40	38	36	34	32	28	28	˗	˗	˗
AJDm55/2h	0.55	0.75	25		23	19	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			32	29	26	23	20	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			54	49	45	42	39	36	33	31	29	27	˗	˗	˗	˗	˗	˗
AJDm55/2h	0.55	0.75	30		16	13	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			25	22	19	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			46	42	38	35	32	29	27	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1	35		18	15	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	35		39	35	31	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	40		32	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗

Hidrolik Performans Eğrisi

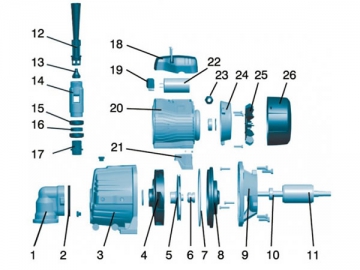

Malzeme Tablosu

No.	Part	Material	No.	Part	Material
1	Elbow	HT 200	14	Ejector	HT 200
2	Gasket seal	NBR	15	Sealing cup	NBR
3	Pump body	HT 200	16	Cooper sheathing	HPb59-1
4	Diffuser	PPO	17	Cooper sleeve	HPb59-1
5	Impeller	AISI 304	18	Terminal box	ABS
6	Mechanical seal	Carbon/Ceramic	19	Terminal board	PC
7	O-ring	NBR	20	Stator
8	Support cover	AISI 304/HT 200	21	Motor foot	PA6
9	Support	ZL 102	22	Capacitor
10	Bearing		23	Cable holder
11	Rotor		24	Rear cover	ZL 102
12	Venturi tube	PPO	25	Fan	PP
13	Nozzie	PPO	26	Fan cover	PP
