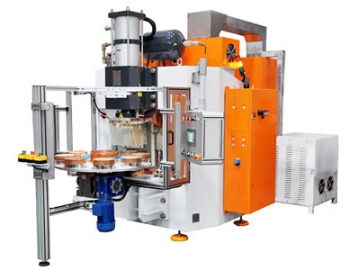

Machine de soudage par résistance pour pompe à eau
| Eléments | Valeurs |
| Alimentation électrique (V/￠/HZ) | 380/3/50 |
| Puissance du transformateur de décharge (KVA) | 2*500 KVA |
| Condensateur | 60pcs of 2000μF/1000V |
| Courant primaire maxi (A) | 210 |
| Câble primaire (m㎡) | 50 |
| Cycle de travail nominal (%) | 50 |
| Tension à vide au secondaire (V) | 18-23.5 |
| Taille du vérin de soudage (￠*L) | φ250*150 |
| Pression maximale de travail (N) | 48000 |
| Pression d'air compressé (MPa) | 0.6-0.7 |
| Consommation d'eau de refroidissement (L/MIN) | 10 |
| Dimensions (L*W*H) MM | 3500*2100*3000 |
Spécifications
1. La machine de soudage par résistance pour pompe à eau intègre un système de soudage par décharge de condensateurs 60KJ.
2. L’alimentation et la décharge des pièces à usiner se font manuellement.
Information générale

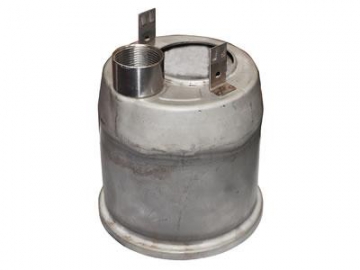

La machine de soudage par résistance a été conçue et fabriquée pour les carters des pompes à eau à écrou 1 pouce. La technologie classique utilisée pour ce processus est le soudage à l’arc sous argon avec électrode de tungstène, aboutissant à une faible efficacité et des coûts de main d’œuvre élevés. Notre processus de soudage par résistance améliore considérablement l’efficacité de production et la qualité du soudage.
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2550 | 4570 | 2000 |
| Eléments | Valeurs |
| Capacité nominale (uf) | 120000 |
| Alimentation électrique (KVA/V/￠/HZ) | 135/380/3/50 |
| Courant primaire (A) | 210 |
| Cycle de travail nominal (%) | 50 |
| Tension de maintien au secondaire (V) | 18-23.5 |
| Niveau d'ajustement de tension secondaire | 2 |
| Ecartement des bras (mm) | 100 |
| Course du vérin (mm) | 150 |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 6 |
| Pression maximale de travail (kgf) | 2454 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.5MPa, course: 60mm) (L/ point de soudage) | 28 |
| Consommation d'eau de refroidissement (L/MIN) | 10 |
| Spécifications du câble primaire (MM2) | 50 |
| Courant de court-circuit maximal (KA) | 240 |
Spécifications
1. La machine de soudage par résistance adopte un système de soudage par décharge de condensateurs 60KJ.
2. Elle intègre une plaque tournante automatique à huit stations.
2. L’alimentation et la décharge des pièces à usiner se font manuellement.
Information générale

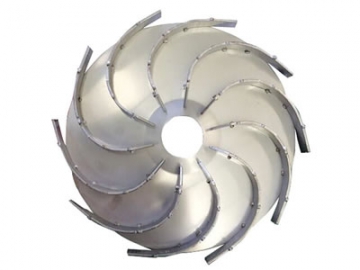

La machine de soudage a été conçue et fabriquée pour les pales de pompe à eau. Elle remplace la machine classique adoptant une technologie de coulée. Notre produit intègre une technologie de soudage par décharge de condensateurs qui réduit de façon considérable le courant élevé de soudage.
