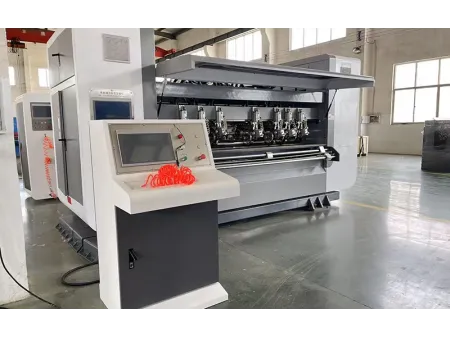

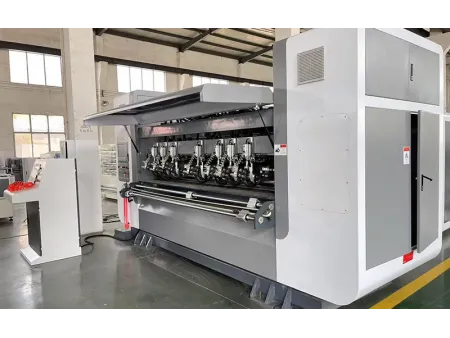

Machine refendeuse rainureuse à lames fines
Demande de devis
Machines individuelles pour la production de cartons ondulés
Section de refendage et de rainurage pour une découpe et un marquage de haute précision du carton ondulé
La machine refendeuse rainureuse à lames fines constitue un équipement de finition essentiel dans une ligne de production de carton ondulé, assurant principalement les opérations de refendage, de rognage et de rainurage.
- Durée de vie des lames supérieure à 8 millions de mètres
- Course d’alignement jusqu’à 200 mm
- Précision de coupe jusqu’à ±0,5 mm
Caractéristiques
- Intégrant un écran tactile et d’un système PLC, permettant une connexion en temps réel avec la ligne de production pour une gestion intelligente.
- Adopte des guides linéaires et une transmission hélicoïdale, garantissant une précision constante du refendage et du rainurage.
- Prend en charge la mémorisation des commandes et le changement automatique de format, avec un passage d’un ordre à l’autre en 1 à 3 secondes, réduisant les temps d’arrêt.
- Lames fines en acier allié offrant une grande durabilité (plus de 8 millions de mètres) avec modes d’affûtage automatique et manuel.
- Propose plusieurs configurations de rainurage, avec une distance minimale de rainurage de 0 mm, répondant à des besoins variés de transformation.
- Système standard d’alignement latéral motorisé avec une course de 200 mm, améliorant la flexibilité d’utilisation.
- Options de contrôle par variateur de fréquence ou servomoteur, la version servo offrant une vitesse plus élevée et une précision accrue.
Spécifications Techniques
| Largeur de la planche, mm | 1400-2500 |
| Vitesse, m/min | 100-200 |
| Configuration des lames et des rainureuses | 5&8, 6&10, 7&12 |
| Temps de changement de commande | 1-3s (type servo) |
| Précision, mm | ±0.5 |
| Distance minimale de refendage, mm | 135 |
| Distance minimale de rainurage, mm | 0 |
| Plage de correction, mm | 200 |
| Puissance, kW | 30 |
| Dimensions de la machine (L x l x H), mm | 5300x1600x2450 |
