Pompe centrifuge ACm(B3/B4)
Pompe à joint axial | Pompe à corps segmenté | Pompe centrifuge mono-étagée
Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement en eaux en milieu urbain, la surpression pour bâtiments de grande hauteur, l’irrigation des jardins, la lutte contre l'incendie, le transfert d'eau à longue distance, la ventilation de chauffage, le contrôle de l'air, la circulation, la surpression de l'eau froide et chaude, l'équipement de support, etc.
Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: 40 ℃
- Aspiration maximale: 8 m
Moteur
- Palier C&U
- Enroulement en cuivre
- Moteur monophasé avec protection thermique intégrée(≤1.5KW)
- Classe d'isolation: F
- Indice de protection: IPX4
- Température ambiante max: 40 ℃
| Modèle | Puissance | Q(m³/h) | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 71 | ||
| Monophasé | Triphasé | KW | HP | Q(l/min) | 0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| ACm110B3 | AC110B3 | 1.1 | 1.5 | H (m) | 12.5 | 12.5 | 12.1 | 11.5 | 10.5 | 9.5 | 8.4 | 7.1 | 5.5 | ˗ | ˗ | ˗ |
| ACm110B4 | AC110B4 | 1.1 | 1.5 | 12.5 | 12.5 | 12.1 | 11.5 | 10.5 | 9.5 | 8.4 | 7.1 | 5.5 | ˗ | ˗ | ˗ | |
| ACm150B3 | AC150B3 | 1.5 | 2 | 14.5 | 14.3 | 14 | 13.5 | 12.8 | 12 | 11.2 | 9.9 | 8.4 | 6 | ˗ | ˗ | |
| ACm150B4 | AC150B4 | 1.5 | 2 | 14.5 | 14.3 | 14 | 13.5 | 12.8 | 12 | 11.2 | 9.9 | 8.4 | 6 | ˗ | ˗ | |
| ACm220B3 | AC220B3 | 2.2 | 3 | 17.5 | 17.3 | 17.1 | 16.5 | 16 | 15.2 | 14.2 | 13.2 | 11.7 | 10 | 7.2 | ˗ | |
| ACm220B4 | AC220B4 | 2.2 | 3 | 17.5 | 17.3 | 17.1 | 16.5 | 16 | 15.2 | 14.2 | 13.2 | 11.7 | 10 | 7.2 | ˗ | |
| ACm300B3 | AC300B3 | 3 | 4 | 20 | 19.8 | 19.6 | 19.5 | 19 | 18.3 | 17.5 | 16.2 | 14.6 | 13 | 11.5 | 10 | |
| ACm300B4 | AC300B4 | 3 | 4 | 20 | 19.8 | 19.6 | 19.5 | 19 | 18.3 | 17.5 | 16.2 | 14.6 | 13 | 11.5 | 10 | |

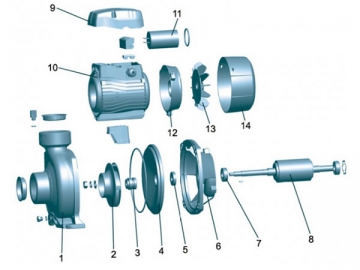

| No. | Parties | Matériaux |
| 1 | Bouchon de remplissage | HPb59-1 |
| 2 | Corps de pompe | HT 200 |
| 3 | Impulseur | Laiton |
| 4 | Anneau O | NBR |
| 5 | Garnitures mécaniques | Carbone / Céramique |
| 6 | Capot du support | HT 200 |
| 7 | Joint d'huile | |
| 8 | Support | HT 200 |
| 9 | Palier | |
| 10 | Rotor | |
| 11 | Bornier | PC |
| 12 | Condensateur | |
| 13 | Boîte à bornes | ABS |
| 14 | Stator | |
| 15 | Cache arrière | ZL 102 |
| 16 | Ventilateur | PP |
| 17 | Capot de ventilateur | PP |
