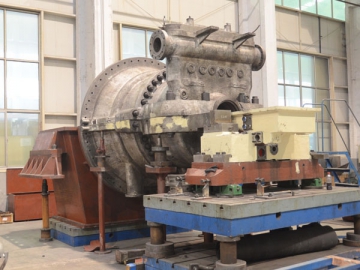

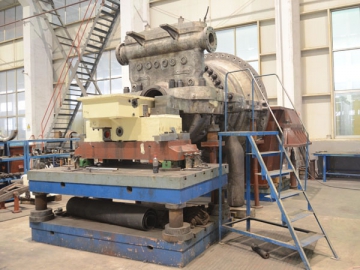

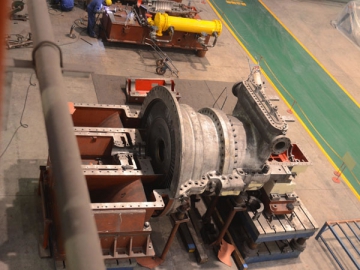

Turbine à vapeur (Turbine à vapeur saturée et vapeur surchauffée)
La turbine à vapeur aspire le flux de vapeur principal à partir de l'entrée principale et de la vanne de régulation, et aspire un flux de vapeur à basse pression sur plusieurs phases. Ainsi, la capacité de production d'électricité de la turbine sera grandement améliorée. Ce type de turbine à pression mixte peut être utilisé dans un large éventail d'industries, à savoir dans l’industrie du ciment, chimique, du pétrole, métallurgique, de cokéfaction, d'incinération des déchets. En outre, la vapeur d'eau résiduaire à faible énergie peut aussi être utilisée.
Caractéristiques de la turbine à vapeur
1. En faisant plein usage du vapeur saturée et la vapeur surchauffée, la turbine peut utiliser une source de chaleur à basse énergie, ce qui conduit à une performance d'économie d'énergie remarquable.
2. Un cylindre d'admission de vapeur est adopté pour cet équipement de centrale électrique. Il peut effectivement mélanger la vapeur supplémentaire avec le flux de vapeur principale.
3. La turbine à vapeur est équipée d'un système de commande électro-hydraulique, stable et précis. Le système se compose d'un système de régulation du débit de la vapeur et d’un système principal de contrôle de l'admission de la vapeur d'eau, ce qui maintient la pression de vapeur à un niveau normal.
Paramètres techniques de la turbine à vapeur
| NO. | Modèles | Puissance nominale/maximale (MW) | Entrée | Admission de la vapeur | Pression d'échappement (Mpa) | ||
| Pression (MPa) | Température (℃) | Pression (MPa) | Température (℃) | ||||
| 1 | 0.85 | 2.5 | 400 | 0.6 | 159 | 0.007 | |
| 2 | 1.5/1.2 | 1.6 | 300 | 0.15 | 150 | 0.0088 | |
| 3 | 2.3 | 1.6 | 325 | 0.35 | 190 | 0.008 | |
| 4 | 2.5/2 | 1.6 | 300 | 0.15 | 150 | 0.0095 | |
| 5 | 3.6/2.8 | 1.6 | 300 | 0.15 | 150 | 0.009 | |
| 6 | 4.5/3.6 | 2.46 | 385 | 0.15 | 150 | 0.008 | |
| 7 | 4.5/3.6 | 3.43 | 435 | 0.12 | 124 | 0.006 | |
| 8 | 5 | 1.47 | 310 | 0.2 | 150 | 0.008 | |
| 9 | 7 | 1.96 | 335 | 0.35 | 200 | 0.007 | |
| 10 | 7.5/6 | 1.6 | 300 | 0.15 | 150 | 0.006 | |
| 11 | 7.5 | 3.43 | 435 | 0.15 | 140 | 0.005 | |
| 12 | 8 | 1.2 | 250 | 0.4 | 144 | 0.008 | |
| 13 | 10 | 1.25 | 330 | 0.35 | 150 | 0.0087 | |
| 14 | 10 | 1.8 | 345 | 0.3 | 230 | 0.0098 | |
| 15 | 10 | 1.9 | 350 | 0.6 | 160 | 0.01 | |
| 16 | 10 | 2.1 | 350 | 0.5 | 240 | 0.0082 | |
| 17 | 12 | 1.96 | 340 | 0.45 | 170 | 0.007 | |
| 18 | 12.2 | 1.2 | 250 | 0.4 | 0.995 | 0.0077 | |
| 19 | 15 | 1.5 | 340 | 0.3 | 134 | 0.0069 | |
| 20 | 15 | 2.29 | 370 | 0.2 | 150 | 0.0066 | |
| 21 | 15 | 2.3 | 365 | 0.49 | 224 | 0.011 | |
| 22 | 15.5 | 3.43 | 435 | 0.6 | 159 | 0.0051 | |
| 23 | 16 | 3.43 | 435 | 0.343 | 136 | 0.007 | |
| 24 | 18 | 1.25 | 330 | 0.35 | 150 | 0.0061 | |
| 25 | 18 | 3.43 | 435 | 0.45 | 207 | 0.0052 | |
| 26 | 21 | 3.2 | 450 | 0.8 | 315 | 0.0058 | |
| 27 | 24 | 4.9 | 470 | 1 | 180 | 0.006 | |
| 28 | 25 | 3.43 | 435 | 0.35 | 200 | 0.0053 | |
Remarques: Ces modèles sont uniquement fournis à titre indicatif. Selon les besoins du client, nous pouvons également fournir la turbine à vapeur personnalisée.
