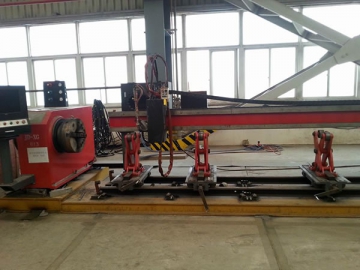

Machine de découpe de profilés de tuyaux CNC 5 axes GS/G(D)
La machine de découpe de profilés de tuyaux CNC 5 axes se compose d’axe horizontal où la flamme se déplace le long de l’axe du tube, d’axe de basculement simple où la flamme se déplace le long du diamètre du tuyau, d’axe de levage de la flamme. Le diamètre du tube disponible est de 60mm-1000mm. Le tuyau a une longueur maximale de 12000 mm et est maintenu par mandrin autocentré. Cette machine de découpe pour tuyau métallique offre une application polyvalente et peut effectuer de nombreuses opérations telles que le biseautage, le découpage de trous de ligne d'intersection, le découpage d’extrémités de ligne d'intersection, et plusieurs sortes de découpes de ligne d'intersection pour treillis de tube.
Principaux paramètres techniques
| Diamètre du tuyau de traitement | Φ60- Φ 600mm / Φ 60- Φ 800mm / Φ 60- Φ 1000mm |
| Epaisseur du tuyau de traitement | 5-50mm (L'épaisseur de la découpe au plasma est fonction de la puissance.) |
| Longueur du tuyau de traitement | MAX:12000mm |
| Poids maximal du tuyau | 5t |
| Mandrin | Auto-centrage quatre griffes |
| Diamètre intérieur du mandrin | Φ200mm/ Φ 260mm / Φ 380mm |
| Angle de rotation de la flamme le long de l'axe de la pièce à la surface | 35-145 ° ( ± 55 ° ) |
| Angle de rotation de la flamme le long du diamètre de la pièce à la surface | 35-145 ° ( ± 55 ° ) |
| Rotation de la broche | Rotation illimitée |
| Angle d'inclinaison min | 20 ° |
| Système de contrôle | PA8000 Allemangne |
| Puissance du plasma en option | Hypertherm Powermax105/Hypertherm MAXPRO200 |
| Logiciel d'imbrication en option | Système de conception et de fabrication assisté par ordinateur pour structure de tuyau SJTU STCAD/Australie FASTPIPE/ Australie FastFRAME |
