Plateforme suspendue
- Plateforme

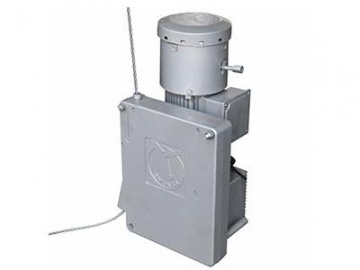

- Moteur de levage

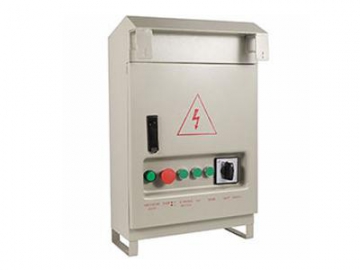

- Boîte de contrôle électrique

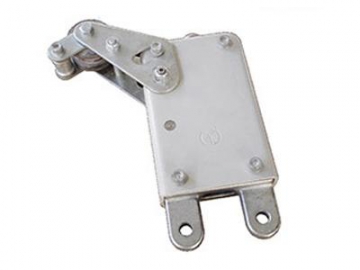

- Serrure de sécurité

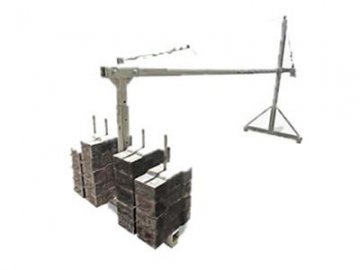

- Mécanisme de suspension
Les plateformes suspendues de la série ZLP de Shenxi sont des plateformes temporaires avec un système de levage électrique destinées à divers travaux de construction, de nettoyage et de maintenance. Aussi connu sous le nom d' échafaudage volant, de plate-forme élévatrice, d' échafaudage suspendu, de nacelle suspendue, cet appareil de levage est vraiment approprié pour les constructions de mur extérieur, les travaux de nettoyage et maintenance en hauteur, ainsi que les buildings. La plateforme suspendue est aussi considérée comme étant un ascenseur d' installation des gros réservoirs, des ponts, des barrages et d' autres applications de bâtiments et travaux publics.
Grâce à nos efforts et engagements à offrir des produits d' une excellente qualité ainsi que des services très amicaux, nos plateformes suspendues série ZLP ont reçu des louanges venant de plusieurs clients à travers le monde. Plusieurs grands sites de construction ont été réalisés en utilisant nos plate-formes. Parmi ces sites, on peut trouver le plus haut building Burj Khalifa de 828m, le plus haut building d' Amérique latine Chile Costanera Center de 300m, le tour TV de Guangzhou, le CCTV de Beijing, le pont Bay de Hangzhou et plein d' autres. Nos appareils de levage sont de plus en plus connus et désirés sur le marché, ainsi aujourd' hui nous exportons dans plus de 70 pays et régions du monde tels que Singapour, Russie, Emirates Arabe Unit, Chili et Pérou. Toutes nos plateformes suspendues suivent les normes européenne et ont obtenu le marquage CE.
- Plateforme suspendue ZLP300
Capacité nominale (kG) 300 Vitesse de levage nominale (m/min) 9-11 Longueur de la plateforme (m) 3 Diamètre du câble 8.3mm 4*31SW Fc Treuil Type LTD 3 Force de levage nominal (kN) 3 Moteur Puissance (KW) 0.75 Tension (V) 380 Fréquence (Hz) 50 Vitesse de rotation (rpm) 1420 Couple de freinage (Nm) 15 Serrure de sécurité Type LSB30 Force d' impact Permissible(kN) 30 Distance de câble de verrouillage (mm) < 100 Angle d' inclinaison 3°~8° Mécanisme suspendu Longueur en saillie (m) 1.3~1.7 Hauteur adjustable de poutre (m) 1.27~1.83 Poids Poids du mécanisme de suspension (KG) 310 Contrepoids (KG) 750 - Plateforme suspendue ZLP630
Capacité nominale (kG) 630 Vitesse de levage nominale (m/min) 9-11 Longueur de la plateforme (m) 6 Diamètre du câble 8.3mm 4*31SW Fc Treuil Type LTD 6.3 Force de levage nominal (kN) 6.17 Moteur Puissance (KW) 1.5 Tension (V) 380 Fréquence (Hz) 50 Vitesse de rotation (rpm) 1420 Couple de freinage (Nm) 15 Serrure de sécurité Type LSB30 Force d' impact Permissible(kN) 30 Distance de câble de verrouillage (mm) < 100 Angle d' inclinaison 3°~8° Mécanisme suspendu Longueur en saillie (m) 1.3~1.7 Hauteur adjustable de poutre (m) 1.27~1.83 Poids Poids du mécanisme de suspension (KG) 310 Contrepoids (KG) 900 - Plateforme suspendue ZLP800
Capacité nominale (kG) 800 Vitesse de levage nominale (m/min) 8-10 Longueur de la plateforme (m) 7 Diamètre du câble 8.6mm 6*19 IWS Treuil Type LTD 8 Force de levage nominal (kN) 7.84 Moteur Puissance (KW) 2.2 Tension (V) 380 Fréquence (Hz) 50 Vitesse de rotation (rpm) 1420 Couple de freinage (Nm) 15 Serrure de sécurité Type LSB30 Force d' impact Permissible(kN) 30 Distance de câble de verrouillage (mm) < 100 Angle d' inclinaison 3°~8° Mécanisme suspendu Longueur en saillie (m) 1.3~1.7 Hauteur adjustable de poutre (m) 1.27~1.83 Poids Poids du mécanisme de suspension (KG) 310 Contrepoids (KG) 1000 - Plateforme suspendue ZLP1000
Capacité nominale (kG) 1000 Vitesse de levage nominale (m/min) 8-10 Longueur de la plateforme (m) 7 Diamètre du câble 8.6mm 6*19 IWS Treuil Type LTD 10 Force de levage nominal (kN) 9.8 Moteur Puissance (KW) 3.0 Tension (V) 380 Fréquence (Hz) 50 Vitesse de rotation (rpm) 1420 Couple de freinage (Nm) 30 Serrure de sécurité Type LSB30 Force d' impact Permissible(kN) 30 Distance de câble de verrouillage (mm) < 100 Angle d' inclinaison 3°~8° Mécanisme suspendu Longueur en saillie (m) 1.3~1.7 Hauteur adjustable de poutre (m) 1.27~1.83 Poids Poids du mécanisme de suspension (KG) 390 Contrepoids (KG) 1300
| NO. | PARTS | UNIT | QTY | REMARK |
| 1 | Treuil LTD6.3 | PC | 2 | 380V50Hz, 220V60Hz triphasé |
| 2 | Serrure de sécurité LSB30 | PC | 2 | |
| 3 | Boîtier électrique | PC | 1 | |
| 4 | Plateforme en acier ou en aluminium | M | 6m(2m*3)or(3m*2) | Connectée par des boulons et des vis |
| 5 | Câble 8.3mm | PC | 4*100m | Câble special FASTEN |
| 6 | Câble électrique | PC | 1*100m | |
| 7 | Mécanisme de suspension | SET | 1 | Paint/ Froid/galvanisé à chaud |
| 8 | Roulette | PC | 4 | |
| 9 | Support de rouleau | PC | 2 | |
| 10 | Gros marteau | PC | 2 | |
| 11 | Composants standard | SET | 1 | |
| 12 | Contrepoids | PALETTES | 900KG | Fer forgé ou fer à béton |
