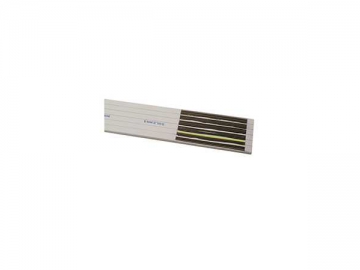

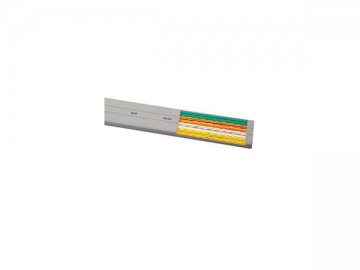

Le câble pour ascenseur personnalisé ne dispose pas de spécifications fixes ou de modèle. Ce câble flexible pour ascenseur peut être conçu et produit selon les exigences des clients pour divers fonctions particulières telles qu'un câble coaxial, un câble audio ou vidéo, un câble en fibre optique, un câble d'alimentation pour climatiseur etc.

Instructions d'installation pour Câble gainé
1. Tous les équipements à l'intérieur de l'armoire de contrôle sont connectés proprement à la terre. Le câble de terre court et épais doit être connecté à un point de terre ou à une barre blindé à la terre.

2. Le câble gainé pour ascenseur personnalisé est habituellement utilisé comme un conducteur plat (tel qu'une maille métallique) qui dispose d'une faible impédance sous une transmission électrique haute fréquence.

3. Le câble d'alimentation pour ascenseur doit être blindé afin d'empêcher les radiations et les transmissions d'ondes électromagnétiques. De plus, l'impédance de transfert de la couche protégée doit être prise en considération

4. Le câble de contrôle doit employer un câble blindé à paire twistée qui peut minimiser les interférences entre les câbles de transmissions causés par un couplage électromagnétique. Un câble pour ascenseur personnalisé produit avec une technologie avancée complexe dispose d'une distance twistée plus équivalente, permettant une interface plus faible entre les paires de câbles.

5. Le câble de transmission pour signal numérique doit être un câble à paire twistée à double blindage. Différents signaux analogiques doivent être transmis par câbles séparés avec des couches de blindage indépendantes pour minimiser les interférences entre les câbles de transmission.

6. Le câble de transmission pour signal numérique à faible tension peut être un câble à paire twisté à double blindage ou un câble à paire twistée simple blindage. Le câble à paire twistée à double blindage est un meilleur choix.

Instruction d'arrangement de câble
1. Le signal analogique et le signal numérique doivent être transmis par des câbles séparés. Ne pas utiliser le même câble pour transmettre 24V/DC et 115/230V/AC

2. Un câble d'alimentation doit être arrangé séparément des autres câble d'ascenseur avec une distance d'intervalle minimum de 500mm et ne doit pas être arrangé en parallèle avec d'autres câbles à une longue distance.

3. Si le câble de contrôle et le câble d'alimentation se croisent, ils doivent être arrangés en angle droit. Le câble de terre pour système d'alimentation et celui du système de contrôle doivent être séparés. De plus, la couche de blindage du câble d'alimentation et le câble de contrôle doit être fixé sur le panneau d'installation.

Paramètres principaux
Standard de produit:
Câble d'ascenseur: GB5023.6-2008 (IEC227-6) et CNCA-01C-002: 2007;
Câble vidéo: GB/T14864-1993;
Câble de communication: YD/T322-1984;
Câble optique de communication: YD/T1258-2003
Modèle de câble: TVVBP; TVVBPG; TVVBG-O; TVVBPG-O
Tension: 300/500V
Type de câble: Câble de déplacement pour ascenseur avec unités de communication, vidéo, optique
Température d'opération: -0℃~40℃ (La température du conducteur maximum autorisée est de 70℃)
Niveau de conducteur: Niveau 5
Matériau conducteur: Fil souple en cuivre à étanchéité anaérobie
Matériau isolant: Matériau isolant souple PVC sans plomb de qualité élevée
Couleur de noyau isolant: Diverses couleurs avec numéros imprimés
Matériau et couleur de gaine: Matériau PVC élastique sans plomb et résistant au froid de qualité élevée, gris (ou noir)
Test de combustion: Conforme aux exigences pour un test combustion verticale de câble unique par la norme IEC60332-1.
Résistance DC du conducteur à 20℃: Conforme avec GB/T3956-1997 (IEC228)
Résistance d'isolation à 70℃: Conforme avec GB5023.6-2008(IEC227-6) et CNCA-01C-002: 2007
Test de résistance à la tension du produit fini: 300/500V: 2.0KV(AC)/5min, sans rupture
Spécifications mécaniques du produit fini:
Longueur de suspension libre: ≤80m;
Hauteur de déplacement: ≤160m;
Vitesse nominale: ≤4.0m/s;
Diamètre de pliage libre: ≤700mm;
Diamètre de pliage minimum: 8 fois l'épaisseur du câble;
Essai de flexion: ＞30,000 fois (Aucune rupture de circuit ou court circuit ne se produisent dans l'âme isolée.)
Performances d'environnement sans plomb: La teneur en métaux lourds dans notre câble pour ascenseur personnalisé est totalement conforme au EU RoHS.

Note: Quand la vitesse nominale est de 4.0m/s à 10.0m/s et que la longueur de suspension libre excède 80m, un composant renforcé en fil d'acier galvanisé ou fil de fibre doit être ajouté au câble d'ascenseur personnalisé. Un câble d'ascenseur en fibre optique doit être installé avec des composants renforcés.

Noms relatifs: Câble flexible pour ascenseur, Câble d'alimentation pour ascenseur, Câble gainé pour ascenseur
