Pont roulant manuel monopoutre SL

Demande de devis

À propos de: http://lifting-cranes.com

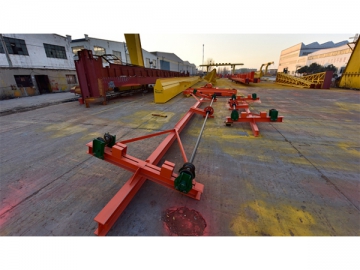

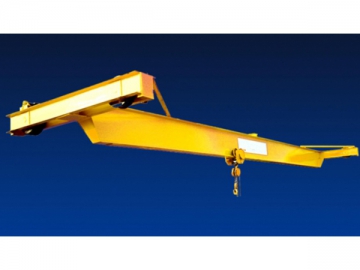

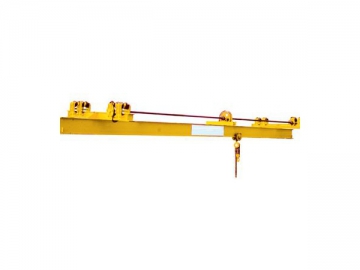

Notre pont-grue monopoutre manuel SL est une grue à charge légère principalement utilisé pour le levage et la manutention de petits matériaux en mines, ports, centrales électriques, entrepôts et ateliers sans courant électrique. Cette grue suspendue est constituée d'une poutre porteuse, d'un bogie d'extrémité et d'un chariot manuel. Le déplacement du pont roulant et du matériel à lever est contrôlé via un dispositif de commande manuelle à chaînes.

En conformité avec la norme de qualité JB / T10381-2002, ce pont roulant manuel utilise un chariot à monorail SDS et un palan à chaîne HS. Comparé à notre grue SLX, il possède une plus grande capacité de levage allant de 1 à 10 t t, une envergure de 5 à 14m et une hauteur sous crochet de 3 à 10 mètres. Si vous le souhaitez, cette grue manuelle peut être personnalisée sur-mesure pour répondre aux besoins de votre activité.

Caractéristiques principales

Capacité de levage (t)		1	2	3	5	10
Hauteur de levage (m)		3~10
Classement		A1 , A2 ( léger )
Vitesse de déplacement (m/min)	Grue	5.2	5.2	5.2	4.3	4.3
	Chariot	5.3	5.9	4.7	4.7	4.2
Largeur roulements		37~51

Fiche technique-Pont roulant manuel monopoutre SL

Capacité de levage (t)	Envergure (m)	Force de traction (kg)			Dimensions principales (mm)							Poids (t)	Pression roues de la grue
		Grue	Chariot	Treuil	K	B	H	Hmpx	A	h	e
1t	5	9.4	6	21	1200	1800	520	10000	145	550	360	0.65	0.65
	6											0.69	0.67
	7									580	380	0.76	0.70
	8											0.87	0.72
	9											0.85	0.73
	10									610	395	0.84	0.76
	11				1600	2200						1.04	0.9
	12											1.09	0.81
	13									650	420	1.35	0.85
	14											1.31	0.86
2t	5	13.4	12	32.5	1200	1800	520		145	720	400	0.70	1.10
	6											0.74	1.13
	7									750	415	0.82	1.17
	8											0.87	1.19
	9									790	440	1.00	1.23
	10											1.06	1.26
	11				1600	2200						1.16	1.29
	12									830	465	1.32	1.33
	13									870	490	1.48	1.38
	14											1.55	1.40
3t	5	19.5	14	34.5	1200	1800	520		145	900	460	0.81	1.61
	6											0.87	1.64
	7									940	485	0.98	1.70
	8											1.05	1.72
	9											1.13	1.76
	10											1.20	1.79
	11				1600	2200				980	510	1.39	1.84
	12											1.46	1.87
	13									1030	540	1.72	1.94
	14											1.80	1.97
5t	5	20	20	37.5	1200	1800	680		150	1210	520	0.96	2.50
	6											1.03	2.57
	7									1250	560	1.19	2.65
	8											1.28	2.70
	9											1.36	2.75
	10									1300	510	1.60	2.81
	11				1600	2200						1.73	2.86
	12									1360	540	1.98	2.95
	13											2.09	2.98
	14											2.21	3.04
10t	5	20	25	40	1800	2600	720		160	1390	555	1.42	4.89
	6											1.49	5.04
	7									1440	585	1.58	5.14
	8											1.77	5.21
	9											1.87	5.29
	10									1490	615	2.9	5.38
	11											2.25	5.44
	12									1550	650	2.38	5.50
	13											2.57	5.60
	14											2.83	5.65
