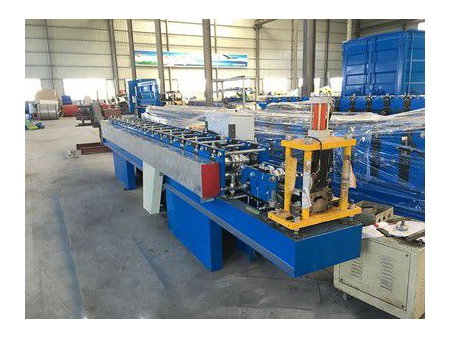

Ligne de profilage pour volet roulant JM75

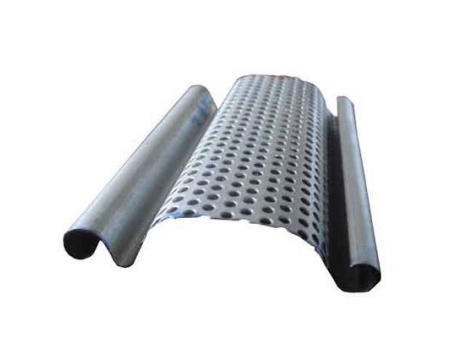

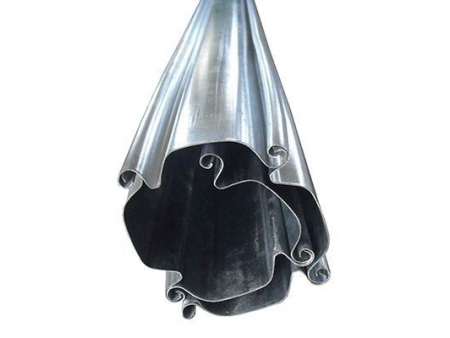

Nos lignes de profilage sont des machines spéciales permettant de travailler la tôle et d’effectuer la production des profils métalliques. La ligne de profilage pour volet roulant JM75 est conçue pour la production de lattes pour volet roulant de porte. Cet équipement peut profiler des matériaux de 0,8-1,2mm d'épaisseur et de 75mm de largeur.
- Exploitation facile, faible coût d'entretien
- Excellente performance, prix compétitif
- Haute qualité avec une vitesse de travail accrue, la vitesse maximale peut atteindre 30m/min.
| Modèle | JM75 |
| Dimensions | 5500*1000*1400mm |
| Puissance du moteur | 4kW |
| Puissance hydraulique | 1.5kW |
| Vitesse de profilage | 8-12m/min |
| Tension | 380V/50HZ/3PH |
| Étapes de profilage | 14 3 étapes pour le remodelage |
| Épaisseur du matériau | 0.8-1.2mm |

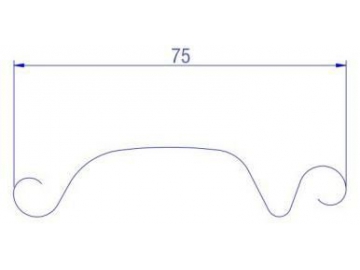

| Largeur effective | 75mm |
| Matériau du rouleau | Acier Gcr15 avec placage au chrome dur sur la surface |
| Matériau de l’outil de coupe | Cr12Mov avec traitement thermique |
| Système de contrôle | Contrôle PLC |
-
-
L'outil de coupe est fabriqué en acier moulé Cr12 et soumis à un traitement thermique HRC58-60 pour une qualité optimale et une durée de vie prolongée.
-
-

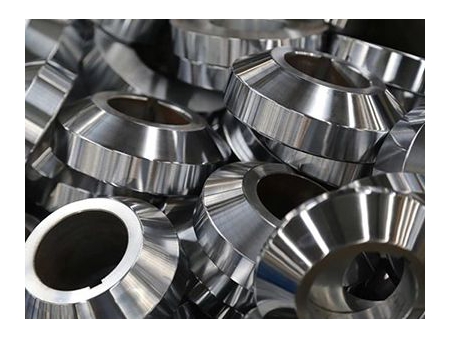

Le rouleau est en acier moule Gcr15 de qualité supérieure, fabriqué par des tours CNC.
Le revêtement au chrome dur est possible pour garantir une longue durée de vie.
Le cadre du châssis est soudé au moyen d'un faisceau H 400#.
-
-

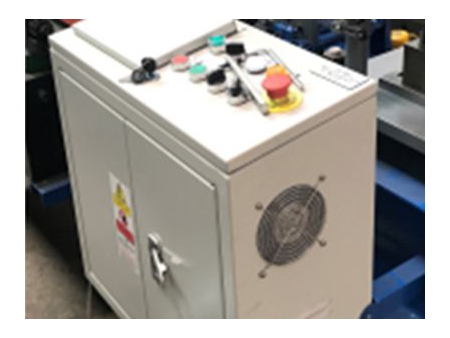

Le système de contrôle PLC peut être sélectionné parmi Schneider, Siemens et Delta.
- Machine principale
- Dérouleur manuel de 3 tonnes
- Couteau de profilage hydraulique
- Système hydraulique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Outils
- Manuel d'utilisation
