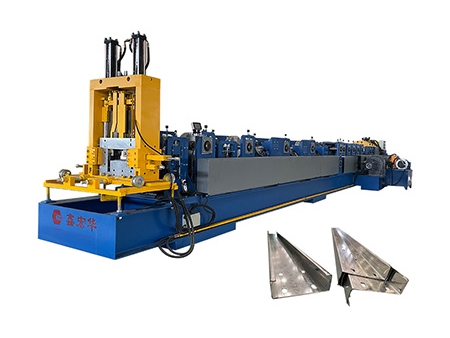

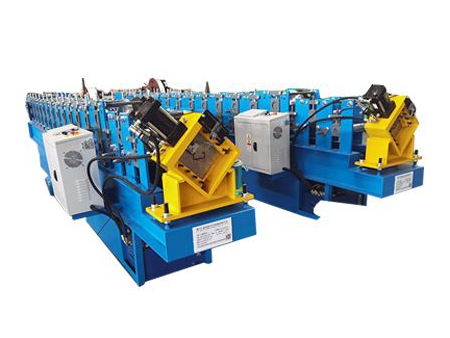

Ligne de profilage pour pannes C / Ligne de profilage à froid C75

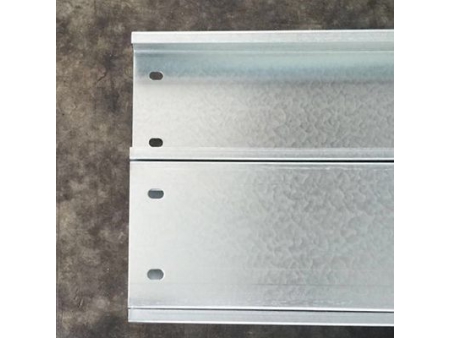

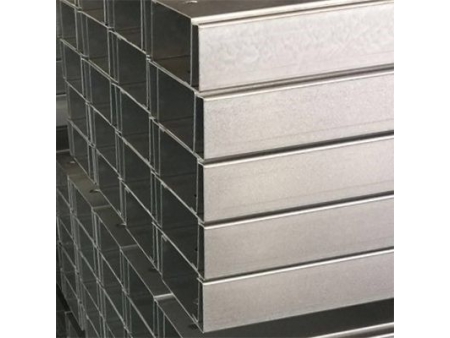

La ligne de profilage pour pannes C75 a été conçue pour le profilage à froid de pannes C de 75 mm de largeur, de profilés de souche et de fermes. Cette profileuse pour pannes est dotée d'une vitesse de production maximale de 30m/min et a la capacité de profiler des matériaux d'une épaisseur de 0,5 mm à 1,2 mm. Elle se caractérise par une fiabilité technique et une sécurité maximisée.
| Modèle | C75 |
| Dimensions | 7000*1600*1600mm |
| Puissance du moteur hydraulique | 5.5kW |
| Étapes de profilage | 13 étapes 3 étapes pour le remodelage |
| Vitesse de profilage | 0-30m/min |
| Tension | 380V/50HZ/3PH |
| Largeur effective | 75mm |
| Hauteur du flanc | 35mm |
| Épaisseur du matériau | 0.5-1.2 mm |
| Système de contrôle | Contrôle par ordinateur PLC |
| Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
| Matériau de l'arbre | Acier 40Cr |
| Matériau du coupeur | Cr12Mov |
-
-

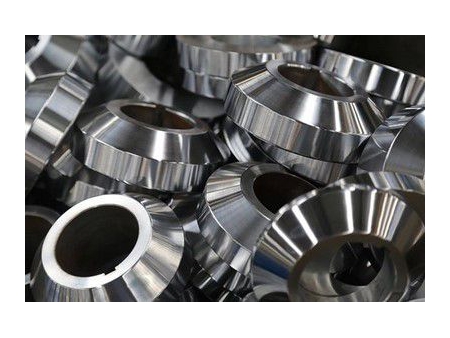

Les rouleaux sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur est disponible en option. Intégrant un rouleau de guidage du matériau d'alimentation, le châssis est en acier soudé de type H 400# pour une durée de vie prolongée.
-
-

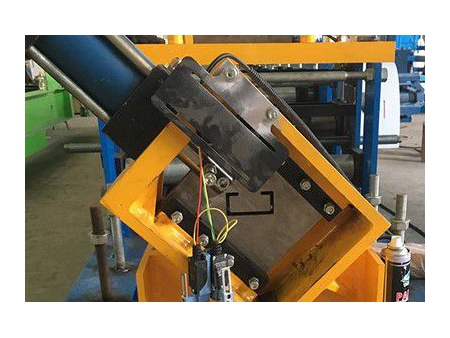

Les couteaux du système de post-coupe hydraulique sont fabriqués en acier Cr12MoV soumis à un traitement thermique.
-
-

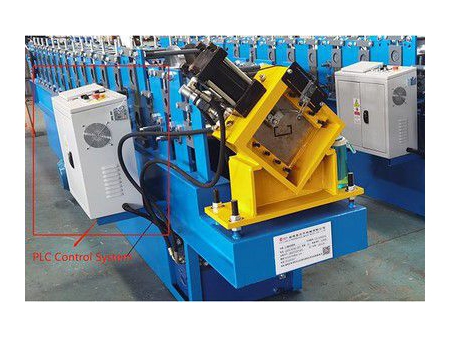

Système de contrôle PLC
- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique
- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe
- Table de sortie
- Manuel d'utilisation
