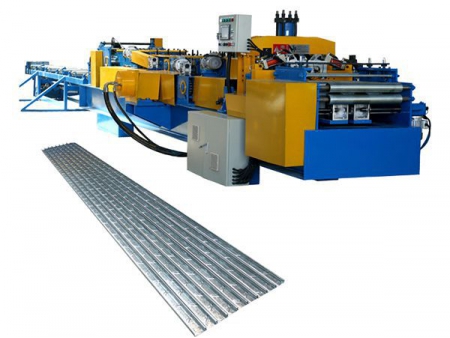

Ligne de profilage pour pannes C (Réglage automatique) C60-250
La ligne de profilage pour pannes C C60-250 est dotée d'un système de réglage automatique de la largeur pour le profilage des pannes d'une largeur de 60 mm à 250 mm. Le temps de changement est inférieur à 1 minute. Les matières premières utilisées sont d'une épaisseur de 1,0 mm à 3,0 mm. En plus de la fiabilité technique et la sécurité de ses lignes de profilage, nous portons aussi une attention particulière à la rapidité avec un maximum de flexibilité.

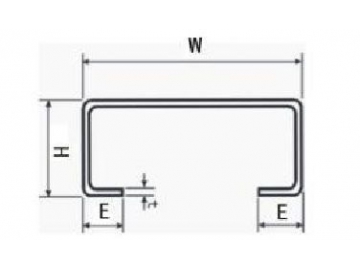

H: 30~70 mm
E: 10, 15 mm

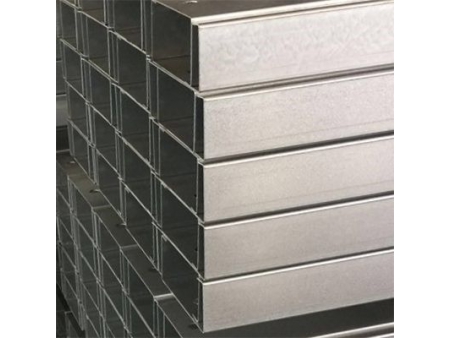

- Possibilité de fabriquer diverses tailles de pannes en C sans changer de rouleau ou d'entretoise.
- Réglage de la largeur entre 60 et 250 mm et changement en 1 minute.
- Système de prédécoupe (post-coupeur en option), sans changer de coupeur pour des tailles variées.

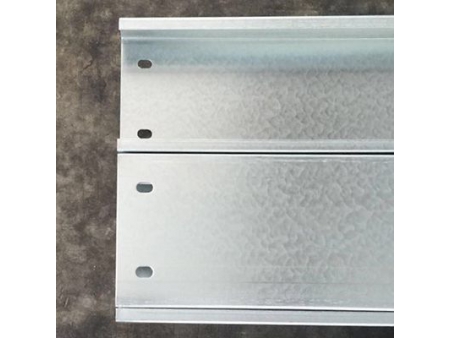

- Perforation en option à n'importe quel endroit de l'âme et de la bride de la panne.
| Modèle | C60-250 |
| Dimensions | 7800*1600*1600mm |
| Puissance du moteur hydraulique | 18.5kW |
| Puissance du moteur pour le réglage de la taille C | 0.37kW*2 0.75kW |
| Puissance du moteur pour le guidage | 0.18kW*2 |
| Puissance du moteur pour ajustement du trou de perforation | 0.18kW*2 |
| Étapes de profilage | 13 étapes 3 étapes pour le remodelage |
| Vitesse de profilage | 8m/min, 16m/min, 25m/min |
| Tension | 380V/50HZ/3Phases |
| Largeur effective | 60-250mm |
| Largeur du matériau | 122-402mm |
| Hauteur du flanc de la panne | 30-75mm |
| Épaisseur du matériau | 1.0-3.0mm |
| Système de contrôle | Contrôle par ordinateur PLC |
| Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
| Matériau de l'arbre | Acier 40Cr |
| Matériau du poinçon | Cr12Mov |
| Matériau du coupeur | Cr12Mov |
-
-

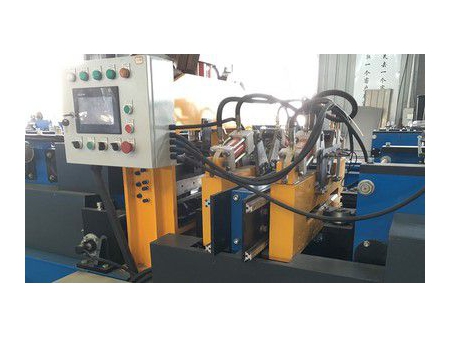

Système de poinçonnage avec 4 cylindres, disponible pour les trous simples et doubles
-
-

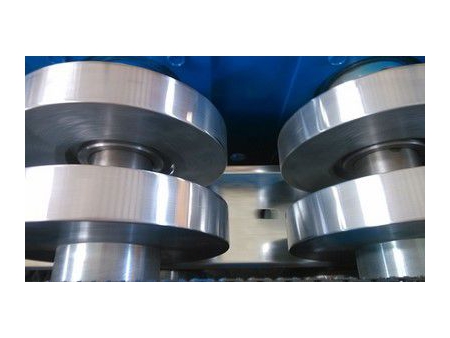

Les rouleaux sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur ou le revêtement en oxyde noir sont disponibles en option. Il intègre un rouleau de guidage du matériau d'alimentation, le châssis est constitué d'acier soudé de type H 400#.
-
-

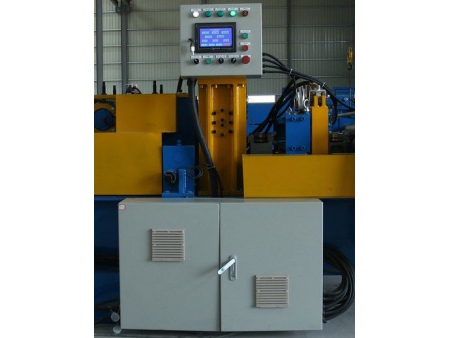

Système de contrôle PLC, spécifiquement adapté au système de poinçonnage automatique des pannes en C.
-
-
Avec le système de pré-coupe et le système de post-coupe, il n'est pas nécessaire de changer de coupeur pour des tailles variées.
-
-

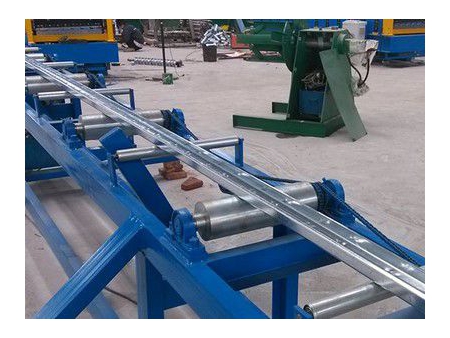

Une table de sortie électrique est disponible en option afin d’accroître la vitesse de production.

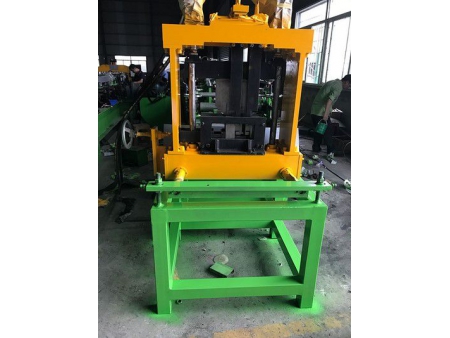

- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique
- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe (possibilité de prévoir un dispositif de post-découpe)
- Table de sortie
