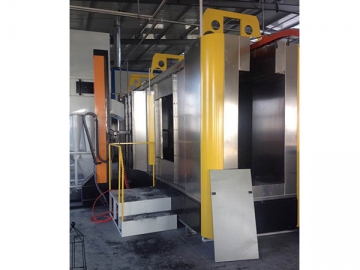

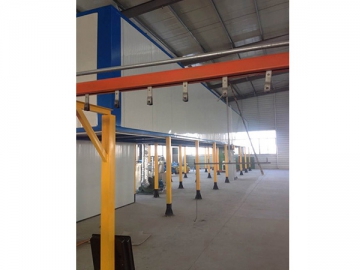

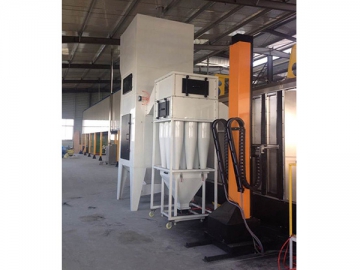

Ligne de revêtement électrostatique (automatique)
La pièce est accrochée sur la chaîne de pulvérisation automatique pour traitement. Le processus de ligne de revêtement électrostatique automatique comprend le chargement de pièces, le prétraitement de type pulvérisation (décapage non compris), le séchage à basse température, le revêtement automatique (revêtement par manipulateur ou réciprocateur), le revêtement manuel, le durcissement à haute température, le refroidissement de la pièce, et le déchargement de la pièce.
Cette ligne de revêtement électrostatique offre une grande capacité de production quotidienne de revêtement de pièces du même genre. Le coût du travail et la consommation d'énergie sont réduits.
La consommation d'énergie est élevée en cas de traitement de petits lots de pièces car toute la ligne de pulvérisation électrostatique permet de traiter une grande quantité de pièce. Notre ligne de revêtement automatique sert à pulvériser plusieurs pièces fixes pour une longue période. Elle dispose également d'un grand espace de plancher.
Notre ligne de revêtement électrostatique peut être personnalisée selon les différentes pièces à usiner. Voici les paramètres de notre ligne de revêtement pour référence.
Paramètres de la ligne de revêtement électrostatique| No. | Nom | Conception de base |
| 1 | Nom du produit | Aluminium |
| 2 | Epaisseur maximale du matériel | ≤1.2mm |
| 3 | Méthode de prétraitement | Prétraitement par immersion |
| 4 | Méthode de pulvérisation en poudre | Automatique Manuel |
| 5 | Taille maximale de la pièce suspendue sur la ligne d'assemblage | L×l×H=6800×200×1900(mm) |
| 6 | Poids maximal de la pièce | ≤70Kg/ crochet (y compris balancier) |
| 7 | Méthode de suspension | Suspension double point (méthode de suspension comme indiquée dans l'agencement) |
| 8 | Chaîne de convoyage à suspension sur la chaîne de montage | Modèle QXG-200, poids suspendu 35kg |
| 9 | Hauteur du film de la ligne d'assemblage | 7200mm /2 pièces |
| 10 | Vitesse de traitement | 0.8m/min |
| 11 | Plage de vitesse de ligne de production | 0 ～ 1.5m/min |
| 12 | Température de durcissement de poudre | 180 ～ 200 ℃ (chauffage GPL) |
| 13 | Durée du revêtement par poudre | 16min-20min (non compris section de rideau d'air) |
| 14 | Source de chauffage du tunnel de séchage | Chauffage GPL |
| 15 | Four de déshydratation | ≤110 ℃ (Chauffage GPL) |
| 16 | Zone | Comme le montre le schéma, la hauteur du faisceau inférieur est supérieure à 5,5 m. |
| 17 | La puissance est fournie par l'utilisateur | AC 220V 60Hz 3φ |
| 18 | L'équipement d'éclairage est fourni par l'utilisateur | AC 110V 60Hz 2φ |
| 19 | Température GPL | 14000Kcal/kg·h |
| 20 | Air comprimé | 3.3m3/min |
| 21 | Température du prétraitement par immersion | Température ambiante |
