Machine d'essai de compression
Essai de compression

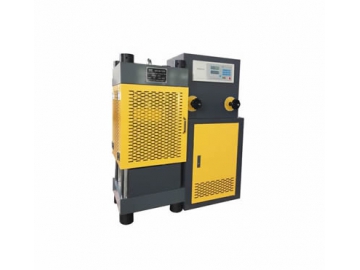

La machine d'essai de compression TBTCTM-1000, 2000N est utilisée pour évaluer la résistance à la compression des matériaux de construction tels que la brique, le mortier de ciment et le béton.
| Capacité max | 1000kN | 2000kN |
| Plage de mesure | 0-1000kN | 0-2000kN |
| Erreur relative | ±1% | ±1% |
| Taille de plateau | 220×280mm | 220×290mm |
| Jeu vertical max. entre plateau | 320mm | 330mm |
| Course de piston max | 40mm | 40mm |
| Diamètre du piston | Ф250mm | Ф250mm |
| Pression nominale de la pompe à huile | 40Mpa | 40Mpa |
| Alimentation | 220V AC, 750W | 220V AC, 750W |
| NO. | Description | Qté |
| 1 | Unité centrale | 1pc |
| 2 | Ecran de contrôle numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |

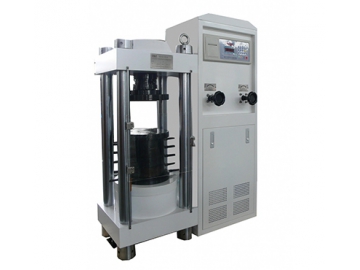

Avec des mâchoires de serrage et un dispositif de mesure appropriés, la machine d'essai de compression TBTCTM-2000S peut être utilisée pour des tests tels que la rupture du béton en traction, en flexion et en test de module d'élasticité statique.
| Capacité max | 2000kN |
| Plage de mesure | 0-2000kN |
| Erreur relative | ±1% |
| Taille de plateau | Ф250mm |
| Jeu vertical max. entre plateau | 320mm |
| Course de piston max | 100mm |
| Diamètre du piston | Ф250mm |
| Pression nominale de la pompe à huile | 40Mpa |
| Alimentation | 220V AC, 750W |
| NO. | Description | Q'ty |
| 1 | Unité centrale | 1pc |
| 2 | Ecran de contrôle numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |

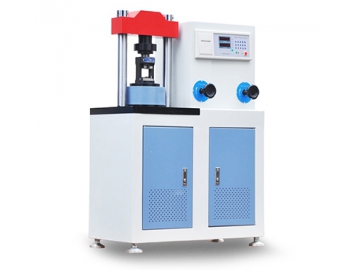

La machine d'essai de compression TBTCTM-100, 300 est utilisée pour tester la résistance à la compression des matériaux de construction tels que la brique, le mortier de ciment et le béton.
| Capacité max | 100kN | 300kN |
| Erreur relative | ±1% | ±1% |
| Dimension des plateaux | Ф125mm | Ф125mm |
| Jeu vertical entre plateaux max. | 180mm | 180mm |
| Course de piston max | 80mm | 80mm |
| Diamètre du piston | Ф125mm | Ф125mm |
| Pression nominale de la pompe à huile | 25Mpa | 25Mpa |
| Alimentation | 220V AC, 750W | 220V AC, 750W |
| NO. | Description | Qté |
| 1 | Unité centrale | 1pc |
| 2 | Ecran de contrôle numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |
| 6 | Gabarit de compression 40 * 40mm | 1pc |

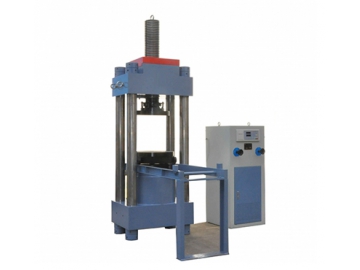

La machine d'essai de compression TBTCTM-5000S est conçue pour mesurer la résistance à la compression des matériaux de construction, les propriétés mécaniques des vérins de levage et la résistance à la compression du métal ou des composants métalliques. Les options de commande PC et de servocommande sont disponibles.
| Capacité max | 5000kN |
| Plage de mesure | 0-5000kN |
| Erreur relative | ±1% |
| Jeu vertical max. entre plateaux | 650mm |
| Course de piston | 80mm |
| Diamètre du piston | Ф420mm |
| NO. | Description | Qté |
| 1 | Unité centrale | 1pc |
| 2 | Ecran de contrôle numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |

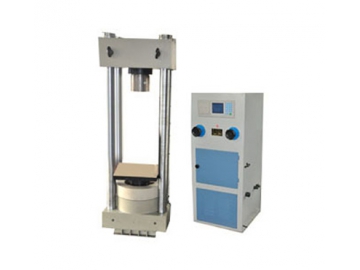

La machine d'essai de compression TBTCTM-12000S est utilisée pour tester la résistance à la compression des matériaux de construction, des vérins de levage et des composants métalliques.
| Capacité max | 12000kN |
| Plage de mesure | 0-12000kN |
| Erreur relative | ±1% |
| Jeu vertical max. entre plateaux | 1500mm |
| Course de piston | 120mm |
| Diamètre du piston | Ф630mm |
| NO. | Description | Qté |
| 1 | Unité centrale | 1pc |
| 2 | Ecran de contrôle numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |

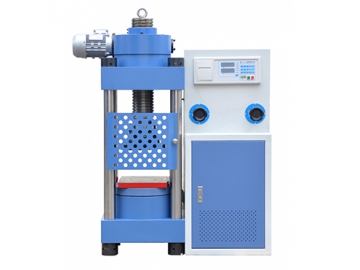

TBTCTM-2000SE, 3000SE sont une machine de compression intégrée.
La machine applique un chargement constant sur l'échantillon entraîné par un système électro-hydraulique, le chargement appliqué est affiché en temps réel numérique, les données sont mesurées par un appareil électronique puis enregistrées et traitées automatiquement, le chargement de pointe sera maintenu et affiché pour éviter une panne électrique.
L'espace de compression vertical est ajusté par vis électrique.
| Capacité max | 2000kN | 3000kN |
| Plage de mesure | 0-2000kN | 0-3000kN |
| Erreur relative | ±1% | ±1% |
| Taille de plateau | 260×320mm | 340×340mm |
| Jeu vertical max. entre plateaux | 300mm | 330mm |
| Course de piston max | 40mm | 40mm |
| Diamètre du piston | Ф250mm | Ф310mm |
| Pression nominale de la pompe à huile | 40Mpa | 40Mpa |
| Alimentation | 220V AC, 750W | 220V AC, 750W |
| NO. | Description | Qté |
| 1 | Ecran de contrôle numérique | 1pc |
| 2 | Défense protectrice | 1set |
| 3 | Micro imprimante | 1pc |
| 4 | Espaceur | 1pc |

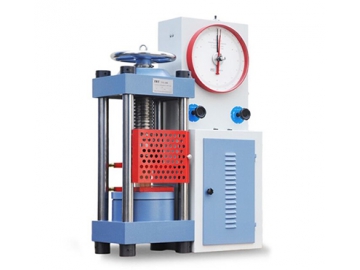

La machine d'essai de compression analogique TBTCTM-1000D, 2000D est conçue pour mesurer la résistance à la compression de matériaux de construction tels que la brique, le mortier de ciment et le béton.
| Capacité max | 1000kN | 2000kN |
| Capacité de mesure | 0-1000kN | 0-2000kN |
| Erreur relative | ±1% | ±1% |
| Taille de plateau | 220×280mm | 220×290mm |
| Jeu vertical max. entre platine | 320mm | 330mm |
| Course de piston max | 40mm | 40mm |
| Diamètre du piston | Ф250mm | Ф250mm |
| Pression nominale de la pompe à huile | 40Mpa | 40Mpa |
| Classement de la force d'essai | 0-500kN, 0-1000kN | 0-800kN, 0-2000kN |
| Alimentation | 220V AC, 750W | 220V AC, 750W |
Conçue avec un affichage numérique, la machine d’essai de compression est utilisée pour évaluer la résistance à la compression des matériaux d’un bâtiment tels que les briques, les mortiers de ciment et les bétons. Conduit avec un système électro-hydraulique, l’équipement d’essai de matériau applique une charge sur les échantillons, ce qui offre un affichage de charge en temps réel. La donnée est mesurée par le dispositif électronique, puis enregistrée et traitée automatiquement. La charge de pointe sera maintenue et affichée pour éviter la panne électrique.
| Modèle | TBTCTM-Y2000 |
| Capacité | 2000KN max. |
| Plage de mesure | 0~2000 |
| Erreur relative | ±1% |
| Taille de plateau de pression | D250*T33mm (ronde) plateau supérieur D250*T40mm (ronde) plateau inférieur |
| Taille de la plaque portante | D200*T50mm *3pcs D200*T77mm *1pc |
| Distance max entre le plateau supérieur et inférieur | 330mm |
| Course de piston | 100mm |
| Alimentation | 220VAC 750W |
| Dimensions | Environ 900×400×1000 (L*W*H) |
| Poids net | Environ 700kg |
