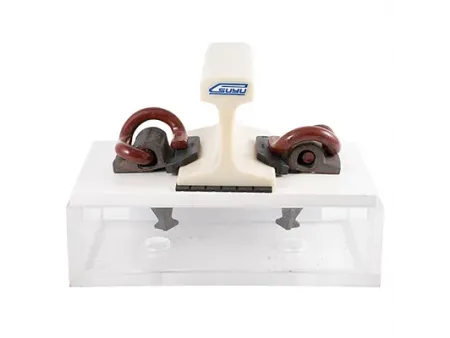

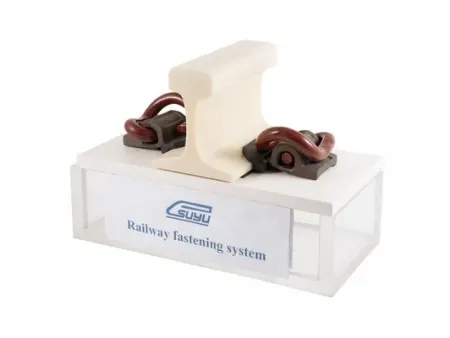

Le système de fixation de rail E-clip est une solution largement adoptée pour sécuriser les voies ferrées, avec des attaches E-clip ainsi que des patins en fer ou des raccords intégrés qui relient les rails aux traverses. Sa conception absorbe et disperse efficacement les vibrations et les forces de choc des opérations ferroviaires, garantissant que les rails restent solidement fixés et empêchant le desserrage ou le mouvement des voies. Adapté aux trains à grande vitesse, aux trains lourds et aux systèmes ferroviaires à grande vitesse, le système E-Clip est connu pour sa fiabilité et ses performances dans divers environnements ferroviaires, y compris ceux à fort trafic et dans des conditions météorologiques extrêmes.

Sa conception simpliste facilite l'installation et la maintenance, ce qui contribue à sa popularité mondiale. En améliorant la stabilité et la sécurité des voies, le système de fixation des rails E-clip prolonge la durée de vie de l'infrastructure ferroviaire et réduit la fréquence des réparations des voies.

Composants de fixation ferroviaire

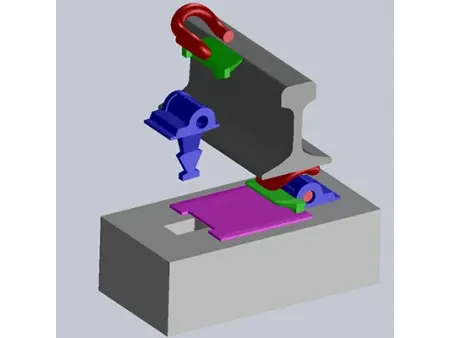

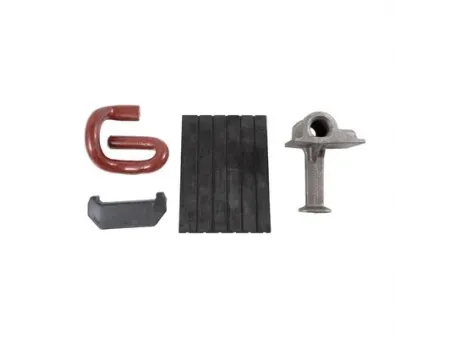

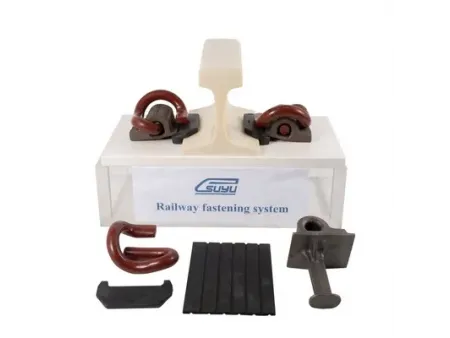

Le système complet de fixation E-clip pour chaque traverse se compose des composants suivants

    1. 4 pièces E-clip
    1. 4 pièces Épaule
    1. 4 pcs Isolant
    1. 2 pcs Coussin de rail
Paramètres techniques
Article inclus Quantité Matériel Taille Remarque

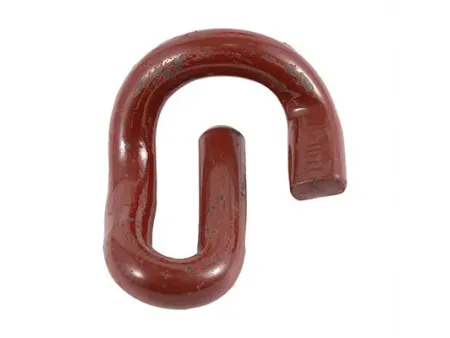

Clip E 4 60Si2MnA, 60Si2CrA Diamètre 16 mm, 18 mm ou 20 mm (E1809, E2006, E2007, E2009, etc. Dureté : 44-48HRC
Cadre de charge : Dia.16mm : 500-700kgf ; Diamètre 18 mm : 750-900 kgf ; Dia.20mm : 1100-1400kgf
Durée de vie en fatigue : 5 millions de cycles sans rupture
Norme : DIN17221, BS970, GB/T1222

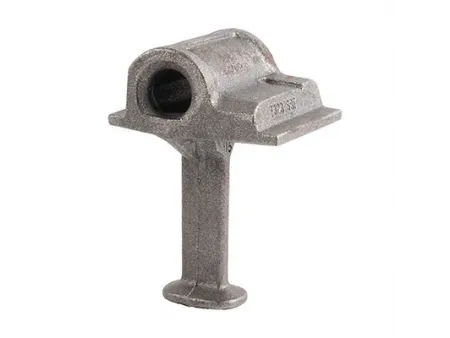

Épaule 4 QT500-7, QT450-10 Pour UIC54, UIC60, 115RE, BS80lbs, BS100lbs, rail de 50 kg, rail de 60 kg, etc. Remarque : La dureté de l'E-clip est de 44-48HRC ; La charge d'orteil pour E-clip est de 500-700kgf (Dia.16mm) ; 750-900kgf (Dia.18mm) ; 1100-1400kgf (Dia.20mm) ; La durée de vie en fatigue de l'E-clip est de 5 millions de cycles sans casser DIN17221, BS970, GB / T1222 E-clip qualifié

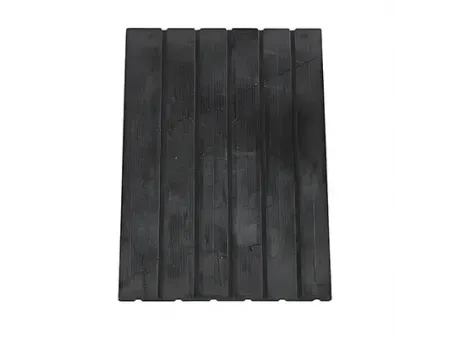

Coussin de rail 2 PEHD, caoutchouc ou EVA

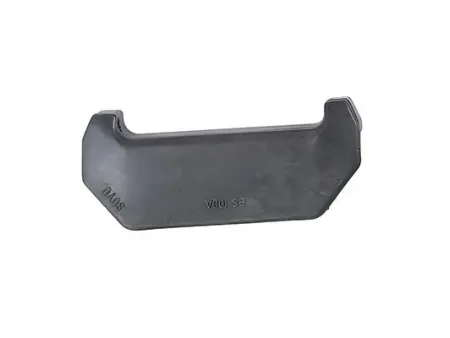

Isolant 4 Nylon 66 renforcé (PA66)
