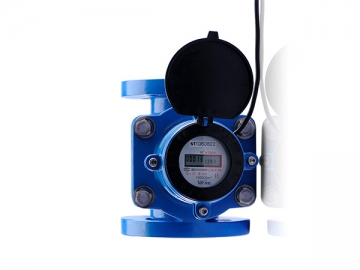

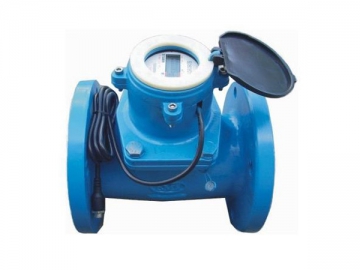

Compteur d'eau froide type Woltmann LXLY
Introduction générale
Notre compteur d'eau froide type Woltmann LXLY est un compteur horizontal de type woltmann conçu pour mesurer les flux massifs d'eau potable froide pour la facturation des recettes dans des applications commerciales ou industrielles et la gestion de zone mesurée de districts (DMA), le suivi des fuites, et l'analyse de la consommation du compteur d'eau froide type Woltmann à hélice axiale.
Le registre électronique et la base mécanique adoptent une structure intégrante plus fiable et plus facile à installer. Le registre électronique est autoalimenté par sa propre batterie interne. Ce compteur d'eau froide est fabriqué selon les normes ISO 4064:2005 et BS 5728.
Caractéristiques et avantages
1. Performance prolongée de faible et haut débit.
2. La gamme de mesure (Q3/Q1) est de 160, la classe de mesure est de classe C.
3. La température de l'eau est de 50 ℃
4. La pression de travail du compteur d'eau froide peut être de 16 bars (la valeur par défaut est de 10 bars)
5. Bouclier robuste; registre électronique
6. Le registre électronique est autoalimenté par une batterie interne, de durée d'utilisation 6 ans.
7. LCD à contraste élevé dans le registre électronique pour un relevé et des icônes d'information faciles.
8. Le registre électronique fournit des données statistiques sur la consommation, les profils, les prix, etc. La transmission de données de trame se fait selon le protocole de BUS de Nous .
9. La protection imperméable à l'eau de notre compteur d'eau froide est IP68.
10. Structure intégrale; installation facile.
11. Gestion unique intelligente de l'eau, avec logiciel AMR pour l'analyse des données et la surveillance en temps réel.
12. Anti-interférence dans le domaine magnétique 1500 gauss.
13. Notre compteur gros calibre type Woltmann est adopte un filtre, ce qui minimise les dommages mécaniques causés par l'obstruction de corps étrangers.
Construction robuste
Le compteur d'eau froide est fabriqué à partir de matériaux de haute qualité pour une résistance maximale à l'usure et à la corrosion. Le corps du compteur et le couvercle sont revêtus de poudre époxy pour la protection environnementale. Les patins et broches courtes sont en carbure de tungstène pour une durée de vie maximale. Tous les matériaux en contact ne présentent pas de danger à la santé humaine.
Relevé du compteur intelligent
Entièrement compatible au dispositif de collecte de données de systèmes de relève de compteurs intelligents de Nous , le compteur d'eau froide peut fournir des informations de gestion encore plus vitales pour faciliter la gestion de distribution efficace, réduire les pertes d'eau résultant de fuites et améliorer le service à la clientèle.
Filtre en ligne
L'utilisation d'un filtre en ligne est recommandée pour protéger le rotor et aider à réduire l'effet de turbulence.
Spécifications techniques de compteur d'eau froide
| Performance LXLY (débit direct) | |||||||||
| Taille du compteur | DN | mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| DN | pouces | 2 | 3 | 4 | 6 | 8 | 10 | 12 | |
| Débit maximum | Q4±2% | m3/h | 31.25 | 78.75 | 125 | 312.5 | 500 | 787.5 | 1250 |
| Débit nominal | Q3±2% | m3/h | 25 | 63 | 100 | 250 | 400 | 630 | 1000 |
| Débit de transition | Q2±2% | m3/h | 0.25 | 0.63 | 1 | 2.5 | 4 | 6.3 | 10 |
| Débit minimum | Q1±5% | m3/h | 0.15 | 0.39 | 0.62 | 1.5 | 2.5 | 3.9 | 6.2 |
| Plage de mesure | Q3/Q1 | H | R160 | R160 | R160 | R160 | R160 | R160 | R160 |
| Enregistrement électronique maximale | | | 99999.9999 | 99999.9999 | 999999.99 | 999999.99 | 999999.99 | 9999999.99 | 9999999.99 |
| Pression de travail maximale | MAP | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| MAP | bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Classes de perte de pression | | | Δp63 (ne dépasse pas 0.063MPa, à tout débit de Q1 à Q3) | ||||||
| Classes de température | MAT | | T30 | T30 | T30 | T30 | T30 | T30 | T30 |
| Température maximale de l'eau (maximal de 2 heures) | | ℃ | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Protection étanche | | | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Dimensions | |||||||||
| Taille du compteur D | DN | mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| DN | pouces | 2 | 3 | 4 | 6 | 8 | 10 | 12 | |
| Longueur du compteur L | | mm | 200 | 200 | 250 | 300 | 350 | 450 | 500 |
| Médiane à la partie inférieure H1 | | mm | 92.5 | 99 | 108 | 136 | 163 | 190 | 222 |
| Médiane à la partie supérieure H2 | | mm | 202.5 | 210 | 211 | 248 | 248 | 335 | 335 |
| Diamètre de la bride D2 | ISO 7005-2 | mm | 165 | 200 | 220 | 285 | 340 | 400 | 455 |
| Diamètre du cercle de perçage D1 | ISO 7005-2 | mm | 125 | 160 | 180 | 240 | 295 | 350 | 400 |
Nous Group est un fournisseur et exportateur célèbre d'instrument de mesure d'énergie en Chine. Nous produisons et fournissons chaque année 10 millions d'unités de compteurs d'électricité différents. Le service OEM ou ODM du compteur d'eau froide peut être fourni en fonction des besoins du client.
