Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, qui a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

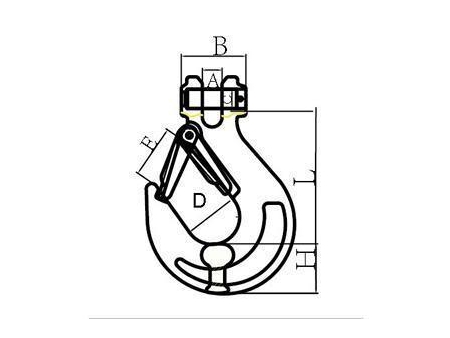

Paramètres (Unité: mm)
| Code | Poids (kg) | Limite de charge de travail (t) | Charge de rupture (t) | A±0.5 | B±1.5 | D±1 | H±1 | L±2 | E±2 |
| 8-SLR012-06 | 0.32 | 1.12 | 4.48 | 8 | 32 | 35 | 23 | 76 | 26 |
| 8-SLR012-7/8 | 0.48 | 2.0 | 8.0 | 9.5 | 37 | 37 | 32.5 | 85.5 | 29 |
| 8-SLR012-10 | 0.95 | 3.15 | 12.6 | 13 | 49 | 46 | 35 | 104 | 39 |
| 8-SLR012-13 | 1.8 | 5.3 | 21.2 | 16.5 | 56.5 | 56 | 42.5 | 128 | 47 |
| 8-SLR012-16 | 3.4 | 8 | 32 | 21.5 | 70.5 | 60 | 54 | 150 | 55 |
| 8-SLR012-20 | 6 | 12.5 | 50 | 24 | 77 | 79 | 58 | 180 | 61 |
| 8-SLR012-22 | 10.4 | 15 | 60 | 27 | 91 | 101 | 62 | 213 | 72 |
| 8-SLR012-26 | 14.5 | 21.2 | 84.8 | 30 | 117 | 115 | 75 | 250 | 85 |
| 8-SLR012-32 | 27.0 | 31.5 | 126 | 35 | 150 | 140 | 88 | 317 | 106 |

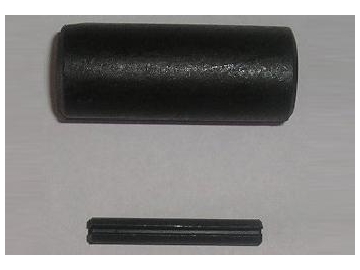

SP-SLR012 - Goupille (Goupille Goupille cylindrique souple)
Paramètres (Unité: mm)
| Code | Taille | Code | Taille |
| SP-SLR012-6 | 6-8 | SP-SLR012-20 | 20-8 |
| SP-SLR012-7/8 | 7/8-8 | SP-SLR012-22 | 22-8 |
| SP-SLR012-10 | 10-8 | SP-SLR012-26 | 26-8 |
| SP-SLR012-13 | 13-8 | SP-SLR012-32 | 32-8 |
| SP-SLR012-16 | 16-8 |
| |

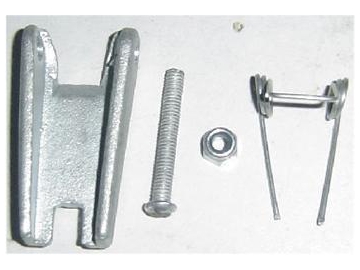

SP-SLR012 - Loquet coulé (Loquet coulé Ressort Ecrou Vis)
Paramètres (Unité: mm)
| Code | Taille | Code | Taille |
| SP-SLR012-6 | 6-8 | SP-SLR012-20 | 20-8 |
| SP-SLR012-7/8 | 7/8-8 | SP-SLR012-22 | 22-8 |
| SP-SLR012-10 | 10-8 | SP-SLR012-26 | 26-8 |
| SP-SLR012-13 | 13-8 | SP-SLR012-32 | 32-8 |
| SP-SLR012-16 | 16-8 |
| |
