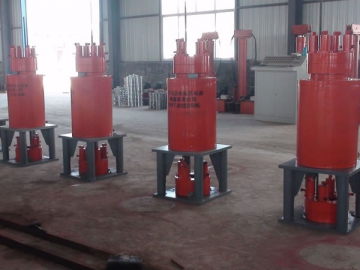

Guoxin propose une sélection de vérins à toron unique et vérins multi-torons qui se divisent en 9 modèles standards de capacité de levage 15t-775t. Le vérin à toron hydraulique peut manipuler des charges lourdes de façon horizontale, verticale et angulaire. Comparé à d'autres équipements de levage de même capacité, notre produit est plus souple et idéal pour des opérations étroites. Nous pouvons concevoir et fabriquer des vérins à toron selon vos besoins.

Ce vérin à toron présente 14 torons. Chaque toron est équipé d'un dispositif de sécurité qui verrouille les torons défaillants.

Ce produit dispose de 4 torons qui peuvent supporter une charge de 60 tonnes. Les torons sont verrouillés mécaniquement au lieu d'hydrauliquement.

Paramètres techniques du vérin à toron

Modèles	GX150	GX450	GX600	GX1050	GX1850	GX2900	GX4100	GX5800	GX7750
Capacité de levage (t)	15	45	60	105	185	290	410	580	775
Course (mm)	500	500	500	500	500	500	500	500	500
Hauteur fermée (mm)	1950	2000	2000	2100	2100	2200	2200	2200	2300
Taille de base (mm)	160	330	330	380	470	560	670	760	870
Poids (kg)	100	500	500	850	1500	3000	3500	4000	4500
Ancrage
Hauteur (mm)	110	160	160	180	210	260	280	280	300
Taille de base (mm)	70	200	200	250	340	400	450	500	550
Poids (kg)	2	40	40	80	150	270	370	450	540
Torons
Nombre de torons multi noyaux de 18mm	1	3	4	7	12	19	27	38	51
Diamètre extérieur (mm)	18	80	90	120	170	210	265	320	360
Poids (kg)	1.75	5.25	7.00	12.25	21.00	33.25	47.25	66.50	89.25

Caractéristiques

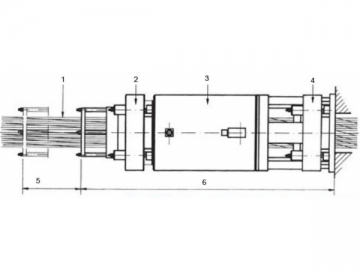

1. Chaque vérin à toron est constitué d'un assemblage d'ancrage sur le fond, un piston hydraulique principal, et un assemblage d'ancrage sur le haut. Le piston hydraulique principal déplace le câble dans le vérin, transférant ainsi automatiquement le support entre les ancrages supérieurs et inférieurs, ce qui soulève ainsi la charge lourde. L'opération d'abaissement du système de levage hydraulique est réalisée grâce au deuxième système hydraulique avec deux assemblages d'ancrage qui fonctionne en conjonction avec le mouvement du piston principal pour abaisser le câble en toute sécurité à travers le vérin.
2. La course standard de chaque vérin à toron peut atteindre 500mm. Lorsque la pression hydraulique est inférieure à 350bar, le vérin peut réaliser une capacité de levage complet.
3. Nos vérins à toron permettent une longue exploitation continue avec un faible risque de défaillance. Tous les vérins sont équipés de valves hydrauliques unidirectionnelles qui assurent qu'ils permettent la maintenance et la rénovation du système d'ancrage sous charge complète. Toutefois, l'entretien sous charge complète est inutile si vous suivez nos instructions.
4. Cevérin hydraulique adopte un ensemble de torons conçus à partir de câbles multiples de 18mm. Le système d'ancrage offre un mode de circulation optimisé et la charge de travail sécuritaire de chaque vérin représente 40% de la résistance à la rupture de chaque toron.
5. Le vérin à toron est relié à la charge par un élément de fixation à l'extrémité libre du toron. L'élément de fixation est similaire à l'ancrage du vérin et peut être échangé.

Applications
Notre vérin à toron offre une solution compacte, économique et hautement contrôlable pour le levage, l'abaissement et le glissement de charges très lourdes.
1. Pont: Montage de selle à câble, travée de pont complète, sections de pont et cadre en béton pour le levage, l'abaissement et le glissement.
2. Toit: Construction du toit de silos à ciment, centres d'exposition, salles de sport, centres commerciaux et hangars d'avions gros porteurs.
3. Structure côtière: Différentes structures y compris les ponts de plate-forme, les cadres de vérins, les systèmes de haubans, etc.
4. Centrale électrique: Levage et abaissement de chaudière, groupe électrogène, turbine et moteur à vapeur
5. Pétrochimie: Installation de réacteur
