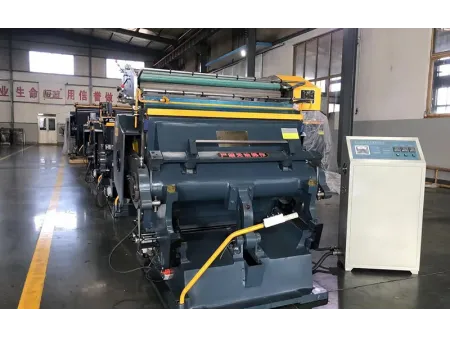

Machine de découpe et de rainurage à platine avec marquage à chaud pour la transformation du carton ondulé

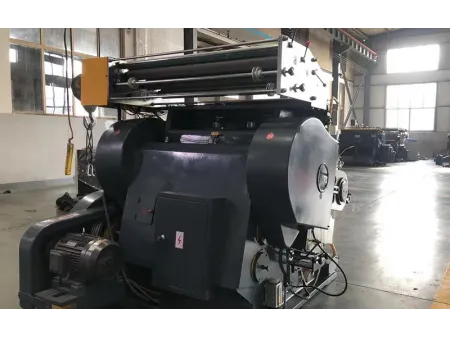

La machine de découpe à clapet avec marquage à chaud est composée d’éléments clés tels que le bâti moteur, le châssis de platine, le système d’entraînement par embrayage et l’unité de commande électrique. La puissance est transmise depuis le moteur via un système de réduction par courroie trapézoïdale jusqu’à la roue motrice. L’embrayage assure un contrôle précis de l’engagement et du freinage de l’arbre d’entraînement. Un système d’engrenages de réduction entraîne ensuite l’arbre principal, provoquant l’ouverture et la fermeture alternées de la platine afin de réaliser le rainurage et la découpe. Le mécanisme fonctionne avec une grande stabilité et une efficacité élevée.

La machine est dotée d’une fonction d’alimentation en trois étapes, avec alimentation de film en marche avant et arrière, ainsi qu’un chauffage contrôlé par ordinateur assurant une répartition uniforme de la température, adaptée à une large gamme d’applications de marquage à chaud et de transformation. Elle est équipée de quatre systèmes de sécurité, dont une sécurité de porte, une barre de sécurité triangulaire, un dispositif de sécurité manuel et une protection photoélectrique, ainsi que de quatre modes de fonctionnement : impression unique, temporisation, continu et mode compteur. Ces fonctions garantissent un fonctionnement sûr, fiable et flexible.

Le système de freinage et d’embrayage intègre un ensemble électromagnétique, offrant une réactivité élevée au freinage et une grande marge de sécurité. Le châssis de platine est conçu avec un système réglable facilitant l’installation et le retrait des formes, améliorant considérablement l’efficacité de production.

Les options de lubrification proposées comprennent la lubrification manuelle, la lubrification centralisée ou la lubrification automatique contrôlée par ordinateur.
