Câble fibre optique duplex
Notre câble fibre optique duplex est un câble blindé à fibre optique fait par l'élaboration de deux câbles blindés mono-conducteur en une gaine externe en forme de 8. De l'intérieur vers l'extérieur, il se compose de fibre optique, conduit flexible en acier inoxydable, Kevlar, tresse en acier inoxydable et gaine ignifuge.
Ce câble blindé présente deux tailles, à savoir 2mm et 3 mm. Selon les spécifications du client, nous pouvons offrir la fibre monomode ou multi-mode.
Caractéristiques du câble fibre optique duplex
1. Ce moyen de transfert de données supérieur offre une remarquable résistance à la traction, résistance globale et protection contre les rongeurs.
2. La gaine est en PVC ignifugé, LSHZ, PE, et PU.
3. La structure unique permet une installation facile.
4. Le câble optique blindé a obtenu les certifications UL et est conforme aux normes RoHS.

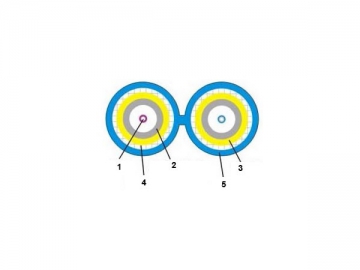

Structure du produit
1. Fibre optique
2. conduit en acier inoxydable
3. Kevlar
4. tressage en acier inoxydable
5. gaine ignifuge
Spécifications du câble fibre optique duplex
| Type de câbles | Φ2.0mm | Φ3.0mm |
| Dimensions (mm) | 4.0±0.2 | 6.0±0.2 |
| Poids (kg/km) | 22 | 35 |
| Diamètre de la fibre (μm) | 250/600 | 250/600/900 |
Propriétés mécaniques du câble fibre optique duplex
| Résistance à la traction (N) | Longue durée | 200 |
| Courte durée | 400 | |
| Résistance à l'écrasement (N/100mm) | Longue durée | 3000 |
| Courte durée | 5000 | |
| Rayon de courbure (MM) | Dynamique | 20×D (D: Diamètre du câble) |
| Statique | 10×D (D: Diamètre du câble) |
Caractéristiques des fibres
| | Monomode | Multimode | |
| 9/125 | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Atténuation maxi des pointes (dB/km) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| Bande passante minimale (MHZ-KM) | -- | ≥400/400 | ≥160/500 |
| Plage de température（℃） | -20°~ 70° | ||
