Filtres duplex

Demande de devis

À propos de: http://filter-manufacture.fr/1-6-duplex-filter.html

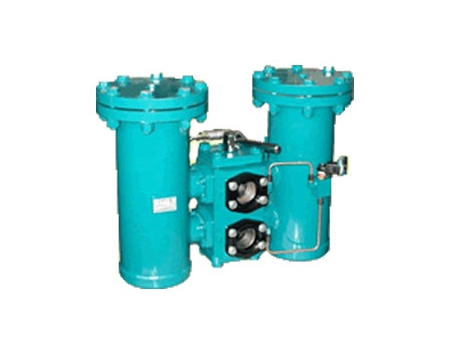

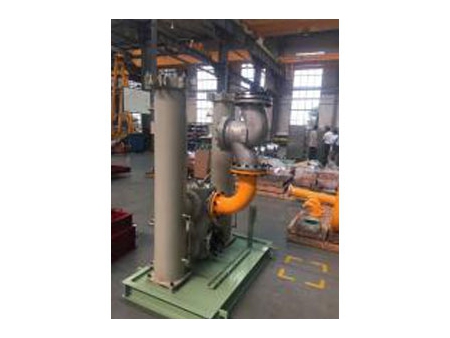

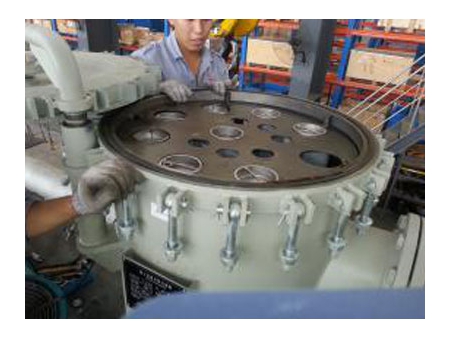

Les filtres duplex Huilong sont généralement conçus pour être fixés dans le pipeline basse pression ou le pipeline de retour d'huile des systèmes hydrauliques. Le carter du filtre et la vanne d'inversion sont conformes à la norme internationale. Le carter du filtre peut être réalisé en acier à la demande du client. La vanne d'inversion est une vanne à boisseau sphérique dotée d’une étanchéité remarquable et d’une fiabilité supérieure.

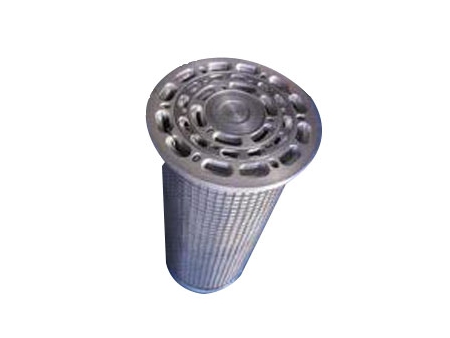

Le filtre duplex intègre un dispositif d'équilibrage de la pression et un indicateur de pression différentielle. Si le colmatage de l'élément filtrant entraîne une augmentation de la chute de pression, l'indicateur va s’activer et envoyer un signal de nettoyage ou de remplacement de l'élément filtrant. L’activation de la vanne de commutation permet à la chambre de filtre sale d’être désactivée et la chambre de filtre propre va être mise en service de façon simultanée. Ce qui permet le remplacement de l'élément de filtre contaminé sans que le système ne s'arrête. Si l’élément filtrant n’est pas remplacé au moment opportun, la soupape de dérivation du filtre va s’ouvrir automatiquement pour protéger le système hydraulique.

Caractéristiques

Les filtres duplex de séries LYPL/LYPS/LYPD doivent être montés dans une canalisation basse pression ou dans des circuits de retour de systèmes hydrauliques. Ils permettent la séparation des particules solides des fluides hydrauliques retournant vers le réservoir.

Spécifications techniques

Pression de service: max. 16 bar
Température de fonctionnement: -25 ℃ ~ 120 ℃
Pression de réglage de l'indicateur de colmatage: 2 bar
Pression de fissuration de la soupape de dérivation: 3 bar
Matériau du carter du filtre: acier
Substance de travail: huile minérale, émulsion, eau-glycol, huile hydraulique et ester phosphate (seul le papier imprégné de résine pour l'huile minérale)

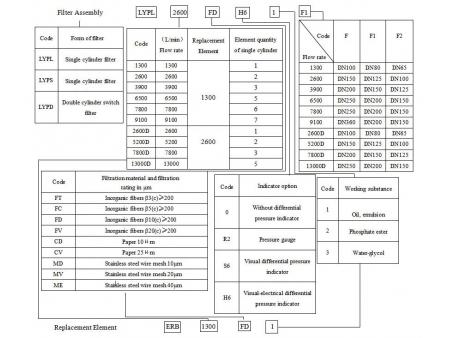

INFORMATIONS DE COMMANDE

3. DÉBIT NOMINAL SOUS CHUTE DE PRESSION DE L’ÉLÉMENT FILTRANT PROPRE

（UNITÉ ： Pa; VISCOSITÉ CINÉMATIQUE ： 30 mm² / s; DENDITÉ 0,86 kg / dm³）

Type de filtre	Carter	Élément filtrant
		FT	FC	FD	FV	CD	CV	MV	ME
LYPL/LYPD1300...	0.18	1.14	0.71	0.52	0.38	0.31	0.24	0.40	0.20
LYPL/LYPD2600...	0.17
LYPL/LYPD3900...	0.18
LYPL/LYPD6500...	0.19
LYPL/LYPD7800...	0.18
LYPL/LYPD9100...	0.26
LYPL/LYPD2600D...	0.49	1.24	0.75	0.54	0.39	0.32	0.26	0.43	0.22
LYPL/LYPD5200D...	0.46
LYPL/LYPD7800D...	0.47
LYPL/LYPD13000D...	0.47

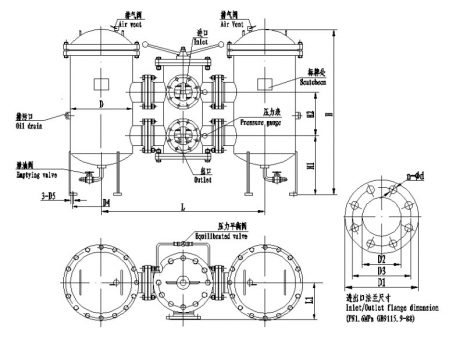

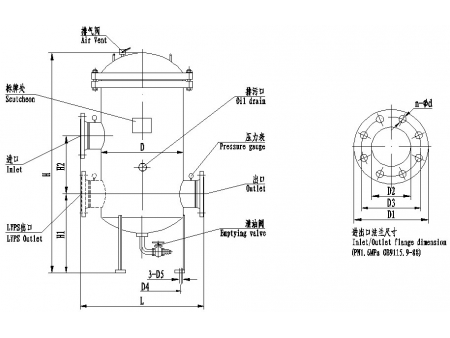

DIMENSIONS

4.1 Séries LYPL/LYPS

Type de filtre	H	H1	H2	L	D	D4	D5
LYPL/LYPS 1300	1200	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 2600/3900	1280	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 6500	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 7800	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 9100	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 2600D	1642	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 5200D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 7800D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 13000D	1942	600	450	746	Φ508	Φ478	Φ23

Flange Dimension	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12

4.2 Série LYPD

Type de filtre	H	H1	H2	L	L1	D	D4	D5
LYPD1300	1200	480	365	900	200	Φ245	Φ215	Φ14
LYPD2600	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD3900	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD6500	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD7800	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD9100	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD2600D	1642	480	365	900	200	Φ245	Φ215	Φ14
LYPD5200D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD7800D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD13000D	1942	600	450	1400	325	Φ508	Φ478	Φ23

Flange Dimension	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12
