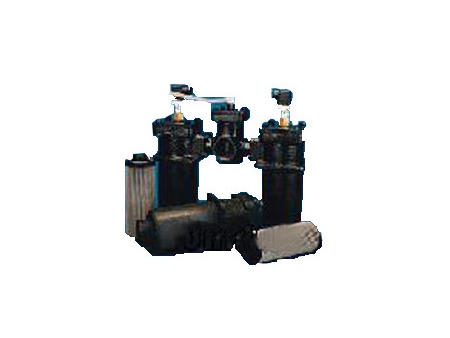

Filtres de retour / Filtres retour

Demande de devis

WebSite: http://filter-manufacture.fr/1-5-return-filters.html

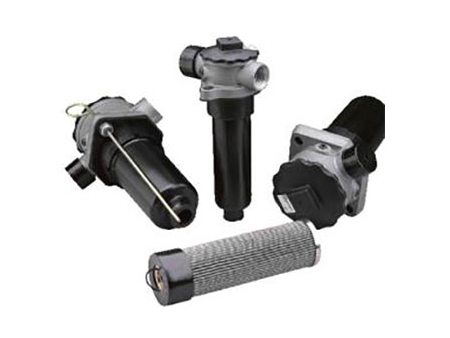

Les filtres de retour sont adéquats pour une filtration fine de l'huile de retour dans les systèmes hydrauliques. Ils sont montés sur le dessus du réservoir et filtrent l’huile avant que celle-ci ne reflue dans le réservoir. Les filtres retour permettent de garder l'huile de retour propre en éliminant les contaminants extérieurs ou la contamination progressive causée par l'usure des composants, notamment les fibres, le laitier, les particules de caoutchouc de l'usure des joints et les particules métalliques de l'usure des pièces.

Caractéristiques

Les filtres de retour peuvent être fixés sur le dessus du réservoir d'huile ou sur la canalisation.
Ils intègrent un indicateur de colmatage et une soupape de dérivation afin d’améliorer la sécurité et la fiabilité du système hydraulique. Lorsque la pression d'entrée du fluide est de 0,35 Mpa, il y aura colmatage de l'élément filtrant, la pulsation du débit ou la basse température du fluide hydraulique. L'indicateur de colmatage va ainsi envoyer un signal notifiant le besoin de nettoyage de l'élément filtrant ou l’amélioration de la température du fluide. Si le nettoyage n’est pas effectué à temps, la vanne de dérivation s’ouvrira automatiquement (pression d’ouverture: 0,4 MPa).
L'élément filtrant en fibre de verre est doté d’un indice de filtration élevé, d’un haut débit, d’une perte de charge minime et d’une grande capacité de rétention de la saleté. Le taux de filtration varie selon le taux de filtration et l'efficacité du système. (Norme ISO: taux de filtration β: 3, 5, 10, 20> 200; efficacité de filtration n ≥ 99,5%)

Spécifications techniques

Débit: 60L/min;
Pression de fonctionnement: 0.7MPa;
Pression d'ouverture de la vanne de dérivation: 0.25MPa;
Indice de filtration: 20um

Spécifications du modèle

Modèle du filtre	Débit nominal（L/min）	Indice de filtration (μm)	Diamètre (mm)	Chute de pression（MPa）		Indicateur de colmatage		Poids （Kg）	Modèle d'élément filtrant
Modèle du filtre	Débit nominal（L/min）	Indice de filtration (μm)	Diamètre (mm)	Initial	Max.	（V）	（A）	Poids （Kg）	Modèle d'élément filtrant
RF-60×*L-	60	1 3 5 10 20 30	20	≦0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	HL0060R*BN/HC
RF-110×*L-	110		20					0.9	HL00110R*BN/HC
RF-160×*L-	160		40					1.1	HL001600R*BN/HC
RF-240×*L-	240		40					1.8	HL00240R*BN/HC
RF-330×*L-	330		50					2.3	HL00330R*BN/HC
RF-500×*L-	500		50					3.2	HL00500R*BN/HC
RF-660×*L-	660		80					4.1	HL00660R*BN/HC
RF-850×*L-	850		80					13	HL00850R*BN/HC
RF-950×*L-	950		90					20	HL00950R*BN/HC
RF-1300×*L-	1300		100					41.5	HL001300R*BN/HC

Connexions

Modèle	Dimensions（mm）
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

Dimensions extérieures RF

CHUTE DE PRESSION DE L'ÉLÉMENT (△ P) CONTRE LES COURBES DE DÉBIT
