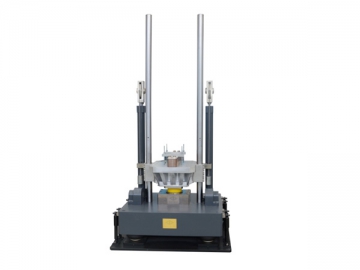

Banc de test au choc hydraulique SY-10
Le banc de test au choc hydraulique SY-10 est idéal pour simuler le choc subi par différents produits dans un environnement pratique. Il vérifie si les produits ont des fonctions fiables et des structures complètes pour faire face au choc.
En tant que testeur de choc, le banc de test au choc hydraulique peut effectuer une série de tests d'impact telle que la vague mi-sinusoïdale classique, la vague en dents de scie après pic, l'onde carrée, etc.
Fonctions et caractéristiques
1. Une combinaison de système de levage hydraulique équilibré et de colonne de guidage multi-rack avec grande marge de force assure une action de levage stable et sans bruit.
2. La table en alliage de fonte aluminium-magnésium est conçue de manière optimale avec une rigidité élevée et un faible encombrement à haute fréquence.
3. Avec une force de freinage importante, le mécanisme de freinage hydraulique intégré peut effectivement éviter le rebond secondaire.
4. Le système de commande à rétroaction à hauteur de levage numérique garantit la reproductibilité du choc.
5. Le banc de test au choc hydraulique adopte une base auto-tampon qui réduit considérablement le choc sur le sol. Notre produit est extrêmement facile à installer car il n’utilise pas de base dédiée.
Caractéristiques principales
| Modèles | ||||||||||||||||||||||||||
| Charge nominale (kg) | 2 | 5 | 25 | 50 | 100 | 200 | 400 | 600 | 1000 | 1500 | ||||||||||||||||
| Taille de table (mm) | 200x200 | 200x200 | 300x350 | 480x500 | 650x800 | 800x960 | 1000 X1000 | 1200 X1200 | 1000 X1000 1200 X1200 | 1000x1200 1200x1200 | ||||||||||||||||
| Forme d'onde du choc | Mi-sinusoïdale | Mi-sinusoïdale | Dents de scie après pic | Mi-sinusoïdale | Dents de scie après pic | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde |
| Accélération du choc (m/s2) | 200-15000 | 200-15000 | 150-1000 | 150-15000 | 150-1000 | 150-6000 | 150-1000 | 300-1000 | 150-6000 | 150-1000 | 300-1000 | 150-3500 | 150-1000 | 300-1000 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 |
| Durée d'impulsion (ms) | 11-0.8 | 18-0.5 | 18-6 | 30-0.8 | 18-6 | 30-1.5 | 18-6 | 12-6 | 30-1.5 | 18-6 | 12-6 | 30-2 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
| Dimension (L×l×H: mm) | 900 x 510 x 2100 | 900x725x 2200 | 900x725x 2200 | 1260 x 960x 2600 | 1370 x 1000 x 2600 | 1560 x 1210 x 2600 | 1600 x 1210 x 2600 | 1620 x 1350 x 2600 | 1750x1500 x 2800 | 1950x1750x 2800 | ||||||||||||||||
| Poids (kg) | 500 | 550 | 850 | 2500 | 3100 | 3800 | 4200 | 5100 | 6000 | 7000 | ||||||||||||||||
| Taille de la source (mm) | 350×300×690 | 630×450×710 | 700X530X780 | |||||||||||||||||||||||
| Volume de la source | 60L | 60L | 45kg/100L | |||||||||||||||||||||||
| Alimentation électrique | 0.3kW | 380V 5060Hz 1.5kW | 380V 50/60Hz 1.5kW | 380V 50/60Hz 2.2kW | ||||||||||||||||||||||
| Norme | GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27 | |||||||||||||||||||||||||
| * Largeur d'impulsion minimale | 0.8ms | |||||||||||||||||||||||||
| ** Largeur d'impulsion minimale | 2ms | |||||||||||||||||||||||||
