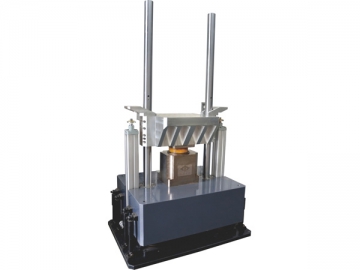

Banc de test au choc pneumatique SY-11
Le banc de test au choc pneumatique SY-11 est un nouveau type d’équipement de test d’impact. Il offre un fonctionnement simple, un entretien commode, et un haut degré d'automatisation. Le testeur est adapté à toutes sortes de tests de chocs tels que la vague classique mi-sinusoïdale, la vague en dents de scie après pic, l’onde carrée, et plus.
Fonctions et caractéristiques
1. Le dispositif de sortie de pression offre une structure simple et une grande fiabilité. Il ne produit aucune pollution, assurant ainsi un environnement propre et sain.
2. Ce banc de test au choc pneumatique peut améliorer considérablement son efficacité d'essai de choc. Sa fréquence de collision maximale atteint 100 fois/min.
3. Il est extrêmement facile de réaliser une grande largeur d'impulsion et un petit test de surcharge.
4. Avec une vélocité aux chocs élevée, le testeur de choc adopté peut se substituer à une table de collision. Il offre une plus grande fiabilité et une meilleure forme d'onde de collision par rapport à la table entraînement de collision hydraulique ou à moteur.
5. Le banc de test au choc pneumatique permet le contrôle de la vélocité de choc en ajustant la pression du gaz. Il est commode d'ajuster la vitesse de collision.
6. Ce produit adopte un système de mesure et de contrôle de choc de série DAQ pour réaliser de multiples modes d'impact optionnel dont le choc manuel, le choc continu, le choc unique, et le choc à intervalle.
Caractéristiques principales
| Modèles | |||||||||||||||||||||||
| Charge nominale (kg) | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | |||||||||||||||
| Taille de table (mm) | 300x300 | 500x500 | 600x600 | 600x800 | 800x1000 | 800x1000 | 1200x1200 1000x1200 | 1200x1200 1000x1200 | |||||||||||||||
| Forme d'onde du choc | Mi-sinusoïdale | Dents de scie après pic | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde | Mi-sinusoïdale | Dents de scie après pic | Trapézoïde |
| Accélération du choc (m/s2) | 30-6000 | 150-1500 | 30-6000 | 150-1500 | 300-1000 | 30-6000 | 150-1500 | 300-1000 | 30-2000 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1000 | 150-500 | 300-500 | 30-1000 | 150-500 | 300-500 |
| Durée d'impulsion (ms) | 40-1 | 11-3 | 40-1.5 | 18-3 | 12-6 | 40-1.5 | 18-6 | 12-6 | 40-3 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
| Dimension (L×l×H: mm) | 900x780x2000 | 1140x880x2120 | 1260 x 880 x 2020 | 1120x1220x2050 | 1450x1600x2450 | 1450x1350x2450 | 1950x1550x2450 | 1950x1550x2450 | |||||||||||||||

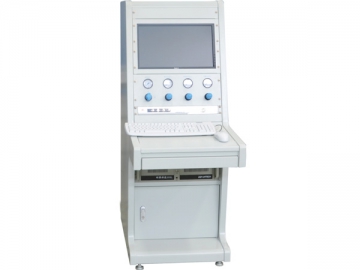

| Taille du cabinet de contrôle (mm) | 545 x 720x1335 | ||||||||||||||||||||||
| Taille du dispositif de pressurisation (mm) | 300 x 300 x 850 | 400 x 400 x 850 | |||||||||||||||||||||
| Poids (kg) | 1500 | 1800 | 2500 | 2600 | 3800 | 3800 | 5200 | 5200 | |||||||||||||||
| Fréquence max d’impact (fois/min) | 120 | 120 | 100 | 80 | 50 | 40 | 30 | 30 | |||||||||||||||
| Norme | GJB150 GJB360 GJB548 GB/T2423 JJG541 MIL-STD-810F EC68-2-27 | ||||||||||||||||||||||
| Remarque | Ce produit peut être personnalisé selon les besoins des utilisateurs. | ||||||||||||||||||||||
