QTZ63 (4015)

Description

Notre grue à flèche relevable QTZ63 (4015) est une grue basculante tournante idéale pour les chantiers à espaces restreints. Grâce à sa hauteur sous crochet de 26,7 mètres (allongée jusqu'à 110,7 mètres avec un ancrage au mur), cette grue à portique est parfaite pour couvrir votre chantier sans prendre trop d'espace. Cette grue à flèche droite relevable est par ailleurs capable de soulever une charge maximal de 6 tonnes. La longueur de flèche de 40 mètres vous garantit également un large rayon fonctionnel.

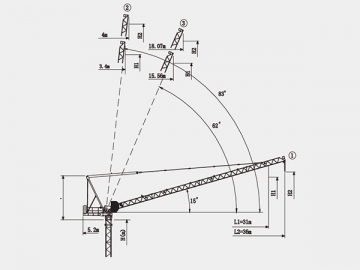

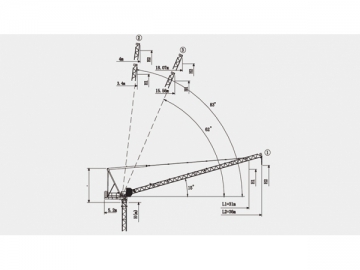

	H
	①	②	③
H1	H 6.5	H 28.6	H 25.5
H2	H 8.5	H 36.4	H 32.5

L1	31m=1 2 3
L2	36m=1 2 3 4

H	Hauteur de tour
①	Angle d'inclinaison minimum
②	Angle d'inclinaison maximum (en service)
③	Angle d'inclinaison maximum (à l'arrêt)

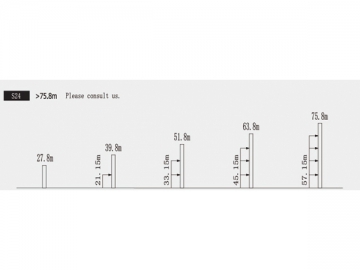

Hauteur sous crochet

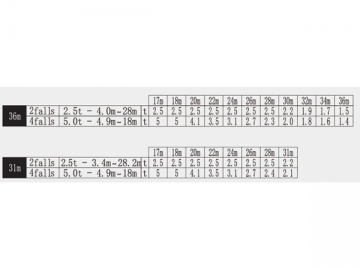

Diagramme de chargement

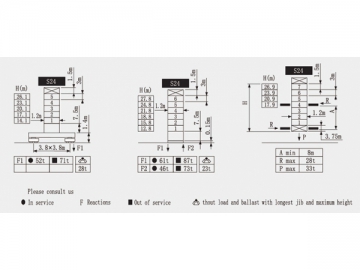

Système d'ancrage au mur

Fiche technique-Grue à flèche relevable QTZ63 (4015)

							Longueur de corde
Levage	33 LVF 1 5	M/min	34,0	51,0	68,0	22 kw	450 m; ou > 450 m (contactez-nous si c'est plus de 450 m)
		t	3,0	2,5	1,75
		M/min	17	25,5	34,0
		t	6,0	5,0	3,5

Levée de flèche	33VFV20	2 min (15-85)	30 kw
Pivotement	RCV95	0~0,8r/min	95Nm
Déplacement	RT324	0~22 m/min	4 × 42kw
Alimentation électrique	380v(± 5%), 50Hz /440V, 60HZ, 63. 5kVA /70.6kVA
