QTZ63 (3615)
Description
Notre grue à flèche relevable QTZ63 (3615) est une grue à portée variable capable de soulever jusqu'à 5 tonnes de matériel. Avec un rayon fonctionnel de 36 mètres, cette grue à volée variable est idéale pour les activités de levage sur chantiers restreints. Pour plus de détails sur cette grue à portique, nous contacter immédiatement.

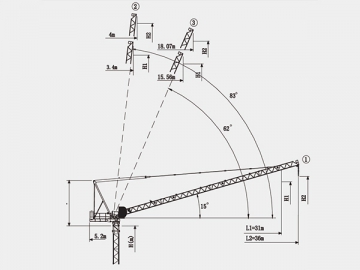

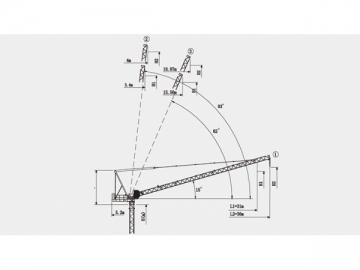

| H | |||
| ① | ② | ③ | |
| H1 | H 6.5 | H 28.6 | H 25.5 |
| H2 | H 8.5 | H 36.4 | H 32.5 |
| L1 | 31m=1 2 3 |
| L2 | 36m=1 2 3 4 |
| H | Hauteur de tour |
| ① | Angle d'inclinaison minimum |
| ② | Angle d'inclinaison maximum (en service) |
| ③ | Angle d'inclinaison maximum (à l'arrêt) |

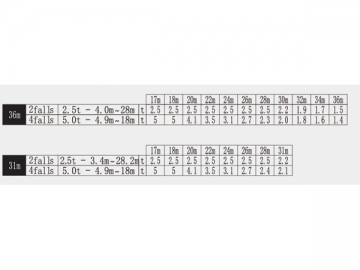

Hauteur sous crochetDiagramme de chargementSystème d'ancrage au mur| Longueur de corde | ||||||||
| Levage | 55LVF25 | M/min | 0~38 | 0~46 | 0~68 | 18,5kw | 360m; ou > 550 m (contactez-nous si c'est plus de 550 m) | |
| t | 2,5 | 1,85 | 1 | |||||
| M/min | 0~19 | 0~22 | 0~34 | |||||
| t | 5 | 3.7 | 2 | |||||
| Levée de flèche | 24LF15B | 1min 40s | 24kw |
| Pivotement | RCV95 | 0~0,8r/min | 95Nm |
| Déplacement | RT324 | 0~25m/min | 2× 5,2kw |
| Alimentation électrique | 380v(± 5%), 50Hz 65kVA | ||
