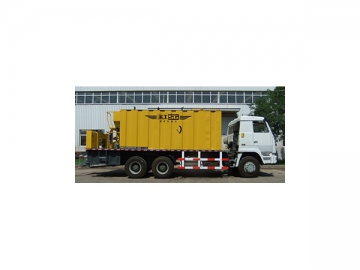

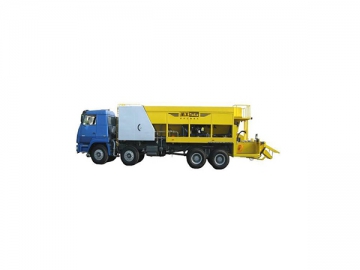

Cet épandeur de liant intelligent dispose d'une unité de fibre additionnelle. L'épandeur de liant à fibre HGY5311TFC est principalement utilisé pour traiter les ornières et imperfections de la route telles que la réduction de résistance de friction, de fissures et d'ornières. Tout cela afin d'améliorer les performances de la route dans le revêtement anti glissement et l'étanchéité à l'eau, l'uniformité et le confort de déplacement. Cet équipement peut largement être utilisé dans la construction de coulis bitumeux, de coulis bitumeux modifié, de liant et de liant à fibre.

Cet équipement est un nouveau type de produit breveté indépendant pour l'entretien routier atteignant les niveaux avancés internationaux. Ce produit est testé et optimisé depuis des années, c'est une machine idéale pour le micro-surfaçage, le coulis bitumeux, et les constructions de micro surfaçage micro fibre.

Profil

Boîte de revêtement

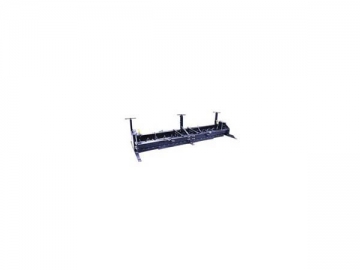

Boîte de revêtement rectangulaire
biaxiale ajustable (largeur de
revêtement de 2.5~4.3m)

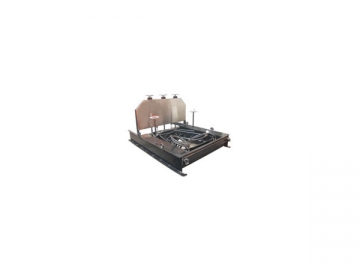

Boîte de revêtement en V pour
réparations d'ornières

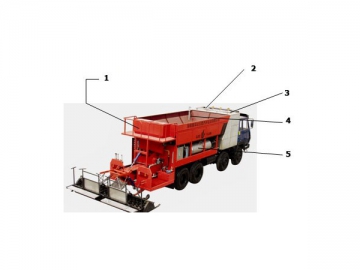

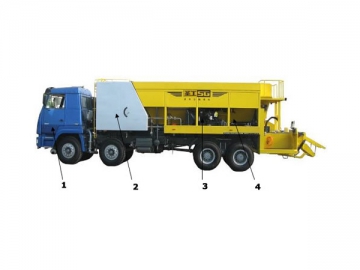

Composants & Structures

Châssis
Châssis conçu spécial
Le châssis SinoTruk Styer 8×4 adopté par notre épandeur de liant à fibre montre une bonne mobilité avec un moteur 290HP et une large capacité de chargement de 31 tonnes.

Boîte à deux vitesses
Le camion reste à une vitesse élevée quand il retourne dans le lieu de stockage et déplace vers un autre lieu de stockage, il change ensuite vers une vitesse plus faible pour la construction. La vitesse de véhicule minimum peut être maintenue à 1km/h, ce qui est assez pour finir à faible vitesse pour une qualité de construction. Ainsi qu'à vitesse élevée pour améliorer l'efficience de fonctionnement.

Système d'alimentation

Le système d'alimentation de matériaux de l'épandeur de liant à fibre consiste en cinq pièces: sous-système d'alimentation d'agrégé, sous-système d'alimentation d'émulsion, sous-système d'alimentation de remplisseurs et sous-système d'alimentation d'additif.

Sous-système d'alimentation d'agrégés
Ce sous-système consiste en un compartiment d'agrégés, un cône de ralentissement, une porte d'alimentation, un convoyeur à bande, un système d'entraînement et un appareil d'alerte de coupure d'alimentation.
1. Le compartiment d'agrégés dispose d'un large volume de 12m³, réduisant la fréquence d'aller retour entre le parc de stockage et l'emplacement de construction, réduisant la capacité de joints transversaux et améliorant l'efficience de fonctionnement et la qualité de construction.
2. Un cône de ralentissement de vibration évite le glissement et le pontage causés par la surcharge et améliore efficacement la stabilité du convoyage des agrégés.
3. Le convoyeur à bande indépendant est facile à être assemblé et démonté. Sa structure est ajustable et il est pratique à gouverner et à entretenir.
4. Une porte d'alimentation ajustable permet un volume d'alimentation pratique pour réguler les conditions de construction variées.
5. Un moteur hydraulique élevé permet un convoyage stable. Un mode de contrôle variable infini permet des opérations pratiques et précises. Un capteur de retour mesurant la vitesse avancée peut contrôler le convoyage précisément.
6. Un appareil d'alerte de coupure d'alimentation précis surveille le convoyage d'agrégés dans la construction de toute une gamme qui est une double assurance du contrôle de qualité de construction.

Sous-système d'alimentation d'émulsion
Ce sous-système contient un réservoir d'émulsion, une pompe d'émulsion, une vanne de contrôle, un tuyau et un système d'entraînement.
1. Le réservoir d'émulsion résistant à la corrosion avec un large volume de 4m³ améliore grandement l'efficience de fonctionnement.
2. La pompe d'émulsion avec un débit stable de la pompe volumétrique rotative dispose d'une efficience élevée. Un détecteur de vitesse avancée est équipé pour réaliser un volume d'émulsion précis. La pompe de chauffage à manchon rencontre les exigences lors de conditions de fonctionnement rudes. La pompe peut aussi pomper l'huile elle-même ce qui permet au carburant une construction pratique.
3. Vanne de contrôle d'air: le siège de contrôle d'air des compagnies étrangères et domestiques offre une garantie élevée du contrôle automatique.
4. Les tuyaux de résistance à la corrosion sont composés d'acier inoxydable qualifiés pour prolonger la durée de vie.
5. Le moteur hydraulique puissant de compagnies étrangères et domestiques permet un convoyage stable? Un contrôle variable infini réalise un contrôle et des opérations précises.

Sous-système d'alimentation à eau
Ce sous-système contient principalement un réservoir d'eau, une pompe à eau, un débitmètre, une vanne de contrôle, un tuyau et un système d'entraînement.
1. Le réservoir d'eau avec un large volume de 4m³ améliore grandement l'efficience de fonctionnement.
2. La pompe à eau centrifuge dispose de performances stables et d'une longue durée de vie.
3. Le débitmètre cible à affichage numérique peut mesurer le débit d'eau précisément et mélanger les matériaux précisément.
4. Le siège d'angle de contrôle d'air importé offre une garantie élevée pour contrôler automatiquement.
5. Les tuyaux résistants à la corrosion sont composés avec de l'acier inoxydable pour une longue durée de vie.
6. Le nettoyeur haute pression et l'appareil de remplissage d'eau pour le revêtement sont équipés pour faciliter le curage et l'entretien et une technologie de construction spéciale.

Sous-système d'alimentation de remplisseurs
Ce système peut fonctionner avec deux types de remplisseurs, ce qui est important pour divers types de conditions de construction. Le malaxeur interne et l'alimentateur en spirale garantissent un volume de décharge de précision.

Sous-système d'alimentation d'additifs
Tous les composants et pièces de l'épandeur de liant sont composés d'acier inoxydable. L'appareil pneumatique dispose d'une structure simple d'affichage et des performances stables. Le rotamètre en verre lit le débit et est facile à opérer.

Système d'alimentation de fibre
Ce système inclut un réservoir rotatif à rouleau de fibre, un appareil de découpe de fibres, un appareil d'alimentation de fibres et un système de contrôle et d'alimentation indépendant.
Les lames de roues de découpe radiale en parallèle vers l'extérieur. La distance entre les deux lames est la longueur de la fibre découpée. Cette structure spéciale avec de faibles dimensions délivre facilement les fibres, mesure précisément la capacité de fibres et uniformise la longueur de fibre. La fibre est coupée et soufflée dans le malaxeur par l'air compressé.

Système de malaxage
Le système de malaxage de l'épandeur de liant adopte une lame en spirale bi axiale pour le mélange et le convoyage avec les caractéristiques de vitesse de rotation élevée, de puissance et de bons effets de battement. La lame d'abrasion élevée assure efficacement une construction efficiente. L'angle de support ajustable à volonté du mixeur améliorer les effets de mélange et rencontre les besoins de constructions sur les routes de différents dévers. Le volume de décharge maximum est de 3,5t/min, ce qui est adéquat pour toutes exigences de construction.

Système de revêtement
1. Le finisseur télescopique automatique s'adapte non seulement à tout type de routes mais régule aussi la cambrure selon les conditions de la route en construction.
2. L'hélice en spirale à double rangée est capable du revêtement et du trempage, avec de bons effets de prévention de boue pour la ségrégation.
3. Le dessous des patins de résistance à l'usure est composé de matériaux d'usure en alliage dur pour prolonger la durée de vie.
4. Le moteur hydraulique puissant de marque domestique ou étrangère effectuer un convoyage stable. La vitesse de rotation et les directions peuvent être gouvernées librement selon les diverses technologies de construction.

Système d'entraînement

Le système d'entraînement de l'épandeur de liant à fibre consiste en un moteur et un système hydraulique.

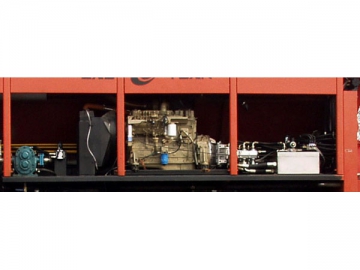

Moteur
Le moteur Cummins refroidi par eau avec une puissance nominale de 110kw/2000rpm est équipé avec un turbocompresseur puissant, de performances stables et de qualité fiable.

Système hydraulique
La pompe hydraulique, le moteur hydraulique, la vanne de contrôle hydraulique sont tous importés, ce qui offre une garantie élevée au système. L'unité de puissance du système est contrôlée par deux groupes de pompe triple qui fournissent une alimentation indépendante au système exécutif respectif et les maintient sans interférences.

Système de contrôle
Le système de contrôle collectif peut contrôler toutes les opérations à la main dans la plate-forme d'opérations. Il est aussi capable de démarrer et d'arrêter facilement les opérations avec un seul interrupteur. Le système PLC de la bande première est appliqué pour permettre au système d'être plus intelligent. Cet équipement dispose d'un système complet d'écrans et d'appareils d'alerte, pratique pour la construction.

Avantages
1. Cet épandeur de liant à fibre est notre produit breveté excédant le niveau de produits similaires sur les marchés internationaux et domestique.
2. Un moteur puissant est appliqué pour revêtir les trous avec de l'asphalte modifié à viscosité élevée.
3. Le large compartiment de stockage de 12m3 pour améliorer l'efficacité de fonctionnement.
4. Le volume de mélange maximum de 3.5t/min correspond à différentes largeurs, épaisseurs et technologies de construction.
5. L'unité d'alimentation de fibre de conception optimisée régule la capacité d'alimentation de fibre précisément et uniformément avec des opérations aisées.
6. Les réservoirs de stockage de fluide et les tuyaux sont tous composés d'acier inoxydable pour prolonger la durée de vie de cet équipement.
7. Les pièces clés sont importées pour garantir la fiabilité et la stabilité.
8. Cet équipement applique un contrôle centralisé à toute la machine, avec une fonction complète d'affichage et d'alerte, une conception humanisée et des opérations aisées.
9. Le châssis est équipé avec une boîte à deux vitesses qui réalise une combinaison parfaite de déplacement à vitesse élevée et une construction à faible vitesse.
10. Le produit optimisé offre une garantie élevée à la qualité de construction et prolonge la durée de vie.
11. Le finisseur dispose d'une apparence élégante.
