Outil de levage externe

Série FZQ

Dispositif de redressement et de levage pour la manipulation de pieux de grand diamètre

Découvrez nos outils de levage externes (série FZQ), des équipements d'ingénierie à haute efficacité conçus pour la manipulation de pieux. Dotés de pinces qui saisissent fermement les parois des pieux tubulaires, ces outils permettent de soulever les pieux dès que le panneau de contrôle indique une prise solide. Avec des capacités de levage maximales allant de 100 t à 1200 t, ces outils hydrauliques assurent un fonctionnement précis et stable, renforçant la sécurité lors du processus de redressement. La personnalisation est disponible pour répondre à vos besoins spécifiques.

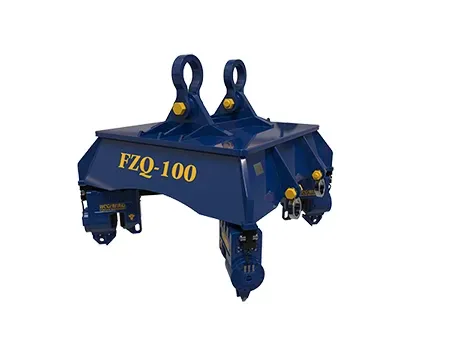

Modèle	FZQ-100
Charge de levage maximale	100 tonnes
Force de serrage maximale	2400 kN
Pression de service maximale	280 bar
Lunette de serrage	1 à 2 mois
Dimensions (L×l×H)	2000×2000×2400 millimètre
Poids	8 tonnes

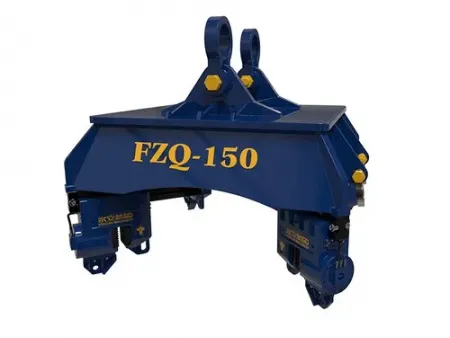

Modèle	FZQ-150
Charge de levage maximale	150 tonnes
Force de serrage maximale	3600 kN
Pression de service maximale	280 bar
Lunette de serrage	1,5 à 2,5 m
Dimensions (L×l×H)	2380×2380×2570 millimètre
Poids	10 tonnes

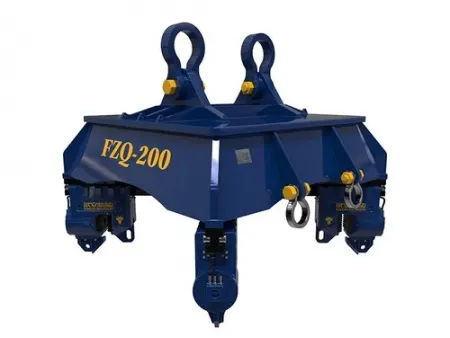

Modèle	FZQ-200
Charge de levage maximale	200 tonnes
Force de serrage maximale	4800 kN
Pression de service maximale	280 bar
Lunette de serrage	1,8 à 3,5 m
Dimensions (L×l×H)	2850×2850×2570 millimètre
Poids	13 tonnes

Modèle	FZQ-300
Charge de levage maximale	300 tonnes
Force de serrage maximale	9600 kN
Pression de service maximale	280 bar
Lunette de serrage	2 à 3,5 m
Dimensions (L×l×H)	3150×3020×2570 millimètre
Poids	16 tonnes

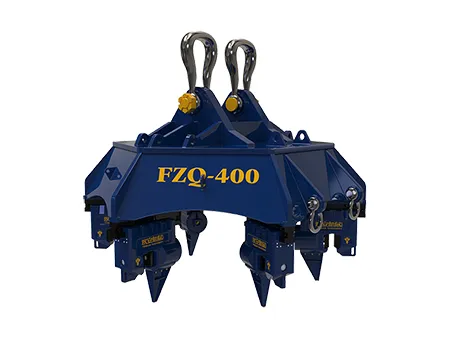

Modèle	FZQ-400
Charge de levage maximale	400 tonnes
Force de serrage maximale	9600 kN
Pression de service maximale	280 bar
Lunette de serrage	2,5 à 3,5 m
Dimensions (L×l×H)	3180×3180×2600 millimètre
Poids	25 tonnes

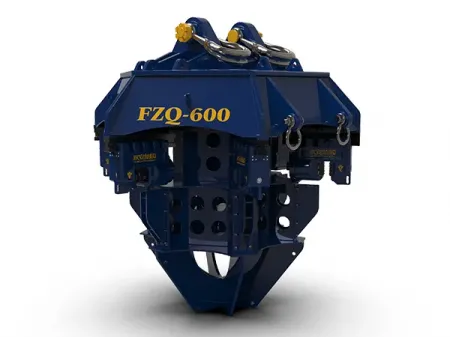

Modèle	FZQ-600
Charge de levage maximale	600 tonnes
Force de serrage maximale	14400 kN
Pression de service maximale	280 bar
Lunette de serrage	2,5 à 4 m
Dimensions (L×l×H)	4500×4000×2600 millimètre
Poids	27 tonnes

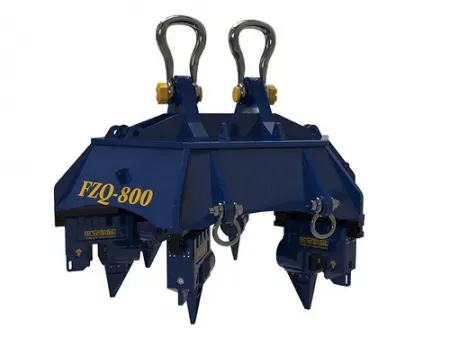

Modèle	FZQ-800
Charge de levage maximale	800 tonnes
Force de serrage maximale	19200 kN
Pression de service maximale	280 bar
Lunette de serrage	3 à 6 mois
Dimensions (L×l×H)	9200×8300×3400 millimètre
Poids	42 tonnes

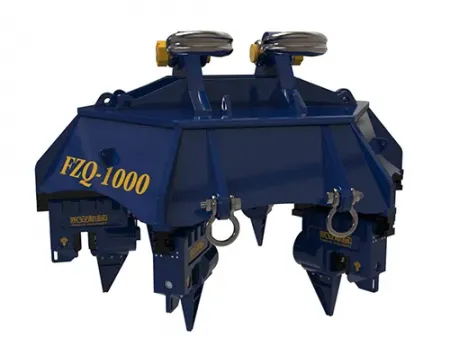

Modèle	FZQ-1000
Charge de levage maximale	1000 tonnes
Force de serrage maximale	25600 kN
Pression de service maximale	280 bar
Lunette de serrage	3 à 10 m
Dimensions (L×l×H)	12400×11500×3500 millimètre
Poids	75 tonnes

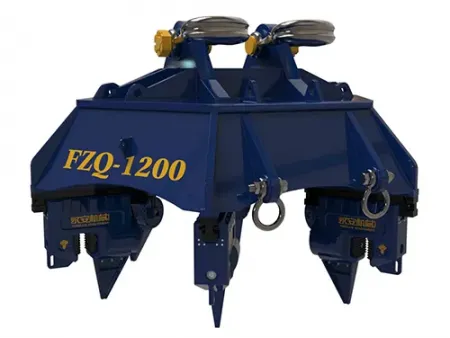

Modèle	FZQ-1200
Charge de levage maximale	1200 tonnes
Force de serrage maximale	32000 kN
Pression de service maximale	280 bar
Lunette de serrage	3 à 12 m
Dimensions (L×l×H)	14500×13100×4000 millimètre
Poids	100 tonnes

Applications

Construction d'infrastructures civiles
Construction de fermes éoliennes offshore

Types de pieux adaptés

Pieux tubulaires en acier
Pieux en béton

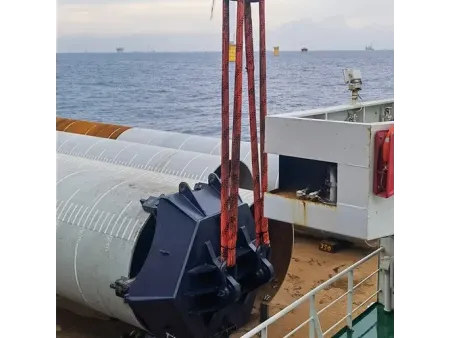

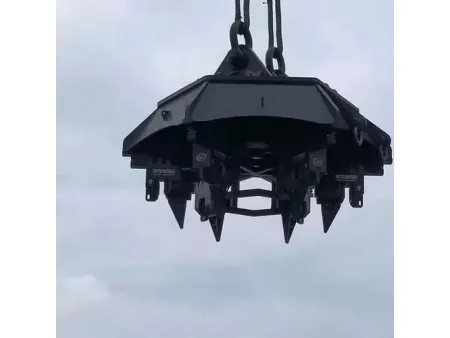

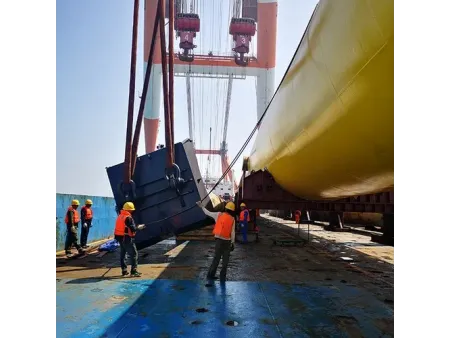

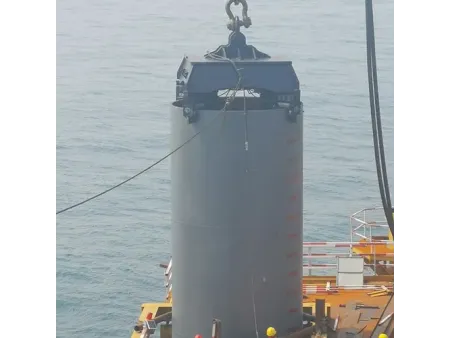

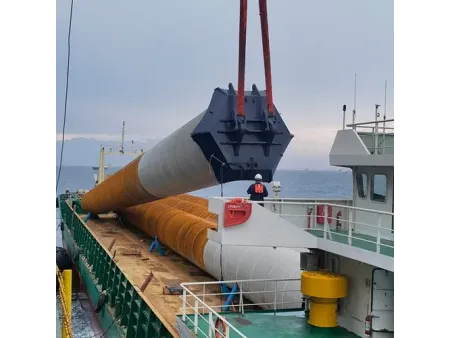

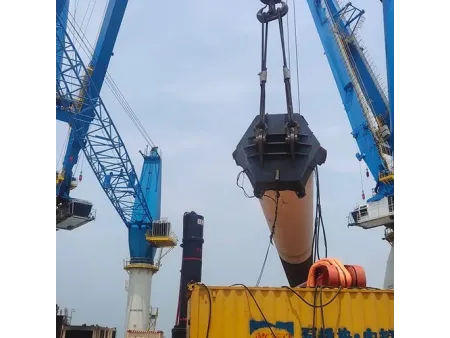

Études de cas associées

Projets de construction utilisant l'outil de redressement de FZQ-200

Projet éolien offshore de Yuedian à Yangjiang, Guangdong

Diamètre: 3.5 m
Épaisseur: 50 mm
Poids: 160 t

Projets de construction utilisant l'outil de redressement de pieux FZQ-300

Projet éolien offshore à Pingtan

Diamètre: 2 m
Épaisseur: 28 mm
Longueur du pieu: 65 m
Poids: 100 t

Projets de construction utilisant l'outil de redressement de pieux FZQ-600

Projet éolien offshore de Yuedian à Yangjiang, Guangdong

Diamètre: 3.2 m
Épaisseur: 55 mm
Poids: 300-420 t

Projet éolien offshore HXOES à Jiangsu

Diamètre: 2.8 m
Épaisseur: 50 mm
Poids: 400 t

Projet de centrale thermique à Qingzhou, Guangdong

Diamètre: 2.8 m
Longueur du pieu: 88 m
Épaisseur: 50 mm
Poids: 237 t

Projet éolien offshore à Yangjiang

Diamètre: 3.5 m
Épaisseur: 55 mm
Longueur du pieu: 60 m
Poids: 252 t

Construction de la zone A de la ferme éolienne offshore de Changle à Fujian

Diamètre: 3.2 m
Épaisseur: 55 mm
Poids: 300-420 t
Application: ferme éolienne offshore
