Câble Ethernet Cat 5
Demande de devis
Câbles réseau en vrac, câble Ethernet haute vitesse, câble Cat 5

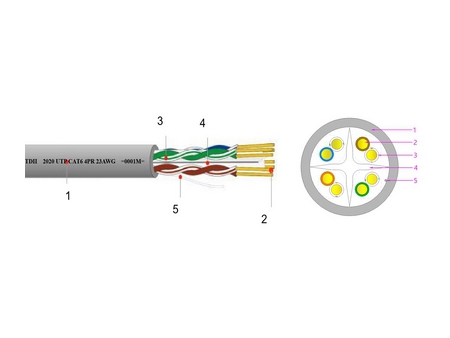

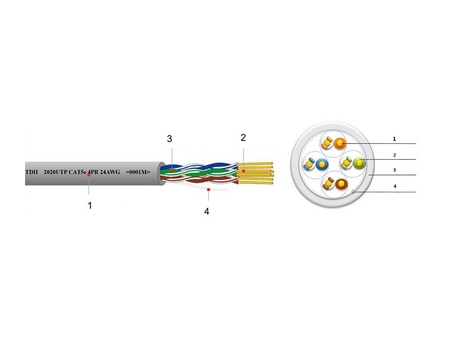

Construction
- 1. Enveloppe;
- 2. Conducteur en cuivre;
- 3. Isolation;
- 4. Ripcord;
Caractéristiques
- Température nominale: 70℃
- Norme: YD/T1019-2013&EIA/TIA 568B.2 & ISO/IEC 11801
- Conducteur: cuivre solide sans oxygène de haute qualité
- La couche isolante colorée en polyéthylène haute densité est certifiée RoHS
- Rip Cord
- La veste ignifuge LSZH (Faible émission de fumée sans halogène) de haute qualité environnementale répond à la certification RoHS
- Emballage: en carton (305 m / carton, taille du carton: 36 cm x 35,5 cm x 21,5 cm)
Structure et dimension du câble
| Conducteur | Paires | 4 |
| Type de conducteur | Cuivre solide sans oxygène | |
| Dia. du conducteur (mm) | 0.50±0.01 (24AWG) | |
| Isolation | Matériau | HDPE |
| Dia. de l’isolation (mm) | 0.9±0.02 | |
| Couleur | WH/BL - BL | |
| WH/OR - OR | ||
| WH/GN - GN | ||
| WH/BR - BR | ||
| Enveloppe | Matériau | PVC |
| Couleur | Gris/Blanc/Bleu/Jaune ou selon votre choix | |
| Diamètre Global (mm) | 5.1±0.3 |
Propriétés physiques
| Temps de travail | -20℃~ 70℃ |
| Température nominale. | 70℃ |
| Charge de traction maximale | 110N |
| Rayon de courbure Min. | 8xOD |
| Grade incombustible | PVC (CMR) |
Application
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- 155Mbps ATM
- 622Mbps ATM
Propriétés électriques
| Résistance DC max. du conducteur à 20 ℃ | Ω/100m | ≤9.50 |
| Déséquilibre de résistance DC. entre les paires à 20 ℃ | % | ≤2 |
| Résistance d'isolement Min. à 20 ℃ DC100V ~ 500V | MΩ.KM | ≥5000 |
| Capacité de travail Max. à 0,8 kHz ou 1 kHz | nF/100m | ≤5.6 |
| Différence de retard entre les paires | ns/100m | ≤45 |
| Fréquence | Impédance | Atténuation (20℃) | RL | NEXT | ELFEXT | PS ELFEXT | Retard de phase | Différence de la phase |
| MHz | Ω | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 100±15 | 4.1 | 18.8 | 53.3 | 53.3 | 49.0 | 552 | 45 |
| 8 | 100±15 | 5.8 | 19.7 | 48.8 | 48.8 | 42.9 | 547 | 45 |
| 10 | 100±15 | 6.5 | 20.0 | 47.3 | 47.3 | 41.0 | 545 | 45 |
| 16 | 100±15 | 8.2 | 20.0 | 44.2 | 44.2 | 36.9 | 543 | 45 |
| 20 | 100±15 | 9.3 | 20.0 | 42.8 | 42.8 | 35.0 | 542 | 45 |
| 25 | 100±15 | 10.4 | 19.3 | 41.3 | 41.3 | 33.0 | 541 | 45 |
| 31.25 | 100±15 | 11.7 | 18.6 | 39.9 | 39.9 | 31.1 | 540 | 45 |
| 62.5 | 100±15 | 17 | 16.5 | 35.4 | 35.4 | 25.1 | 539 | 45 |
| 100 | 100±15 | 22 | 15.1 | 32.3 | 32.3 | 21.0 | 538 | 45 |
