Câble Ethernet Cat 7
Demande de devis
Câbles réseau en vrac, câble Ethernet haute vitesse, câble Cat 7

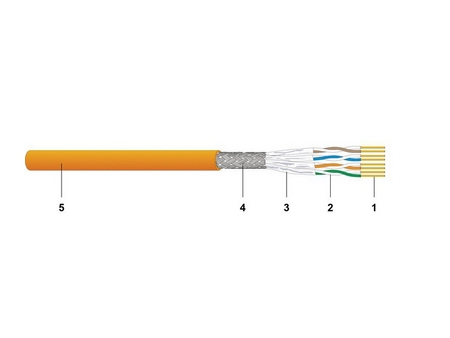

Construction
- 1. Conducteur en cuivre;
- 2. Isolation;
- 3. Aluminium;
- 4. Cuivre étamé;
- 5. Enveloppe;
Caractéristiques
- Température nominale: 70℃
- Norme de référence: YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801
- Conducteur: cuivre solide sans oxygène de haute qualité
- La couche isolante colorée en polyéthylène haute densité est conforme à la certification RoHS
- Rip Cord
- La gaine ignifuge LSZH (Faible émission de fumée sans halogène) de haute qualité environnementale répond à la certification RoHS.
- Emballage: en carton (305 m / carton, taille du carton: 36 cm x 35,5 cm x 21,5 cm)
Structure et dimension du câble
| Conducteur | Paires | 4 |
| Type de conducteur | Cuivre solide sans oxygène | |
| Diamètre du conducteur. (mm) | 0.58±0.02 (23AWG) | |
| Isolation | Matériau | HDPE |
| Diamètre d’isolation (mm) | 1.35±0.05 | |
| Couleur | WH - BL | |
| WH - OR | ||
| WH - GN | ||
| WH - BR | ||
| Squelette croisé | Matériau | HDPE |
| Enveloppe | Matériau | PVC |
| Couleur | Gris/Blanc/Bleu/Jaune | |
| Diamètre Global (mm) | 8.1±0.3 |
Propriétés physiques
| Temps de travail | -20℃~ 70℃ |
| Température nominale. | 70℃ |
| Charge de traction maximale | 110N |
| Rayon de courbure Min. | 8xOD |
| Grade incombustible | CMR |
Application
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- 1000 Base-T
- 1000 Base-TX
- 155Mbps ATM
- 622Mbps ATM
Propriétés électriques
| Résistance DC max. du conducteur à 20 ℃ | Ω/100m | ≤9.50 |
| Déséquilibre de résistance DC. entre les paires à 20 ℃ | % | ≤2 |
| Rigidité diélectrique, DC, 2s | KV | 2.5 |
| Résistance d'isolement Min. à 20 ℃ DC100V ~ 500V | MΩ.KM | ≥5000 |
| Différence de retard entre les paires | ns/100m | ≤45 |
| Fréquence | Atténuation (20) | NEXT | PS NEXT | ELFEXT | PS ELFEXT | Retard de la phase | Différence de la phase |
| MHz | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 3.7 | 78.0 | 75.0 | 78.0 | 75.0 | 552 | 25 |
| 8 | 5.2 | 78.0 | 75.0 | 77.2 | 74.2 | 547 | 25 |
| 10 | 5.9 | 78.0 | 75.0 | 75.3 | 72.3 | 545 | 25 |
| 16 | 7.4 | 78.0 | 75.0 | 71.2 | 68.2 | 543 | 25 |
| 20 | 8.3 | 78.0 | 75.0 | 69.3 | 66.3 | 542 | 25 |
| 25 | 9.3 | 78.0 | 75.0 | 67.3 | 64.3 | 541 | 25 |
| 31.25 | 10.4 | 78.0 | 75.0 | 65.4 | 62.4 | 540 | 25 |
| 62.5 | 14.9 | 75.5 | 72.5 | 59.4 | 56.4 | 539 | 25 |
| 100 | 19.0 | 72.4 | 69.4 | 55.3 | 52.3 | 538 | 25 |
| 200 | 27.5 | 67.9 | 64.9 | 49.3 | 46.3 | 537 | 25 |
| 250 | 31.0 | 66.4 | 63.4 | 47.3 | 44.3 | 536 | 25 |
| 300 | 34.2 | 65.2 | 62.2 | 45.8 | 42.8 | 536 | 25 |
| 400 | 40.0 | 63.4 | 60.4 | 43.3 | 40.3 | 536 | 25 |
| 500 | 45.3 | 61.9 | 58.9 | 41.3 | 38.3 | 536 | 25 |
| 600 | 50.1 | 60.7 | 57.7 | 39.7 | 36.7 | 535 | 25 |
