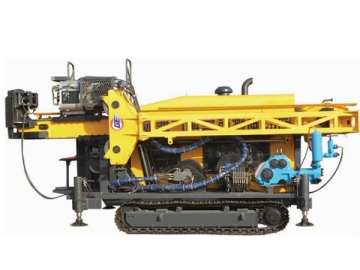

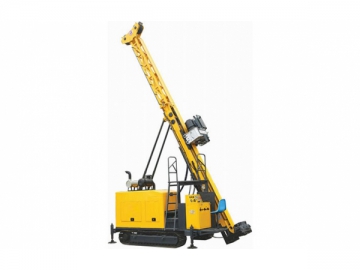

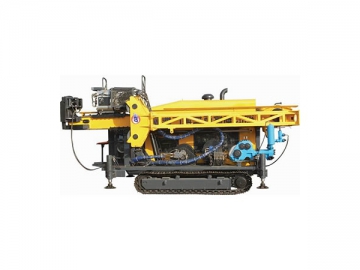

Foreuse carotteuse hydraulique HFDX-5
Demande de devis
HFDX-5
Introduction générale
Le nouvelle foreuse carotteuse hydraulique HFDX-5 adopte une technologie de pointe internationale. La foreuse entièrement hydraulique est facile à utiliser et à entretenir avec des performances supérieures par rapport à la foreuse de carottage traditionnelle. Ce produit réalise des trous de grand diamètre dans des projets d'exploration et de prospection des industries géologiques, métallurgiques, de charbon, pétrolières, minières et de gaz naturel.
| Moteur Diesel | Modèle | Cummins 6 CTA 8.3 -C195 (turbocompressé et refroidi par eau) |
| Cylindrée | 8.3 L (2.19 gallons américains) | |
| Puissance | 145k W (195 HP) | |
| Nominal RPM (réglage par défaut) | 2200 rpm | |
| Capacité de la foreuse | BQ | 1500 m (4920 pieds) |
| NQ | 1300 m( 4264 pieds) | |
| HQ | 1000 m( 3280 pieds) | |
| PQ | 680 m( 2230 pieds) | |
| Tête de forage | Moteur de rotation | Double moteurs hydrauliques - variable et réversible Constructeur: SAUER-DANFOSS |
| RPM | Deux changements / changement continu 0- 1145 RPM | |
| Ratios | 1st 8.776 : 1 2nd 2.716 : 1 | |
| Ouverture supérieure | Côté coulissant avec entraînement hydraulique | |
| Mandrin hydraulique (PQ) | Ouverture hydraulique, disque de serrage à ressort, capacité de rétention axiale type fermé 222 400 N | |
| Couple maximal | 4650 N·m (3427 lbf · ft ) | |
| Diamètre du trou | 121 mm (4.76 pouces) | |
| Capacité de levage maxi de la broche | 150 kN (33720 lbf ) | |
| Puissance maxi d'alimentation | 75 kN (16860 lbf ) |
| Emballage de pompe primaire | Pompe Triplex à cylindrée variable à piston axial pour entraînement de la rotation de la tête de forage, Palan principal, pompe à boue & treuil en ligne | Fabricant: DANFOSS Première pompe: 150 LPM à 28.5 MPa Deuxième pompe: 120 LPM à 25 MPa Troisième pompe: 102 LPM à 25 MPa |
| Réservoir hydraulique | Capacité | 420 L (111 gallons américains) |
| Capacité du treuil principal | Vitesse de levage (fil unique) | 38 - 70 m / min (tambour nu) |
| Force de levage (fil unique) | 77 kN (1731 0 lbf ) | |
| Diamètre du fil en acier | 18 mm (0.71 pouce) | |
| Longueur du fil en acier | 50 m (164 pieds) | |
| Capacité du treuil filaire | Vitesse de levage (fil simple) | 164 m / min (tambour nu) |
| Force de levage (fil simple) | 12 kN (2698 lbf ) (tambour nu) | |
| Diamètre du fil d'acier | 6 mm (0.24 pouce) | |
| Longueur du fil d'acier | 1500 m (4920 pieds) | |
| Mât | Hauteur du mât | 11 m (36 pieds) |
| Angle d'ajustement du mât | 0 °-90 ° | |
| Angle de forage | 45 °-90 ° | |
| Course d'alimentation | 3800 mm (150 pouces) | |
| Course de coulissement | 1500 mm (59 pouces) | |
| Traction d'alimentation | 15000 kg (33075 lb) | |
| Poussée d'alimentation | 7500 kg (16538 lb) | |
| Traction de la tige | 3m or 6m (9.84 pieds 19. 68 pieds) | |
| Pompe à boue | Type | Pompe triplex à piston plongeur à mouvement alternatif |
| Modèle | BW 250 | |
| Course | 100 mm (3.9 pouces) | |
| Volume de sortie | 250, 145, 90, 52 L/ min (66, 38, 24, 14 gallons américains /min) | |
| Pression de décharge | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| Pied du serrage | Portée du serrage | 55.5 - 117.5 mm (2.19 - 4.63 pouces) A travers le trou Ф154 mm (6.06 pouces) |
| Autres | Poids | 13000 Kg (28665 lb) |
| Dimensions de transport ( L× l×H ) | 5600 ×2240 × 2650 mm (220 × 88.2 ×104.3 pouces) | |
| Méthode de transport | Chenilles en acier |
