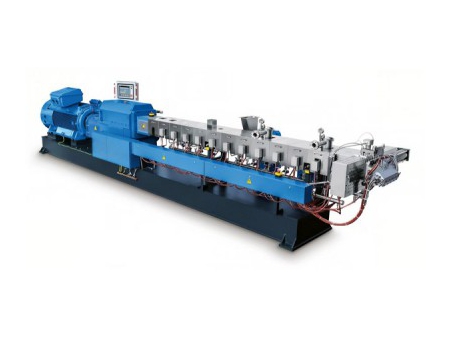

Système de granulation plastique à double vis
Certaines opérations de recyclage et de compoundage exigent un contrôle plus précis pendant la fusion et le mélange. Dans ces cas, un système de granulation à double vis co-rotatives est souvent utilisé. Il permet un traitement fiable des matières broyées et des paillettes plastiques. Il offre également un meilleur contrôle du mélange et du comportement de la matière pendant le traitement.
Ce système de recyclage du plastique est couramment utilisé pour le PP, le PE, l’ABS, le PS, le PA et le PC, y compris les rebroyés et les paillettes issus des processus de recyclage et de modification. Selon les caractéristiques de la matière et les exigences de production, il peut être configuré en ligne de granulation à un seul étage, à double étage ou à triple étage. La principale différence entre ces configurations de granulation réside dans la répartition et l’affectation des unités de vis, et non dans un classement de performance. Les granulés plastiques uniformes produits par la ligne de granulation à double vis peuvent être réutilisés comme matière première pour le moulage par injection, le soufflage de film et l’extrusion de tubes dans les procédés aval de transformation du plastique.
L’ensemble du processus de granulation plastique est réalisé par une seule unité à double vis. Sa configuration compacte est simple à utiliser et ne nécessite pas un grand espace d’installation. Ce système de recyclage du plastique est couramment utilisé pour les plastiques courants, les plastiques techniques et les élastomères thermoplastiques lorsque le comportement de la matière n’est pas très complexe.
Caractéristiques
- Le système de granulation à double vis à un seul étage réduit le coût global des équipements et diminue l’investissement de l’utilisateur. Il présente une configuration compacte qui occupe moins d’espace et évite le recours à des entraînements de vis supplémentaires par étage ou à des unités séparées de contrôle de la température.
- La vis adopte une conception modulaire en blocs, composée de blocs de convoyage, de blocs de malaxage et de disques dentés. La configuration de la vis varie selon la matière traitée. Davantage de blocs de convoyage sont ajoutés pour les matières en poudre, tandis que le nombre de blocs de malaxage peut être réduit pour le traitement des plastiques collants.
- La ligne de granulation à double vis offre une capacité de mélange relativement plus efficace. L’intensité du mélange varie en modifiant l’angle et le nombre des blocs de malaxage. Des angles plus faibles conviennent à une répartition douce des poudres, tandis que des angles plus élevés améliorent la dispersion de base des charges.
Le système de granulation plastique à double vis à double étage peut être configuré en double vis vis unique ou en double vis double vis. Cependant, la configuration double vis vis unique est généralement préférée par la plupart des utilisateurs. Dans un système de granulation à double étage, le premier étage est consacré au mélange et à la plastification, tandis que le second étage assure la stabilisation de la pression et l’extrusion. La ligne de granulation plastique offre un meilleur contrôle de la température et permet également d’éviter un cisaillement excessif. Elle convient aux matières sensibles à la chaleur ainsi qu’aux matières à forte teneur en charges.
Caractéristiques
- Le mélange et l’extrusion avec montée en pression sont assurés par deux machines distinctes. Cela améliore la qualité du mélange et maintient une performance matière stable.
- Un meilleur contrôle thermique réduit le risque de cisaillement excessif pendant le traitement.
- En plus des matières sensibles à la chaleur et fortement chargées, le système à double vis à double étage convient également très bien aux plastiques recyclés à composition complexe, à niveau d’impuretés élevé ou à faible fluidité.
La ligne de granulation plastique à double vis à triple étage se compose d’une extrudeuse à double vis co-rotatives associée à deux extrudeuses à vis unique. Elle est couramment utilisée pour la granulation de matières complexes nécessitant des formulations plus exigeantes.
Caractéristiques
- Elle convient aux plastiques modifiés à forte teneur en charges ou aux formulations complexes difficiles à traiter avec moins d’étages.
- Le procédé à triple étage prend en charge successivement la fusion, l’homogénéisation et le dégazage afin d’assurer une production stable.
- La matière passe par plusieurs étapes d’extrusion, ce qui permet une meilleure plastification et des granulés plus compacts.
| Modèle | |||||
| Diamètre de la vis (mm) | 35 | 50 | 65 | 75 | 95 |
| Vitesse de la vis (tr/min) | 90-600 | 90-600 | 90-600 | 90-600 | 60-400 |
| Puissance (kW) | 37 | 55 | 90 | 160 | 315 |
| Rapport L/D (max.) | 44 | 44 | 44 | 44 | 40 |
| Capacité de production (kg/h) | 40-100 | 100-200 | 200-400 | 300-600 | 1000-1500 |
