Outils diamantés pour forage / Trépan en compact de diamant polycristallin

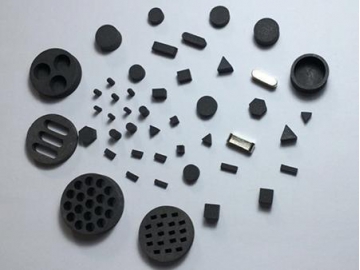

Le compact de diamant polycristallin est un matériau composite très dur composé d'un diamant et d'un substrat en carbure cémenté. Il se caractérise par un diamant résistant à l'usure de grande dureté et un carbure cémenté résistant et ductile. Il est largement appliqué dans les machines-outils, le forage pétrolier, l'exploration géologique et le forage de mines de charbon.
Le diamant polycristallin présente une excellente résistance aux impacts par rapport au diamant monocristallin. Il offre une haute résistance à l'usure, une performance remarquable à l'impact et une excellente résistance à la chaleur. Le diamant polycristallin résistant à la chaleur peut supporter plus de 1180℃ dans une atmosphère non oxydante. La personnalisation des produits est possible selon les exigences des clients, en termes de spécifications, de formes et de performances.

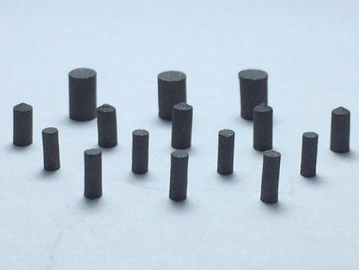

Le polycristallin cylindrique est largement appliqué dans l'exploration géologique, l'exploitation du charbon et du gaz naturel, le forage pétrolier, la protection d'indicateur de trépans. Il garantit un excellent effet de renforcement et de protection.

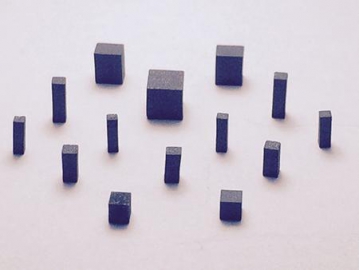

Les polycristallins cubiques et triangulaires sont appliqués dans la protection des jauges pour trépan dans le forage des roches dures. Ils peuvent remplacer le diamant naturel pour un effet économique et durable.

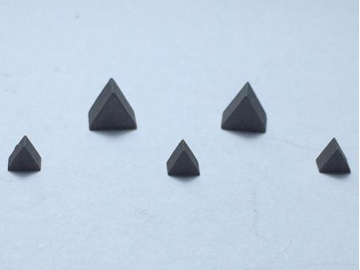

Le polycristallin triangulaire est utilisé comme machine-outil dans le forage des couches de roches tendres, notamment le trépan de performance remarquable pour mine de charbon et de pétrole.
| Polycristallin carré | Polycristallin cylindrique et disque | Polycristallin triangulaire | Polycristallin de forme spéciale |
| □1.5×1.5×4 | Φ2×4.5×120° | △4×2.6 | J3×3×10 |
| □1.5×1.5×5 | Φ1.7×4.5×180° | △6×4.2 | |
| □1.8×1.8×6 | Φ3×5 | ||
| □2.5×2.5×2.5 | Φ10×4 | ||
| □2×2×4 | Φ10×5 | ||
| □2×2×5 | Φ8×3 | ||
| □2×2×6 | Φ6×3 | ||
| □3×4×5 | Φ6×4 | ||
| □5×5×5 | Φ6×5 | ||
| Φ6.35×3.4 |

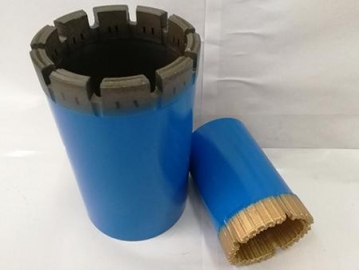

Le trépan diamant imprégné bénéficie d'une vaste gamme d'applications spécialement dans l'industrie de l'exploration géologique. L'intérieur de la matrice du trépan est en diamant artificiel de haute qualité. La matrice du trépan a été soumise au processus d'abrasion continue pour un processus de forage rapide et fiable.
Les paramètres principaux du trépan diamant imprégné incluent la concentration de diamant, la qualité, la taille, la dureté et la forme de la surface de la lèvre. Ces paramètres sont à choisir de façon optimisée en fonction des conditions stratigraphiques.
Plat Adéquat pour des couches de roches de dureté et d'abrasion différentes.
Engrenage façonné Adéquat pour des couches de roches compactes et dures, ce qui augmente l'espace entre l'évacuation des copeaux et le drainage de l'eau. Il présente une grande vitesse de forage.
Mi- rond Adéquat pour des couches de roches très dures et moyennement dures. Le diamant permet une distribution homogène à la surface de la lèvre des trépans, ce qui est approprié pour quelques couches fracturées et lâches.
Conception de décharge par le fond Adéquat pour des couches de roches ayant de la poudre de minerais, notamment la roche sédimentaire et la roche métamorphique, ce qui empêche l'érosion des minerais et améliore le ratio de carottage.
Profil denté Adéquat pour des couches de roches moyennement dures, couches fracturées, couches échelonnées de fractures et couches intactes, ce qui empêche la déformation des trous.
Etagé Adéquat pour des couches de roches moyennement dures, couches fracturées, couches échelonnées de fractures et couches intactes, ce qui empêche la déformation des trous.
Denture oblique Adéquat pour des couches de roches dures, pour une grande vitesse de forage et garantissant une longue durée de service des trépans.

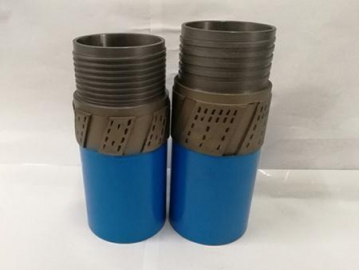

La coquille d'alésage diamant utilisée avec des trépans est principalement appliquée dans la protection de l'indicateur, permettant d'améliorer la stabilité du forage et d'empêcher l'usure excessive des trépans.
Le sabot de tubage est généralement appliqué dans les travaux de forage de trous. Nous livrons des tailles standard différentes ainsi que des sabots pour tiges de forage et tubage.
| Spécifications | Diamètre externe (mm) | Diamètre interne (mm) |
| AW | 59.5 | 48.3 |
| BW | 75.2 | 60.2 |
| NW | 91.8 | 76 |
| HW | 117.4 | 99.8 |
| PW | 143.6 | 123.4 |
| SW | 172.4 | 146.8 |
| 56 | 56 | 47 |
| 76 | 76 | 67 |
| 86 | 86 | 77 |
| 101 | 101 | 88 |
| Nous pouvons personnaliser les produits selon les exigences des clients. | ||
Nous pouvons personnaliser les produits selon les exigences des clients.

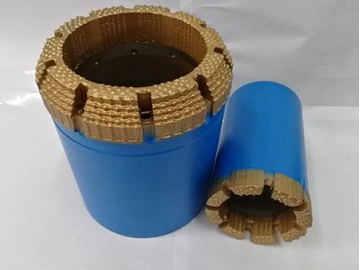

La couronne diamantée peut être utilisée dans tous les tubes de carottage. En changeant le type de diamant, la taille, la qualité, la matrice et la surface de la lèvre, il est possible de satisfaire les exigences de forage et carottage de différentes couches de roche dures et homogènes. La couronne diamantée n'est pas appropriée pour les couches fracturées et lâches.
| Grade | Grossier | Moyen | Fin | Très fin |
| Taille (cailloux/carat) | 15-25 | 25-40 | 40-60 | 60-100 |
| Couche de roche | Moyennement dur | Dur et Moyennement dur | Dur | Dur et très dur |

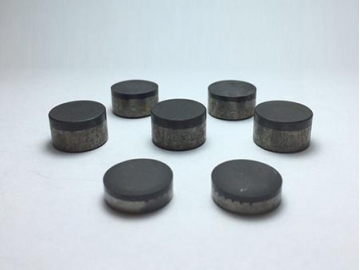

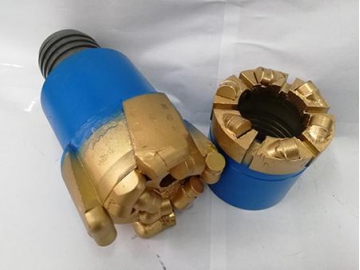

Le trépan en compact de diamant polycristallin de haute qualité présente une matrice et une surface synthétisée par grandes particules de diamant artificiel cylindrique. Ces trépans sont utilisés dans des couches relativement tendres, couches résistantes à l'usure et couches sédimentaires lâches. La distribution des couches peut varier de l'argile tendre, gypse, mica à une couche de sable dure. Le trépan en compact de diamant polycristallin peut être sélectionné en fonction de l'arrangement de l'angle et la densité du compact de diamant polycristallin à la surface de la matrice.
| Type de trépans | Spécifications |
| Trépan face complète | Φ56, Φ66, Φ75, Φ91, Φ110, Φ130, Φ150, Φ171 |
| Carottier | Φ56, Φ59, Φ75, Φ91, Φ110, Φ130, Φ150 |
Remarques: Nous pouvons personnaliser les produits selon les exigences des clients.
