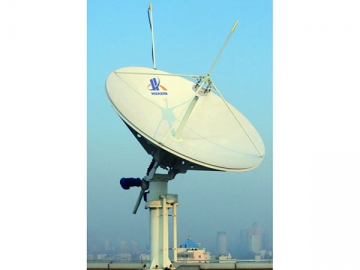

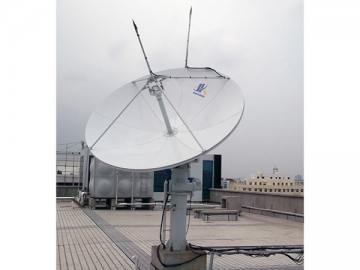

Antenne VSAT mouvement complet 3m
Caractéristiques de l’antenne parabolique
●Conception à double anneau
●Réflecteur principal et secondaire en aluminium de haute précision
●Gain élevé et excellente performance du lobe latéral
●Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
●Excellente performance anticorrosion
●Excellente stabilité
Approbations ou Conformités
●ASIASAT
●APT
●CHINA SATCOM
●SINOSAT
●INTELSAT
●EUTELSAT
Parties principales
●Cornet d'alimentation
●OMT & filtre
●Panneaux
●Plaque de bande
●Moyeu
●Piédestal de poteau King motorisé 2 axes
●Kit de fondation
Options
●Polarisation circulaire
●Polarisation motorisée
●Montage non pénétrant
●Support de l'amplificateur
●Contrôleur et récepteur à balise
●Paratonnerre
Système antigivrage
●Site d'installation, de mise en service et support d'accès au réseau
●Traitement anticorrosion pour la structure en acier
●Personnalisation possible
| ◆ Spécifications R.F | Bande C | Bande Ku | |||
| Réception | Transmission | Réception | Transmission | ||
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 | |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | ||
| 2. Gain typique (dBi) | 39.99 à 3.8GHz | 43.64 à 6.0GHz | 50.01 à 12.5GHz | 50.8 à 14.25GHz | |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 | |
| 4. Largeur de faisceau (-3dB) | 1.645° | 1.081° | 0.519° | 0.474° | |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 ports d'alimentation | |||
| Elévation 10° | 38K | 43K | |||
| Elévation 20° | 31K | 38K | |||
| Elévation 40° | 26K | 34K | |||
| 6. G/T typique à 20°EL | 22.14dB/K(3.8GHz, 30K LNA) | 29.68dB/K(12.5GHz, 70K LNA) | |||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | |||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 | |
| 9. Perte d'insertion d'alimentation | 0.25dB | 0.2dB | 0.25dB | 0.25dB | |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | |||
| 11. Ratio axial (dB) | 1.5dB | 1.0dB | |||
| 12. Isolation de polarisation croisée | |||||
| Sur axe | ≥35dB | ≥35dB | |||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | |||
| ◆ Spécification mécanique | ◆ Spécification environnementale | ||||
| 1. Type d'antenne | Bague de mise au point | 1. Chargement du vent, opérationnel (Maintenir la précision) | 60mph(97km/h) | ||
| 2. Type de lecteur | Motorisé | 2. Chargement du vent, opérationnel (Diminuer la précision) | 65mph(105km/h) | ||
| 3. Déplacement AZ | ±120° | 3. Chargement du vent, survie (Fixé vers le ciel) | 125mph(200km/h) | ||
| 4. Déplacement EL | 5° à 90° | 4. Température ambiante | -40°C à 60°C | ||
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h | ||
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | 0 à 100% | ||
| 7. Segments du réflecteur | 8 | 7. Rayonnement solaire | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | ||
| 8. Type de montage | Piédestal de poteau King (Plaque tournante) | 8. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | ||
| 9. Précision de surface | 0.5mm(R.M.S) | 9. Choc et vibrations | Expédition correcte par voie aérienne, maritime ou routière | ||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | |||||
