Idéal pour soulever et abaisser l'équipement, notre actionneur linéaire U5D est particulièrement conçu pour le mobilier électrique. Ce produit est une version miniature de l'. C'est la solution parfaite lorsque vous avez besoin d'un mouvement simple et sûr avec un contrôle du mouvement précis et fluide. De conception compacte et à glissière, cet actionneur linéaire offre des performances élevées et une durabilité exceptionnelle.

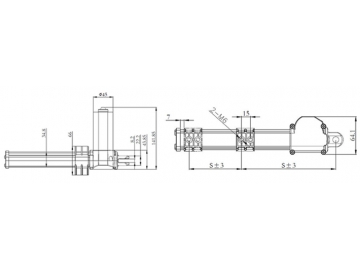

Apparence et tailleDiagramme de courbe

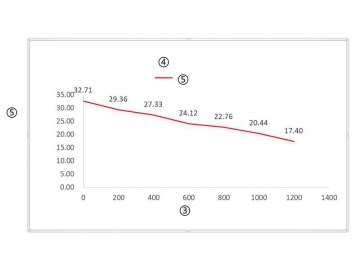

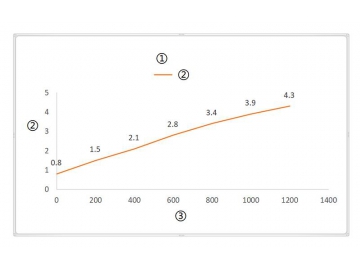

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)
Code des paramètresCode | Charge nominale (N) | Courant nominal (A) | Vitesse nominale (mm/s) | ||
Poussée | Traction | Sans charge (32VDC) | Pleine charge (24VDC) | ||
Moteur court (3800RPM) | |||||
A | 2000 | 1500 | 1.5 | 9.3 | 5.2 |
B | 1000 | 1000 | 1.5 | 26.4 | 10.8 |
Moteur long (3400RPM) | |||||
E | 2500 | 2000 | 2..8 | 9.3 | 5.2 |
F | 2000 | 2000 | 3 | 13.2 | 6.9 |
G | 1500 | 1500 | 4 | 26.4 | 10.8 |
1=12V
2=24V(standard)1=Droit
2=Enroulé
1=0/180°
2=45°
3=90°
4=135°1=Fente 6.2mm, trou Φ6.4mm
2=Fente 6.2mm, trou Φ8mm
3=Fente 6.2mm, trou Φ10mm(standard)
4=Fente 6.2mm, trou Φ10mm,tube Φ8mm
1=0.5m
2=1m
3=1.5m
4=2m
5=3m
6=0.35m
7=0.75m
8=0.8m
9=0.25m1=Plombs étamés
2=01pin (standard)
3=Din 6pin 8=110 terminal
4=Câble Y,01pin mâle, Din 5pin femelle (0.5m)
5=Câble V,01pin mâle, Din 5pin femelle (0.35m)
6=Din 5pin
7=2pin VH-3.96MM
8=110 terminal
9=Câble E, 01pin mâle,01pin femelle,5pin femelle
A= Trois chariots,01pin mâle,01pin female×2,5pin femelle
1=Non (standard)
2=Capteur à effet Hall simple
3=Capteur à effet Hall double
