Armoire de contrôle électrique
- Pétrin vertical
- Machine de découpe avec convoyeur
- Laminoir à 3 rouleaux
- Laminoir pour boulangerie
- Découpeuse rotative
- Dispositif pour séparer la pâte à biscuits
- Machine de transfert d’entrée
- Four tunnel au gaz hybride
- Machine à peler
- Dresseuse - pulvérisation d’huile
- Convoyeur de refroidissement Type ligne droite
- Empileur rotatif
- Convoyeur d’emballage
- Ensacheuse horizontale
200-1000 pièces de biscuits sandwich par minute.

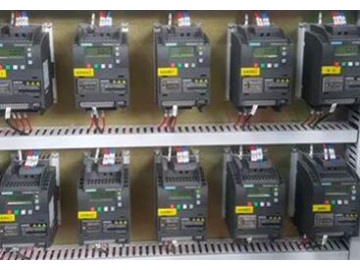

Armoire de contrôle électrique

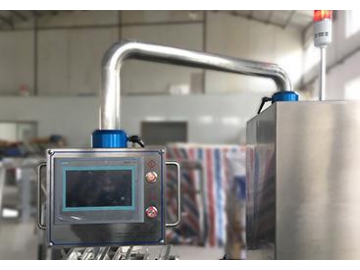

Ecran tactile rotatif
Fourchette de boîte détachable
Le pétrin vertical doté d’une double vitesse et d’un double impulseur offre une capacité de 550KG de pâte.
Le réservoir de mélange de conception optimisée fonctionne parfaitement avec notre produit. Il peut être utilisé pour le convoyage et le stockage, garantissant ainsi une fermentation parfaite de la pâte.
La partie intérieure du réservoir de mélange est en acier inoxydable et la partie extérieure est en peinture PU.
Le réservoir tout entier est en acier inoxydable.

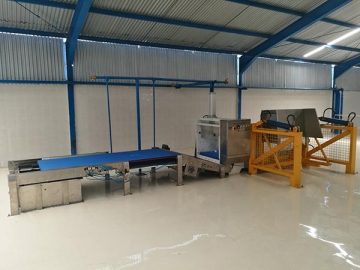

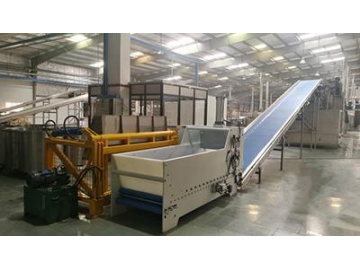

Fonction:Une partie du système d’alimentation de la pâte. Permet un convoyage des pièces de pâte découpées vers le laminoir ou les coupeuses en feuille.

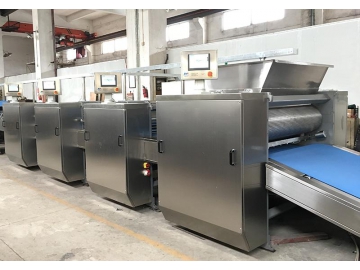

Laminoir à 3 rouleaux
Il est utilisé pour pré-fabriquer les feuilles de pâte.
- Adopte de l’alliage réfrigéré personnalisé de formule exclusive pour la fabrication des rouleaux de grande dureté, aboutissant à une durée de vie prolongée.
- La conception du rouleau lui permet de fabriquer des biscuits très fins, à savoir réaliser des feuilles de pâte uniformes d’épaisseur 0.7mm à 0.8mm.
- Le système de contrôle central fournit une fonction d’exploitation pratique et facile à utiliser. Par conséquent, la machine fonctionne correctement avec des opérations journalières faciles à effectuer par les opérateurs. Cette conception optimisée offre une économie considérable de travail.
- Les fonctions d'appel et de mémoire de menu permettent de faciliter la production future d’un même produit.
- Les machines peuvent être contrôlées de façon flexible par écran tactile ou par boutons.
- Le système d’ajustement de la distance d’écartement du rouleau intègre un levage à vis entrainé par un moteur électrique qui assure une durée de vie prolongée et facilite l’opération des travailleurs, contrairement à la roue excentrique.
- Précision de l’ajustement: 0,01mm.
- Le moteur d’entrainement des rouleaux de jauge est suspendu verticalement afin de fournir une puissance plus efficace, une économie d’énergie ainsi qu’un nettoyage et une maintenance facile.
L’espacement du rouleau est ajustable par un système de levage et d’abaissement, et cela à l’aide de boutons.

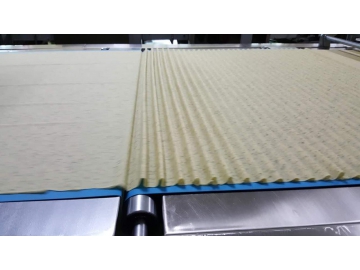

L’épaisseur minimum de la feuille de pâte est de 0,8mm.
La feuille de pâte est lâche, ce qui permet de réduire la déviation du façonnage.
- Levage pneumatique et ajustement par volant.
- La synchronisation électrique automatique pour la calibration de la vitesse de deux rouleaux pendant la fabrication de biscuits imprimés par un motif.
- Le système de contrôle central fournit une fonction d’exploitation pratique et facile à utiliser, y compris la fonction de contrôle de joint et de suivi en amont. Par conséquent, la machine fonctionne correctement avec des opérations journalières faciles à effectuer par les opérateurs. Cette conception optimisée offre une économie considérable de travail.
- Les fonctions d'appel et de mémoire de menu permettent de faciliter la production future d’un même produit.
- Les machines peuvent être contrôlées de façon flexible par écran tactile ou par boutons.
- Le système d’ajustement de la distance d’écartement du rouleau intègre un levage à vis entrainé par un moteur électrique qui assure une durée de vie prolongée et facilite l’opération des travailleurs, contrairement à la roue excentrique.
- Le moteur d’entrainement des rouleaux de jauge est suspendu verticalement afin de fournir une puissance plus efficace, une économie d’énergie ainsi qu’un nettoyage et une maintenance facile.
Le rouleau en cuivre doté d’un double rouleau revêtu de caoutchouc est un moule utilisé sur la machine de façonnage et de découpe.

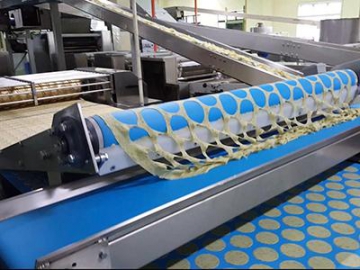

Le système reçoit les débris du convoyeur et transfert la pâte de déchets vers la trémie de l’équipement de façonnage principal à la tête de la ligne (Par exemple le laminoir).
- Pendant la phase de mise en essai ou la phase de préchauffage du four, lorsque le four fonctionne et il n’y a pas de sortie de pièces de pâte, vous devez relever de façon pneumatique la partie arrière pour éviter le chauffage de la bande à maille du four et prolonger la durée de vie de cette bande en PU.
- Pendant la phase de mise en essai, vous devez rétracter de façon pneumatique la partie avant pour un retrait facile des pièces de pâte et éviter le gaspillage à leur entrée dans le four.
- La bande PU adopte une tension et un desserrage pneumatique, ce qui permet une libération en mode desserrage à la fin de la journée.
4 zones de température fonctionnelles
Levée de la pâte - Façonnage de la pâte - Déshydratation de la pâte - Coloration
La 1ère et la 2ème zone de température: zone de température à cuisson directe
La 3ème et la 4ème zone de température: convection à air chaud
- Le four tunnel au gaz hybride peut être contrôlé par une interface homme-machine.
- L’allumage peut être effectué de façon manuelle afin de pouvoir ajuster la taille de la flamme selon les produits.
- Le four intègre un moteur DC comme unité électrique en cas de panne de courant.
- La bande en maille adopte un redresseur de déviation pneumatique.
- 4 zones de température
- Système de contrôle de la température PID+PLC
- Les ventilateurs de chaque zone de température peuvent réaliser un ajustement de la vitesse variable.
- Le produit intègre un moteur DC comme unité électrique en cas de panne de courant.
- La bande en maille adopte un redresseur de déviation pneumatique.
- La machine de pulvérisation d’huile de type tambour permet une distribution uniforme de l’huile sans un blocage de la buse.
- Ouverture facile pour le nettoyage et la maintenance.
- Equipé d’un collecteur de brouillard d'huile de marque britannique permettant d’assurer un milieu ambiant propre et hygiénique pour les opérateurs.
- 3 couches pour la filtration de l’huile.
- Le réservoir de stockage d’huile adopte un réservoir à eau isolant thermique
Convoyeur de refroidissement Type ligne droite
Convoyeur de refroidissement - Type Clip
Convoyeur de refroidissement Type aérien
Convoyeur de refroidissement Type Z
Empileur rotatif
Empileur de biscuits
L’interface homme-machine (HMI) peut réaliser la commande de logique programmable (PLC) et afficher sur l’écran les informations nécessaires. Les opérateurs peuvent exploiter la machine à l’aide d’un écran tactile et avoir accès à la formule du biscuit à tout moment. Les proportions de la formule sont différentes selon la nature des biscuits, par conséquent, les paramètres de traitement de la machine sont également différents. Par ailleurs, les données peuvent être enregistrées après la fabrication d’une sorte de biscuits. Lorsque vous produisez une même sorte de biscuits, vous pouvez directement choisir les données sans ajustement de la machine. La ligne de production se compose de plusieurs machines. Les données de toutes les unités peuvent être affichées sur un écran à l’aide d’un système de contrôle PLC. Le contrôle de la machine se fait très facilement par la configuration des paramètres.
Voici les principales marques d’unités les plus utilisées pour la ligne de production toute entière, y compris les accessoires du système PLC et HMI. Ce sont toutes des marques internationales.
