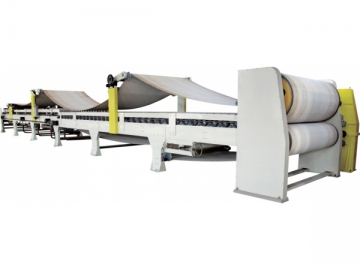

Onduleuse double face

L’onduleuse double face est faite d’acier en chaîne de hauteintensité, ce qui garantit une structure ferme, une belle apparence et uneperformance stable sous un fonctionnement à haute vitesse. Elle adopte laréticulation à plaque unique et le contrôle de température multi groupe. Le style de pressurisation de la machine utilise un rouleau à pression intensive ou plaque de touche au choix.

Les plaques chauffantes de l’onduleuse doubleface sont professionnellement fabriquées conformeà la norme de sécurité nationale,et passent par le meulage de précisionet traitement de surface de chromage dur. La structure deflux d’air interne en forme de S améliore le taux d’utilisation de vapeur etles barres en aciers multiples soudées fonten sorte que laplaque chauffante ne soit pas susceptible de se déformer.  En outre, les plaques chauffantesde l’onduleuse double face adopte de contrôles de température séparés ou affichage numérique de la température en option. Deplus, l’entrée et la sortie de la tuyauteriede vapeur sont en forme de S, en maintenant la température constante deplaques chaudes et l'équilibre. Laquantité de plaques chauffantes peut être fixée selon la vitesse et le nombrede couches de la ligne de production de carton ondulé.

Les pièces de refroidissement ou de chauffage de l’onduleuse double face adoptentdes rouleaux à pression intensive pour garder un laminage ferme du carton etune mise en forme lisse.  Le rouleau lourd de la pièce de chauffageutilise un levage entièrement hydraulique pour uneopération stable, fiable et de toute sécurité. En outre, les pièces deliaison de l’onduleuse double face adopte le chauffage à lavapeur,  et la partie sous pression utilise unlevage entièrement hydraulique ou pressage distinct selon l'une de la couche de ligne de production, de façon à fournir une pression adéquate pour le cartonnage et le formage.

La ceinture en coton supérieure de l’onduleuse double face est équipée d'un ensemble de dispositif de correction automatique et un ensemble de dispositif de filtre manuel et pneumatique respectivement.La ceinture en coton inférieure de la machine à carton ondulé double face estéquipée de filtre et d’un système de réglage gauche droite automatique. En outre, la ceinture de transporten coton inférieure adopte un filtre pneumatique, déviation decorrection manuel ou automatique, et la ceinture de transporteurinférieure adopte une déviation decorrection manuelle. Qui plus est, la bande transporteuse supérieure peut être fournie avec un systèmed’auto nettoyage.

La pièce d’entraînement de l’onduleuse double face adopte un caoutchouc à filetrésistant à l'usure, réduisant la possibilité de dérapage de la ceinture et améliorant la stabilité de fonctionnement. Cette machine adopte également la conduite de boîtier réducteur indépendant  et la transmission d’engin à bain d’huileétanche, faisant peu de bruits. En outre, l’onduleuse double face utilise la boîte de commandeindépendante avec un mécanisme divisé,adopte une transmission conjointe universelle pour assurer le bon fonctionnement.

Paramètres techniques de l’onduleusedouble face

Vitesse deconception: 120/180/220m/min

Largeur de travail:1400mm-2500mm

Rouleaux de pression：Φ70mm

rouleau de support：Φ70mm

Rouleau conduit versl’avant à longue ceinture: Φ320mm

Rouleau conduit versl’arrière à longue ceinture: Φ215mm

Rouleau à déformation corrigée à ceinture courte: Φ100mm

Rouleau porteuravant et arrière: Φ100mm

Rouleau de tension manuel: Φ100mm

Rouleau de tension hydraulique: Φ100mm

Unité de transmission principale entraînée indépendamment(en option)

L’onduleuse double face peut être équipée d’une unité de transmissionprincipale entraînée indépendamment enoption. La boîte de vitesses d'entraînement appliqué une inclinaison de transmission à engrenages et l'engrenage est réalisé avec de l’acier de haute qualité dont la surface est traitée avec un chauffage et un broyage de surface de dent, avec un faible bruit etun couple important. En outre, la boîte de commande indépendante adopte deuxtransmissions à arbre directs et un grand engrenage de conduite pour assurer lastabilité et la fiabilité de l’onduleuse double face durant son fonctionnementà haute vitesse. De plus, la pièce de transmission spéciale adopte un moteur àfréquence variable avec un grand intervalle réglable et un fonctionnementstable. Le roulement utilise une lubrification à huile de pompe et unelubrification à auto-éclaboussures estadoptée pour la vitesse à l'intérieur de la boîte.

Dinghao Machinery est un fabricant et fournisseurprofessionnel d’onduleuse double face en Chine. Nous fournissons aussi lamarqueuse refendeuse de carton ondulé, le préchauffeur de carton ondulé et plusencore.
