Matériaux en poudre métallique Manufacturer

Matériaux en poudre métallique

Demande de devis

À propos de: http://teeyer-aacline.fr/1-3-1-slurry-powder-scale.html

Les matériaux bruts adoptés se composent de poudre de fer, poudre en acier inoxydable, poudre allié et de poudre métallique Hoganas. Dotées d’une haute pureté et d’une excellente compressibilité, nos pièces en métal pulvérulent se caractérisent par une grande résistance, une meilleure stabilité de la taille et de l’apparence et une résistance supérieure à l’abrasion. Notre société dispose d’une gamme complète de stocks de matériaux et des fournisseurs de confiance, ce qui représente une excellente base pour une haute productivité.

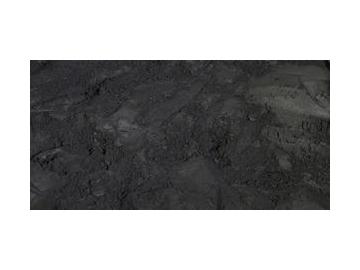

Matériau à base de fer
Composition du matériau: Fe, C

Qualités du métal	Propriétés en traction			Densité
	Résistance ultime	Limite d'élasticité (0. 2%)	Elongation (25. 4mm)	Densité
	MPa	MPa	%	g/cm3
F-0000-10	120	90	1.5	6.1
F-0000-15	170	120	2.5	6.7
F-0000-20	260	170	7.0	7.3
F-0005-10	170	120	＜1	6.1
F-0005-20	220	160	1.0	6.6
F-0005-25	260	190	1.5	6.9
F-0005-50HT	410	(D)	＜0.5	6.6
F-0005-60HT	480		＜0.5	6.8
F-0005-70HT	550		＜0.5	7.0
F-0008-20	200	170	＜0.5	5.8
F-0008-25	240	210	＜0.5	6.2
F-0008-30	290	240	＜1.0	6.6
F-0008-35	390	260	1.0	7.0
F-0008-50HT	450		＜0.5	6.3
F-0008-65HT	520		＜0.5	6.6
F-0008-75HT	590		＜0.5	6.9
F-0008-85HT	660		＜0.5	7.1

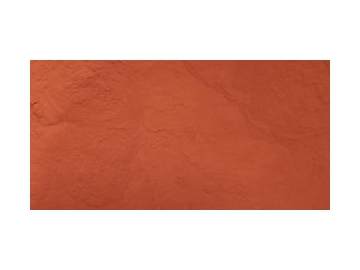

Composition du matériau: Fe, Cu, C

Qualités du métal	Propriétés en traction			Densité
	Résistance ultime	Limite d'élasticité (0. 2%)	Elongation (25. 4mm)	Densité
	MPa	MPa	%	g/cm3
FC-0200-15	170	140	1.0	6.0
FC-0200-18	190	160	1.5	6.3
FC-0200-21	210	180	1.5	6.6
FC-0200-24	230	200	2.0	6.9
FC-0205-30	240	240	< 1.0	6.0
FC-0205-35	280	280	< 1.0	6.3
FC-0205-40	340	310	< 1.0	6.7
FC-0205-45	410	340	< 1.0	7.1
FC-0205-60HT	480		< 0.5	6.2
FC-0205-70HT	550		< 0.5	6.5
FC-0205-80HT	620	(D)	< 0.5	6.8
FC-0205-90HT	690		< 0.5	7.0
FC-0208-30	240	240	< 1.0	5.8
FC-0208-40	340	310	< 1.0	6.3
FC-0208-50	410	380	< 1.0	6.7
FC-0208-60	520	450	< 1.0	7.2
FC-0208-50HT	450		< 0.5	6.1
FC-0208-65HT	520		< 0.5	6.4
FC-0208-80HT	620	(D)	< 0.5	6.8
FC-0208-95HT	660	720	< 0.5	7.1
FC-0505-30	300	250	< 0.5	5.8
FC-0505-40	400	320	< 0.5	6.3
FC-0505-50	490	390	< 1.0	6.7
FC-0508-40	400	340	< 0.5	5.9
FC-0508-50	470	410	< 0.5	6.3
FC-0508-60	570	480	< 1.0	6.8
FC-0808-45	380	340	< 0.5	6.0
FC-1000-20	210	180	< 1.0	6.0

Composition du matériau: Fe, Cu, C, Ni

Qualités du métal	Propriétés en traction			Densité
	Résistance ultime	Limite d'élasticité (0. 2%)	Elongation (25. 4mm)	Densité
	MPa	MPa	%	g/cm3
FN-0200-15	170	120	3.0	6.6
FN-0200-20	240	170	5.0	7.0
FN-0200-25	280	210	10.0	7.3
FN-0205-20	280	170	1.5	6.6
FN-0205-25	340	210	2.5	6.9
FN-0205-30	410	240	4.0	7.2
FN-0205-35	480	280	5.5	7.4
FN-0205-80HT	620		< 0.5	6.6
FN-0205-105HT	830		< 0.5	6.9
FN-0205-130HT	1000	(D)	< 0.5	7.1
FN-0205-155HT	1100		< 0.5	7.2
FN-0205-180HT	1280		< 0.5	7.4
FN-0208-30	310	240	1.5	6.7
FN-0208-35	380	280	1.5	6.9
FN-0208-40	480	310	2.0	7.1
FN-0208-45	550	340	2.5	7.3
FN-0208-50	620	380	3.0	7.4
FN-0208-80HT	620		< 0.5	6.7
FN-0208-105HT	630		< 0.5	6.9
FN-0208-130HT	1000	(D)	< 0.5	7.0
FN-0208-155HT	1170		< 0.5	7.2
FN-0208-180HT	1340		< 0.5	7.4
FN-0405-25	280	210	< 1.0	6.5
FN-0405-35	410	280	3.0	7.0
FN-0405-45	620	340	4.5	7.4
FN-0405-80HT	590		< 0.5	6.5
FN-0405-105HT	760		< 0.5	6.8
FN-0405-130HT	930	(D)	< 0.5	7.0
FN-0405-155HT	1100		< 0.5	7.3
FN-0405-180HT	1280		< 0.5	7.4
FN-0408-34	310	280	1.0	6.5
FN-0408-45	450	340	1.0	6.9
FN-0408-55	550	410	1.0	7.2

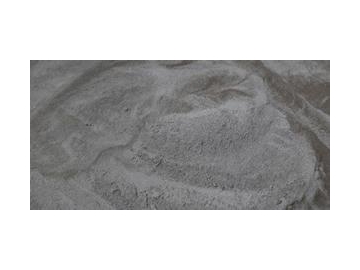

Matériau en acier inoxydable

Qualités du métal	Propriétés en traction			Densité
	Résistance ultime	Limite d'élasticité (0. 2%)	Elongation (25. 4mm)	Densité
	MPa	MPa	%	g/cm3
SS-303L-12	270	120	17.5	6.6
SS-303L-15	330	170	20.0	6.9
SS-304L-13	300	120	23.0	6.6
SS-303L-18	390	180	26.0	6.9
SS-316L-15	280	140	18.5	6.6
SS-316L-22	390	210	21.0	6.9
