Raccord réutilisable

Demande de devis

À propos de: http://minikegdispenser.fr/1-6-1-milk-bottle.html

TYPE	Mâle Numéro de pièce	Femelle Numéro de pièce	45° Numéro de pièce	90° Numéro de pièce	Autres Numéro de pièce
Douille pour tuyau SAE 100 R5
Mâle NPT
Mâle JIC 74°
Femelle BSP 60°
Mâle SAE 90°

00518
Douille pour Tuyau SAE 100 R5

Numéro de pièce	DASH tuyau	Dimensions
Numéro de pièce	DASH tuyau	L	S
00518-04	04	28	17
00518-05	05	30.5	19
00518-06	06	33	22
00518-08	08	42	24
00518-10	10	45.5	30
00518-12	12	53.5	32
00518-16	16	42	36
00518-20	20	44.5	46
00518-24	24	47	50
00518-32	32	57	65

15618-R5
Mâle NPT

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	S1
15618-02-04(R5)	Z1/8"*27	04	25.5	12
15618-04-04(R5)	Z1/4"*18	04	30	17
15618-04-06(R5)	Z1/4"*18	06	31	17
15618-06-05(R5)	Z3/8"*18	05	32.9	19
15618-06-06(R5)	Z3/8"*18	06	32	19
15618-08-08(R5)	Z1/2"*14	08	40.5	22
15618-12-10(R5)	Z3/4"*14	10	42.5	30
15618-12-12(R5)	Z3/4"*14	12	43	30
15618-16-16(R5)	Z1"*11.5	16	46.5	36
15618-20-20(R5)	Z1.1/4"*11.5	20	51.5	46
15618-24-24(R5)	Z1.1/2"*11.5	24	52.5	50
15618-32-32(R5)	Z2"*11.5	32	55	65

16718-R5
Raccord JIC 74 --- SAE J514

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	S2
16718-04-04(R5)	7/16"*20	04	29	12
16718-06-05(R5)	9/16"*18	05	31	17
16718-06-06(R5)	9/16"*18	06	32	17
16718-08-06(R5)	3/4"*16	06	34.7	22
16718-08-08(R5)	3/4"*16	08	38	22
16718-10-10(R5)	7/8"*14	10	40.5	24
16718-12-12(R5)	1.1/16"*12	12	45.5	30
16718-16-16(R5)	1.5/16"*12	16	44	36
16718-20-20(R5)	1.5/8"*12	20	49.5	46
16718-24-24(R5)	1.7/8"*12	24	52.5	50

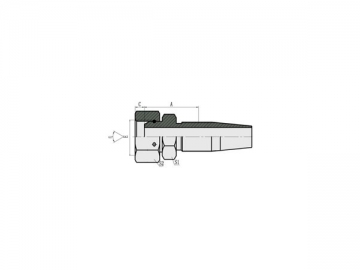

		26718D-R5 26718D-R5W Raccord femelle JIC face conique 74 --- SAE J514
26718D-R5	26718D-R5W

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	C	S1	S2
26718D-04-04(R5)	7/16"*20	04	22	9	14	17
26718D-05-05(R5)	1/2"*20	05	25.4	9.5	14	17
26718D-06-06(R5)	9/16"*18	06	24.5	10.5	17	19
26718D-08-08(R5)	3/4"*16	08	31.5	11	22	24
26718D-10-10(R5)	7/8"*14	10	34	13	27	27
26718D-12-12(R5)	1.1/16"*12	12	37	15	32	32
26718D-16-16(R5)	1.5/16"*12	16	33.5	16	38	41
26718D-20-20(R5)W	1.5/8"*12	20	41.5	17	41	50
26718D-24-24(R5)W	1.7/8"*12	24	43	20	46	55
26718D-32-32(R5)W	2.1/2"*12	32	45.5	23.5	65	75

26718-R5T
Raccord femelle JIC face conique 74 --- SAE J514

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	C	S1
26718-04-04(R5)	7/16"*20	04	20.5	9	15
26718-05-05(R5)	1/2"*20	05	23.4	9.5	17
26718-06-06(R5)	9/16"*18	06	22.5	10.5	19
26718-08-08(R5)	3/4"*16	08	23.5	11	24
26718-10-10(R5)	7/8"*14	10	24	13	27
26718-12-12(R5)	1.1/16"*12	12	26	15	32
26718-16-16(R5)	1.5/16"*12	16	22.5	16	41
26718-20-20(R5)W	1.5/8"*12	20	24	17	50
26718-24-24(R5)W	1.7/8"*12	24	24	20	55
26718-32-32(R5)W	2.1/2"*12	32	26	23.5	75

		26798D-R5 26798D-R5W Raccord femelle JIC 90 face conique 74 --- SAE J514
26798D-R5	26798D-R5W

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	C	H	S1	S2
26798D-04-04(R5)	7/16"*20	04	38.5	9	33.5	14	15
26798D-05-05(R5)	1/2"*20	05	43.4	9.5	37	14	17
26798D-06-06(R5)	9/16"*18	06	44.8	10.5	39.3	17	19
26798D-08-08(R5)	3/4"*16	08	53	11	47.5	19	24
26798D-10-10(R5)	7/8"*14	10	66.5	13	52.5	24	27
26798D-12-12(R5)	1.1/16"*12	12	79.5	15	63.5	27	32
26798D-16-16(R5)	1.5/16"*12	16	86.5	16	70	32	41
26798D-20-20(R5)W	1.5/8"*12	20	100.5	17	85	38	50
26798D-24-24(R5)W	1.7/8"*12	24	121	20	97.5	46	55
26798D-32-32(R5)W	2.1/2"*12	32	143.3	23.5	118.8	60	75

17818-R5
Raccord mâle SAE 90 --- SAE J513

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	S1
17818-06-06(R5)	5/8"*18	06	33.7	17
17818-08-08(R5)	3/4"*16	08	42	22
17818-12-12(R5)	1.1/16"*14	12	51	30

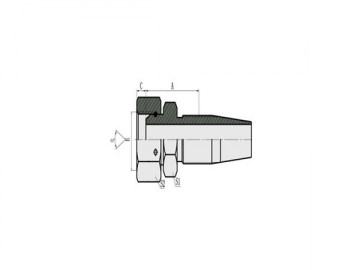

		22618D-R5 22618D-R5W Raccord femelle BSP 60
22618D-R5	22618D-R5W	22618D-R5 22618D-R5W Raccord femelle BSP 60

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	C	S1	S2
22618D-04-04(R5)	G1/4"*19	04	26	5.5	14	19
22618D-06-05(R5)	G3/8"*19	05	29.1	6.3	17	22
22618D-06-06(R5)	G3/8"*19	06	30	6.3	17	22
22618D-08-08(R5)	G1/2"*14	08	35	7.5	19	27
22618D-10-10(R5)	G5/8"*14	10	35.5	9.5	22	30
22618D-12-12(R5)	G3/8"*14	12	38.5	10.9	27	32
22618D-16-16(R5)	G1"*11	16	37	11.7	32	41
22618D-20-20(R5)W	G1.1/4"*11	20	41.5	11	41	50

27818D-R5
Raccord femelle SAE 90 face conique---SAE J513

Numéro de pièce	Filetage E	DASH tuyau	Dimensions
Numéro de pièce	Filetage E	DASH tuyau	A	C	S1	S2
27818D-04-04(R5)	7/16"*20	04	22	9	14	17
27818D-05-05(R5)	1/2"*20	05	25.4	9	14	17
27818D-06-06(R5)	5/8"*18	06	26	11.3	17	22
27818D-08-08(R5)	3/4"*16	08	31.5	10.5	19	24
27818D-10-10(R5)	7/8"*14	10	34	12	24	27
27818D-12-12(R5)	1.1/16"*12	12	37	14.3	27	32
