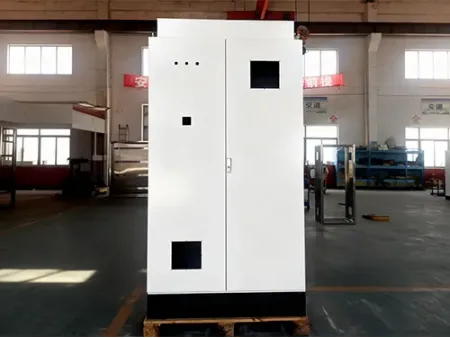

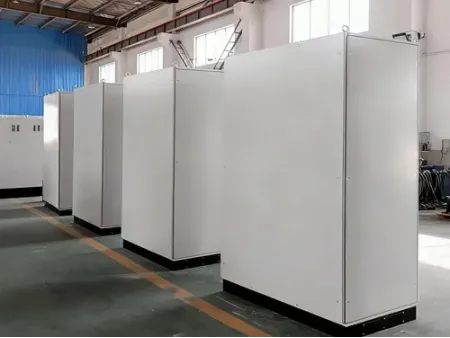

Armoires de Commande (Acier 5 Pliages)

Demande de devis

WebSite: http://controlcabinet-fr.com/1-1-1-control-panel-enclosure.html

Coffrets & Armoires Électriques

Série CBES

Certifications : CE, ISO, IP65, certification de résistance à la corrosion, ARH

Caractéristiques principales :

La plaque de montage est en acier galvanisé de 2,5 mm, avec des bords pliés en U de 20 mm des deux côtés afin d’augmenter la rigidité et de faciliter la manutention.
La plaque de montage est équipée de glissières plastiques, permettant une insertion par l’avant le long des rails de guidage pour une installation rapide. Le panneau arrière utilise une fixation par vis, ce qui facilite le montage et le démontage, et peut être conçu avec un accès par porte avant et arrière si nécessaire.
La face interne de la porte comporte un renfort en tube carré galvanisé pour augmenter la rigidité et supporter les profilés de fixation des composants électriques.
La porte utilise un joint d’étanchéité en mousse de polyuréthane combiné à un profil d’égouttage, empêchant efficacement l’humidité et la poussière de pénétrer dans l’armoire et maintenant le degré de protection nominal.
La porte de l’armoire est équipée de charnières porteuses et d’un système de verrouillage trois points (haut, milieu, bas) avec ouverture réversible gauche/droite, offrant un angle d’ouverture de 130°.
Le bas de l’armoire comprend trois plaques d’entrée de câbles interchangeables, permettant de modifier facilement l’emplacement des arrivées et le cheminement des câbles. Un système standard de trous modulaires simplifie l’installation des accessoires et des composants internes.
L’intérieur est équipé d’un luminaire, d’une pochette à documents, d’un ventilateur et d’un filtre, permettant un rangement organisé de la documentation et une ventilation efficace de l’armoire.
L’armoire comprend des traverses (montants) de montage et des profilés d’installation de porte pour un montage flexible des composants. Des configurations optionnelles incluent double plaque de montage, socle fixe ou mobile, offrant une plus grande flexibilité d’installation.

Applications

L’armoire est largement utilisée dans de nombreux secteurs, notamment:

Industrie manufacturière : Daptée au contrôle des lignes de production et à la gestion des équipements dans les secteurs automobile, mécanique et électronique.
Secteur du bâtiment : Utilisée dans les systèmes d’automatisation du bâtiment et les systèmes de commande d’ascenseurs.
Secteur de l’énergie : Utilisée dans les systèmes électriques, stations de traitement des eaux et applications de commande et gestion dans la pétrochimie.

Spécifications techniques

Modèle	Dimensions (mm)			Modèle	Dimensions (mm)
Modèle	H	l	P	Modèle	H	l	P
CBES 10060 30	1000	600	300	CBES 18080 30	1800	800	300
CBES 10060 40	1000	600	400	CBES 18080 40	1800	800	400
CBES 10080 30	1000	800	300	CBES 18080 50	1800	800	500
CBES 10080 40	1000	800	400	CBES 18080 60	1800	800	600
CBES 12080 30	1200	800	300	CBES 180100 40	1800	1000	400
CBES 12080 40	1200	800	400	CBES 180100 50	1800	1000	500
CBES 120100 30	1200	1000	300	CBES 180100 60	1800	100	600
CBES 120100 40	1200	1000	400	CBES 180100 80	1800	1000	800
CBES 120120 30	1200	1200	300	CBES 180120 40	1800	1200	400
CBES 120120 40	1200	1200	400	CBES 180120 50	1800	1200	500
CBES 14060 30	1400	600	300	CBES 180120 60	1800	1200	600
CBES 14060 40	1400	600	400	CBES 180120 80	1800	1200	800
CBES 14080 30	1400	800	300	CBES 20060 30	2000	600	300
CBES 14080 40	1400	800	400	CBES 20060 40	2000	600	400
CBES 140100 30	1400	1000	300	CBES 20060 50	2000	600	500
CBES 140100 40	1400	1000	400	CBES 20060 60	2000	600	600
CBES 140120 30	1400	1200	300	CBES 20080 30	2000	800	300
CBES 140120 40	1400	1200	400	CBES 20080 40	2000	800	400
CBES 16060 30	1600	600	300	CBES 20080 50	2000	800	500
CBES 16060 40	1600	600	400	CBES 20080 60	2000	800	600
CBES 16080 30	1600	800	300	CBES 20080 80	2000	800	800
CBES 16080 40	1600	800	400	CBES 200100 30	2000	1000	300
CBES 160100 30	1600	1000	300	CBES 200100 40	2000	1000	400
CBES 160100 40	1600	1000	400	CBES 200100 50	2000	1000	500
CBES 160120 30	1600	1200	300	CBES 200100 60	2000	100	600
CBES 160120 40	1600	1200	400	CBES 200100 80	2000	1000	800
CBES 18060 30	1800	600	300	CBES 200120 40	2000	1200	400
CBES 18060 40	1800	600	400	CBES 200120 50	2000	1200	500
CBES 18060 50	1800	600	500	CBES 200120 60	2000	1200	600
CBES 18060 60	1800	600	600	CBES 200120 80	2000	1200	800

Les dimensions ci-dessus sont des tailles standard de référence. Pour des armoires hors standard ou spéciales, la fabrication peut être adaptée aux spécifications du client.

Configuration standard :

Une plaque de montage galvanisée
Deux profilés de fixation de porte
Une pochette à documents
Deux montants verticaux de montage
Une porte avant simple avec panneau arrière
Traitement de surface : phosphatation et peinture poudre, coloris RAL7032 / RAL7035 (gris informatique / blanc)
Matériau : acier carbone Q235 (inox en option)
Épaisseur de porte : 2,0 mm
Épaisseur du corps : 1,5 mm
Épaisseur de la plaque de montage galvanisée : 2,5 mm
Indice de protection : IP56
Option matériau : inox disponible

Fin de course

Montant verticaux de montage

Pochettz à documents

Conducteur de mise à la terre de la porte

L’installation des équipements à l’intérieur de l’armoire 5 pliages est-elle pratique ?

Oui. L’intérieur est conçu avec des trous de montage modulaires, et la disposition des montants, montants verticaux et traverses offre des chemins de câbles clairs et des ouvertures modulaires, ce qui rend l’installation des équipements pratique.

Quel est l’angle d’ouverture de la porte de l’armoire métallique 5 pliages ?

La porte peut généralement s’ouvrir jusqu’à 130°, ce qui facilite l’exploitation et la maintenance des équipements internes.

Quels matériaux sont disponibles pour l’armoire autoporteuse cinq pliages et comment les surfaces sont-elles traitées ?

Les matériaux disponibles incluent l’acier carbone et l’acier inoxydable. Les armoires en acier carbone sont revêtues par peinture poudre après traitement de phosphatation, tandis que les armoires en inox reçoivent une finition brossée.

Les armoires de commande en tôle ES peuvent-elles être personnalisées ?

Oui. Les options de personnalisation incluent différents types d’ouverture de porte, les dimensions et la configuration interne, par exemple portes double peau ou porte extérieure avec vitrage en verre trempé.
